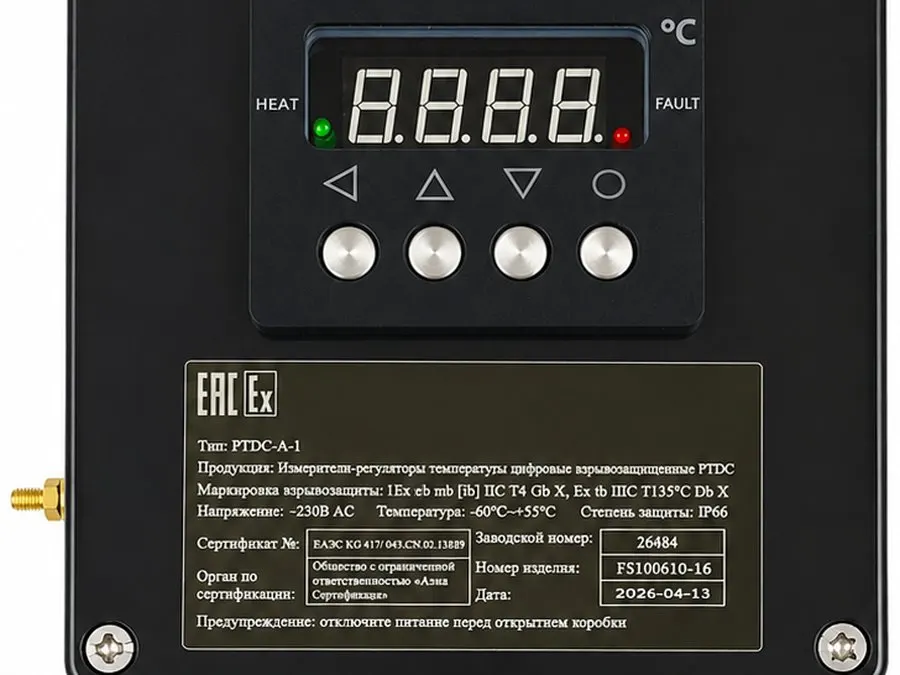

Взрывозащищённый регулятор температуры AP-PTDC-A-1

AP-PTDC-A-1 — взрывозащищённый регулятор температуры

AP-PTDC-A-1 — цифровой взрывозащищённый регулятор температуры для локального контроля и управления электрообогревом трубопроводов, резервуаров и другого технологического оборудования. Прибор устанавливается непосредственно рядом с обогреваемым объектом, принимает сигнал от датчика температуры PT100, включает или отключает обогрев по заданной температуре и может передавать данные в систему диспетчеризации по RS-485. Основная ценность такого решения состоит не только в поддержании температуры. В промышленной системе электрообогрева регулятор должен работать в заданных климатических условиях, соответствовать классификации взрывоопасной зоны, обеспечивать корректную коммутацию нагрузки и выдавать диагностические сигналы.

Назначение регулятора в системе кабельного обогрева

В системе электрообогрева температура объекта зависит от теплопотерь, наружной температуры, толщины теплоизоляции, мощности нагревательной секции и способа ее прокладки, режима технологического процесса. Регулятор PTDC-A-1 сравнивает измеренное значение температуры с заданной уставкой и управляет силовым реле. Когда температура выходит за границы, определяемые уставкой и гистерезисом, прибор изменяет состояние выхода, выключая нагрузку.

По алгоритму, описанному в инструкции, это двухпозиционное регулирование. Заводское значение уставки составляет 40 °C, а гистерезиса — 3 °C. Эти значения корректируют под требования на конкретном объекте, допустимый диапазон температуры продукта, условия эксплуатации кабеля и требования технологии.

Где применяется AP-PTDC-A-1

Регулятор предназначен для систем промышленного электрообогрева, где необходимо поддерживать температуру оборудования или среды и одновременно учитывать требования взрывозащиты.

обогрев технологических и продуктовых трубопроводов

защита трубопроводов, импульсных линий и арматуры от замерзания

поддержание температуры резервуаров и ёмкостей

обогрев узлов слива, налива, насосных блоков и локальных технологических участков

системы электрообогрева на объектах нефтегазовой, нефтехимической, химической и других отраслей, где проектом предусмотрено Ex-оборудование

наружные установки и неотапливаемые помещения при температуре окружающей среды в пределах от -60 до +55 °C

Фактическая применимость определяется проектом: необходимо сопоставить классификацию зоны, группу и температурный класс взрывоопасной смеси, условия пылевой среды, параметры нагрузки, климатическое исполнение и требования к кабельным вводам.

Примеры применения в системах промышленного электрообогрева

Ниже приведены типовые инженерные сценарии. Они показывают логику применения регулятора, но не заменяют теплотехнический и электрический расчёт конкретного объекта.

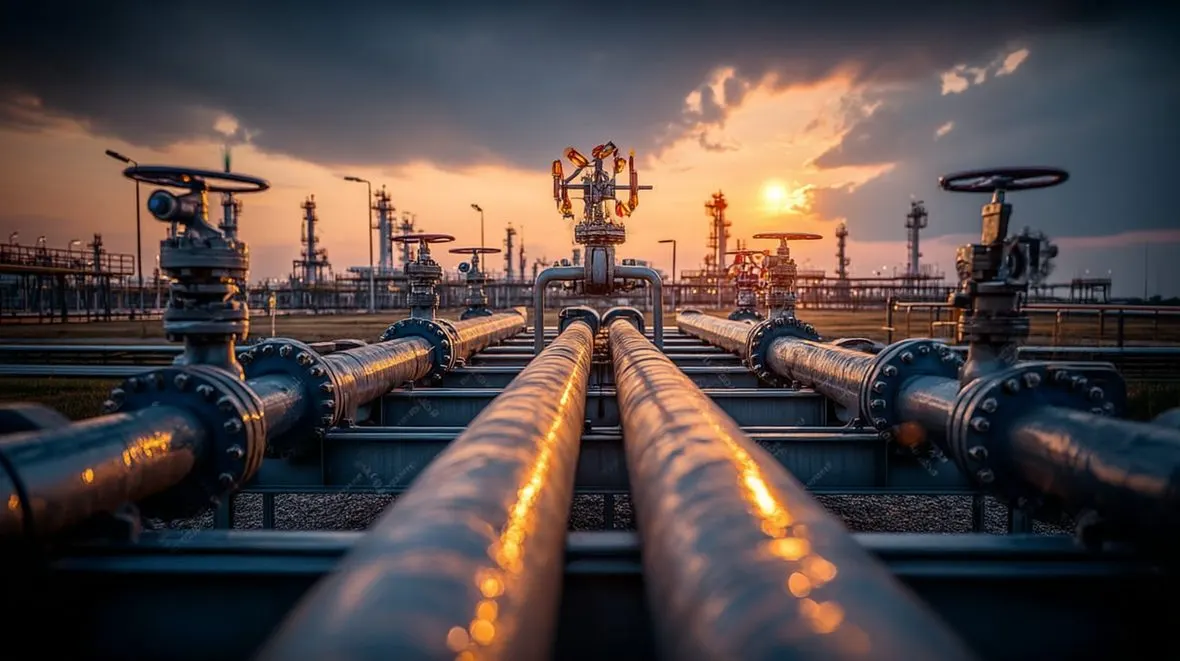

1. Защита продуктового трубопровода от замерзания

На наружном трубопроводе с водой, нефтепродуктом или технологической жидкостью греющий кабель компенсирует теплопотери и не допускает снижения температуры ниже установленного предела для защиты от замерзания. Датчик PT100 устанавливают в расчётной контрольной точке под теплоизоляцией. AP-PTDC-A-1 включает нагрев при падении температуры и отключает его после достижения заданного значения. В этом сценарии осуществляется непосредственное управление электрообогревом. При токе нагрузки, близком к предельному значению реле, целесообразность прямой коммутации проверяют расчётом; при необходимости применяют внешний силовой контактор.

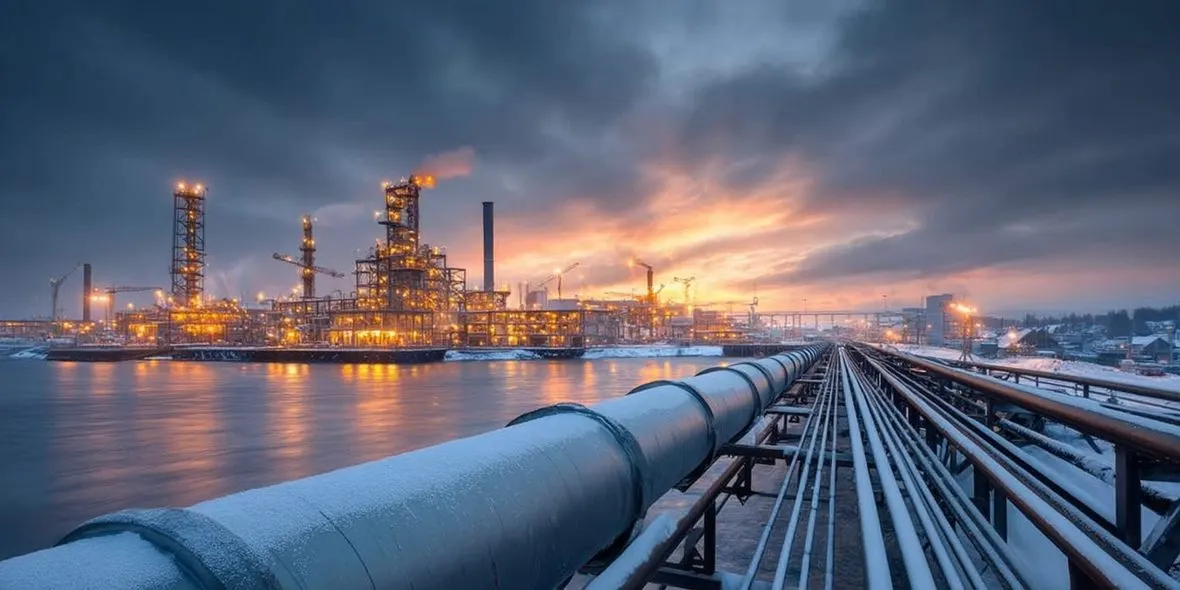

2. Поддержание технологической температуры трубопровода

Если продукт должен сохранять текучесть или заданную вязкость, задача системы состоит не только в защите от замерзания, но и в поддержании технологической температуры. Уставку и гистерезис задают по требованиям процесса с учётом допустимой температуры оболочки нагревательного кабеля, трубопровода и транспортируемой среды. Сигнальный выход D1/D2 можно использовать для передачи сообщения о выходе температуры за допустимый предел. По RS-485 диспетчерская система может считывать измеренное значение, состояние датчика температуры и выходов.

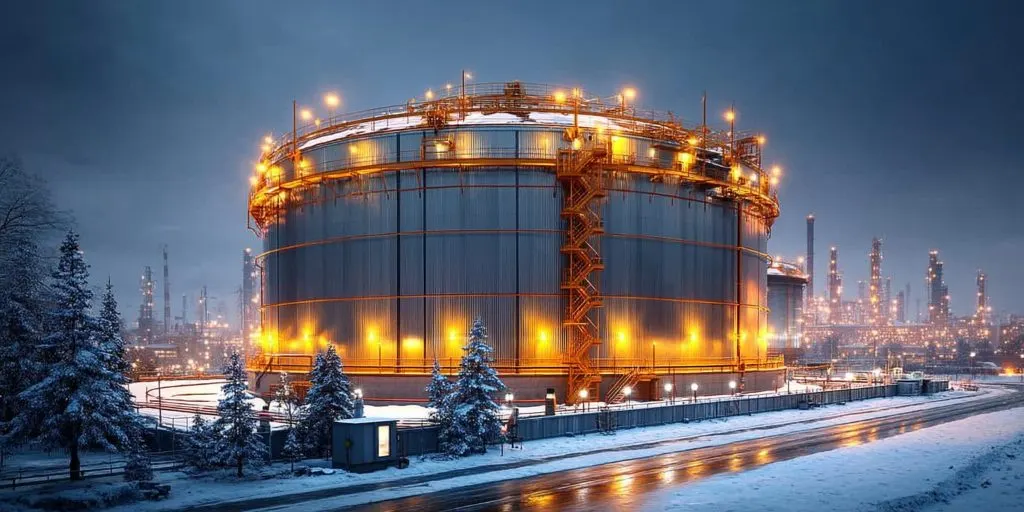

3. Обогрев резервуара или ёмкости

При электрообогреве резервуара регулятор управляет одной локальной зоной или нагревательной цепью. Точку установки датчика PT100 выбирают так, чтобы она отражала реальное тепловое состояние контролируемой зоны. Для крупной ёмкости одного датчика и одного регулятора может быть недостаточно: количество зон определяется теплотехническим расчётом, геометрией резервуара, уровнем продукта и распределением теплопотерь. AP-PTDC-A-1 может быть установлен рядом с резервуаром при соответствии маркировки классу зоны. Для каждой цепи проверяют ток нагрузки, кабельные вводы и требования к аварийной сигнализации.

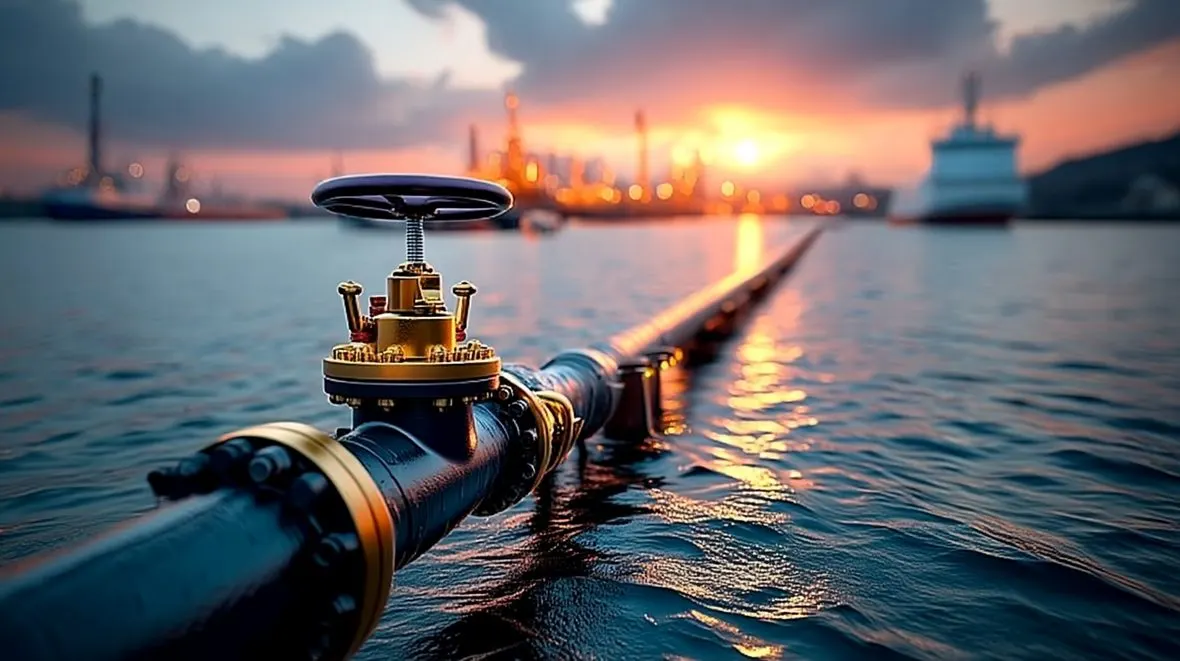

4. Обогрев запорной арматуры, фильтров и импульсных линий

Арматура, фланцы, фильтры и приборные линии имеют повышенные локальные теплопотери. На таких узлах регулятор используют для самостоятельной небольшой зоны обогрева, когда требуется отдельная уставка температуры или независимое управление. Это позволяет не перегревать основной трубопровод и одновременно защищать наиболее уязвимый элемент. Датчик размещают в точке, определённой проектом, а силовой и измерительный кабели прокладывают с соблюдением требований к искробезопасным цепям.

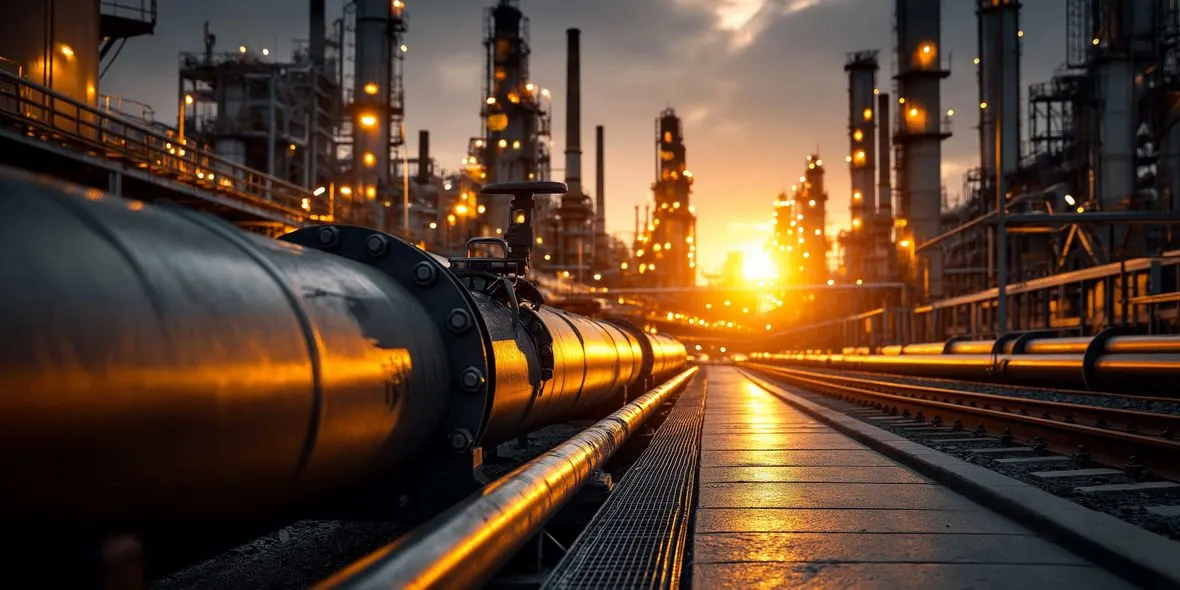

5. Узлы слива, налива и насосные блоки

В узлах слива и налива, на насосных блоках и технологических площадках возможны периодический режим работы, наружная установка и наличие газовой среды. Регулятор обеспечивает локальное включение обогрева по температуре, а аварийный контакт и Modbus RTU позволяют передать информацию о неисправности датчика, нарушении связи или температурной аварии. Перед применением необходимо проверить, что место установки относится к зонам, допускаемым маркировкой прибора, а используемые вводы и внешние кабели имеют требуемое взрывозащищённое исполнение.

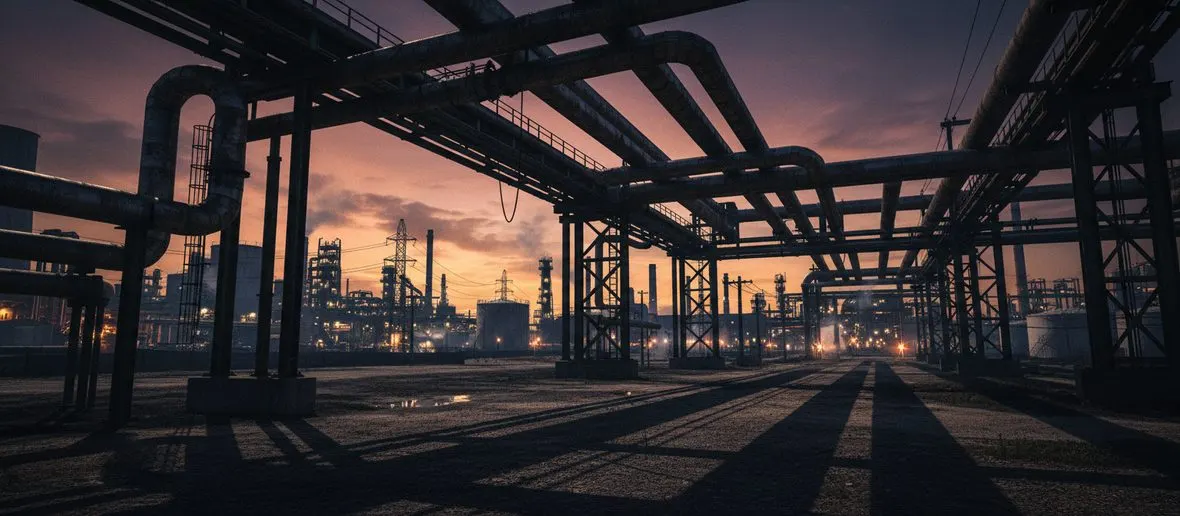

6. Распределённая система электрообогрева с диспетчеризацией

На протяжённом объекте несколько AP-PTDC-A-1 могут управлять отдельными нагревательными цепями. Каждому прибору назначают уникальный адрес RS-485. Ведущее устройство опрашивает регуляторы по Modbus RTU и получает температуру, состояние датчика температуры PT100, сигнализацию и состояние выхода нагревателя. Такое решение повышает наблюдаемость и мониторинг системы, однако требует корректной топологии линии, экранированной витой пары для линии связи, согласованных параметров обмена и защиты интерфейса от промышленных помех.

Взрывозащищённое исполнение: что означает маркировка

Для газовых сред устройство имеет маркировку 1Ex eb mb [ib] IIC T4 Gb X, для пылевых сред — Ex tb IIIC T135 °C Db X. В конструкции терморегулятора совмещены несколько способов защиты: повышенная защита оболочки, герметизация блока управления компаундом и искробезопасная цепь датчика.

• Уровень Gb указывает на применение оборудования в газовых взрывоопасных зонах, соответствующих условиям зон 1 и 2.
• Группа IIC охватывает наиболее строгую газовую подгруппу в пределах указанной маркировки.
• Температурный класс T4 ограничивает максимальную температуру поверхности для газовой среды.
• Для горючей пыли предусмотрена защита оболочкой с уровнем Db и максимальной температурой поверхности 135 °C.
• Знак X означает наличие специальных условий безопасного применения, поэтому монтаж и эксплуатация должны выполняться строго по документации и проекту.

Корпус изготовлен из антикоррозионного полиэфирного материала. Степень защиты IP66 обеспечивает защиту от пыли и сильных водяных струй, но не отменяет требований к правильному уплотнению кабельных вводов, вертикальному положению корпуса и периодическому обслуживанию.

Особенности взрывозащищённых терморегуляторов

Взрывозащищённый терморегулятор отличается от общепромышленного прибора не только усиленным корпусом. Его конструкция должна исключать превращение электрических цепей, контактов, нагретых элементов и возможных неисправностей в источник воспламенения окружающей газовой или пылевой среды. Поэтому при выборе оценивают не одну характеристику, а совокупность параметров: маркировку взрывозащиты, уровень взрывозащиты оборудования, группу газа или пыли, температурный класс, температуру окружающей среды, степень защиты оболочки и специальные условия применения.

Для систем кабельного электрообогрева это особенно важно. Терморегулятор одновременно находится рядом с технологическим оборудованием, принимает сигнал с датчика и коммутирует электрическую нагрузку. Ошибка в подборе исполнения, кабельных вводов или схемы подключения может нарушить защитные свойства всей цепи управления, даже если сам прибор имеет действующий сертификат.

Основные отличия от обычных промышленных терморегуляторов

• Сочетание конструктивных видов взрывозащиты, рассчитанных на предотвращение воспламенения при нормальной работе и предусмотренных неисправностях.
• Искробезопасное исполнение измерительной цепи датчика, ограничивающее энергию, способную попасть во взрывоопасную зону.
• Контролируемая максимальная температура поверхности корпуса и внутренних узлов.
• Специальные требования к кабельным вводам, уплотнениям, заземлению, разделению искробезопасных и неискробезопасных цепей.
• Запрет на открытие корпуса под напряжением и на несанкционированное изменение конструкции.
• Необходимость регулярного осмотра оболочки, крепежа, вводов и удаления накопившейся пыли.

Следовательно, взрывозащищённый терморегулятор следует рассматривать как элемент сертифицированной системы. Его безопасная работа определяется не только заводским исполнением, но и правильным проектированием, монтажом и эксплуатацией.

Как реализована взрывозащита AP-PTDC-A-1

В AP-PTDC-A-1 применена комбинированная защита. Маркировка 1Ex eb mb [ib] IIC T4 Gb X для газовой среды и Ex tb IIIC T135 °C Db X для пылевой среды показывает, что разные части устройства защищены различными способами в зависимости от их функции.

Повышенная защита вида «e»

Обозначение eb относится к конструктивным мерам повышенной защиты. Они направлены на предотвращение появления дуг, искр и недопустимого нагрева в электрических соединениях при нормальной эксплуатации. Практически это требует правильного подключения клемм, соблюдения момента затяжки, допустимого сечения проводников и сохранения заводской конструкции.

Герметизация компаундом вида «m»

Обозначение mb указывает, что блок управления залит компаундом. Компаунд изолирует электрические элементы от окружающей взрывоопасной среды и ограничивает возможность передачи наружу искры или нагрева от внутренних компонентов. Нарушать заливку, вскрывать или ремонтировать этот узел на объекте нельзя.

Искробезопасная цепь датчика вида «i»

Обозначение [ib] относится к цепи датчика PT100. Энергия в этой цепи ограничена до уровня, который не должен вызвать воспламенение соответствующей среды при предусмотренных условиях. Для сохранения искробезопасности провод датчика прокладывают отдельно от силовых и других неискробезопасных цепей.

Защита от горючей пыли оболочкой

Маркировка Ex tb IIIC T135 °C Db X означает применение оболочки, препятствующей проникновению горючей пыли к потенциальным источникам воспламенения. Максимальная температура поверхности ограничена значением 135 °C. Степень IP66 поддерживает пыленепроницаемость и защиту от сильных водяных струй при условии правильного монтажа вводов и крышки.

Специальные условия применения

Знак X в маркировке требует учитывать специальные условия безопасной эксплуатации. Для AP-PTDC-A-1 к критическим условиям относятся применение соответствующих взрывозащищённых кабельных вводов, сохранение герметичности, вертикальная установка, защитное заземление, запрет открывать крышку под напряжением и ограничение слоя пыли на поверхности до 5 мм.

Важно: степень защиты IP66 и маркировка Ex решают разные задачи. IP66 характеризует защиту оболочки от пыли и воды, но само по себе не подтверждает пригодность оборудования для взрывоопасной зоны.

Основные технические характеристики

Параметр	Значение
Питание	230 В AC, 50 Гц
Номинальный ток контактов силового реле	32 А
Диапазон измерения	от -60 до +200 °C
Точность измерения	±3 °C
Гистерезис	регулируемый; заводское значение 3 °C
Датчик	PT100, комплектный
Сигнальный выход	сухой контакт 5 А, 250 В AC / 5 А, 30 В DC
Связь	RS-485, Modbus RTU
Рабочая температура окружающей среды	от -60 до +55 °C
Допустимая влажность	до 95% при 25 °C
Степень защиты	IP66
Ориентировочные габариты	160 × 160 × 101–102 мм

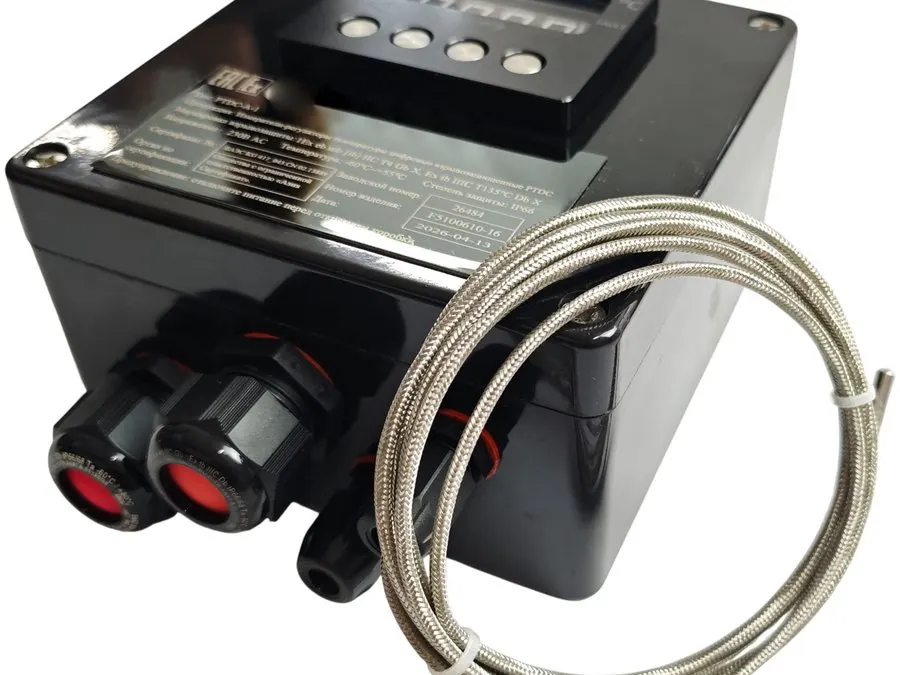

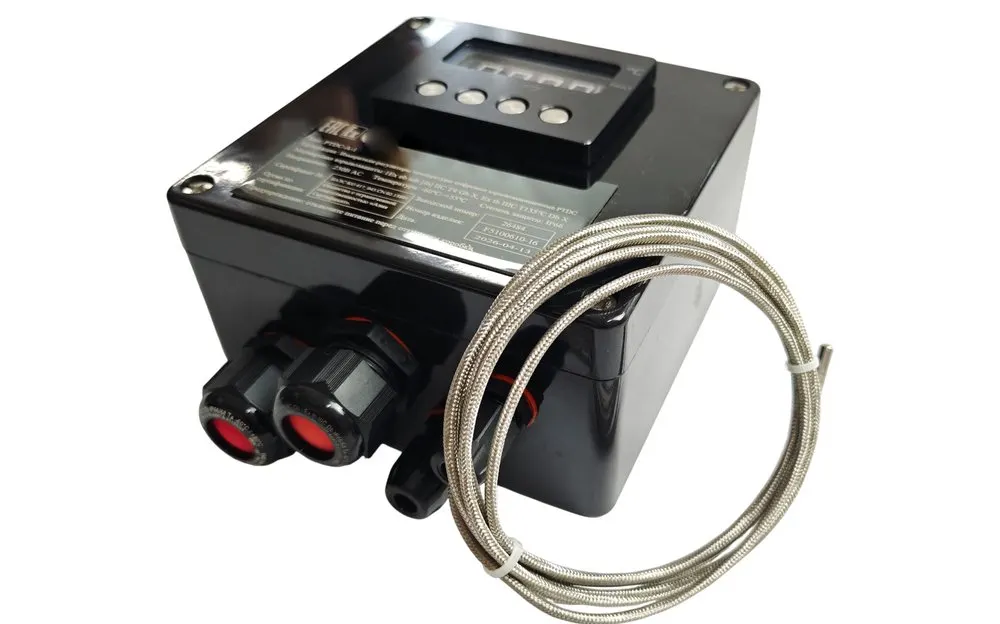

AP-PTDC-A-1 — внешний вид и габариты

Номинал силового реле 32 А нельзя трактовать как разрешение подключать любую нагрузку с током до 32 А без дополнительного технического анализа. Проектировщик должен учитывать расчётный ток нагревательной секции, рабочее напряжение, характер нагрузки, токи включения, температуру внутри корпуса, сечение проводников, аппарат защиты и требуемый ресурс коммутаций. При необходимости силовую цепь строят через внешний контактор.

Контроль температуры с датчиком PT100

PTDC-A-1 работает с термопреобразователем сопротивления PT100. Комплектный датчик подключается к искробезопасной цепи и проверяется изготовителем. Инструкция предписывает не демонтировать и не переподключать его без необходимости.

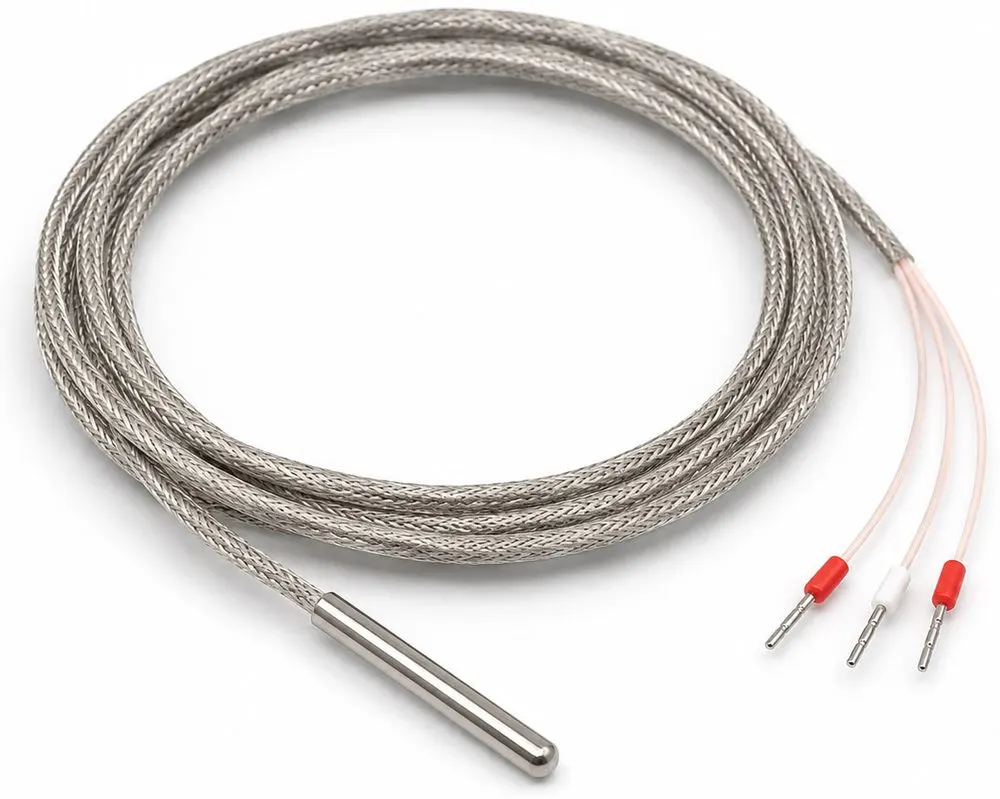

Датчик PT100

Место установки датчика определяет качество регулирования. Датчик должен фиксировать температуру, которая действительно характеризует состояние защищаемого объекта. На трубопроводе его обычно располагают с учётом направления теплопередачи, положения нагревательного кабеля и теплоизоляции. На резервуаре выбор точки зависит от геометрии, уровня продукта, тепловых мостов и требуемого режима. Ошибка размещения датчика может привести к перегреву одного участка или недостаточному обогреву другого даже при исправном регуляторе.

Индикация, сигнализация и диагностика

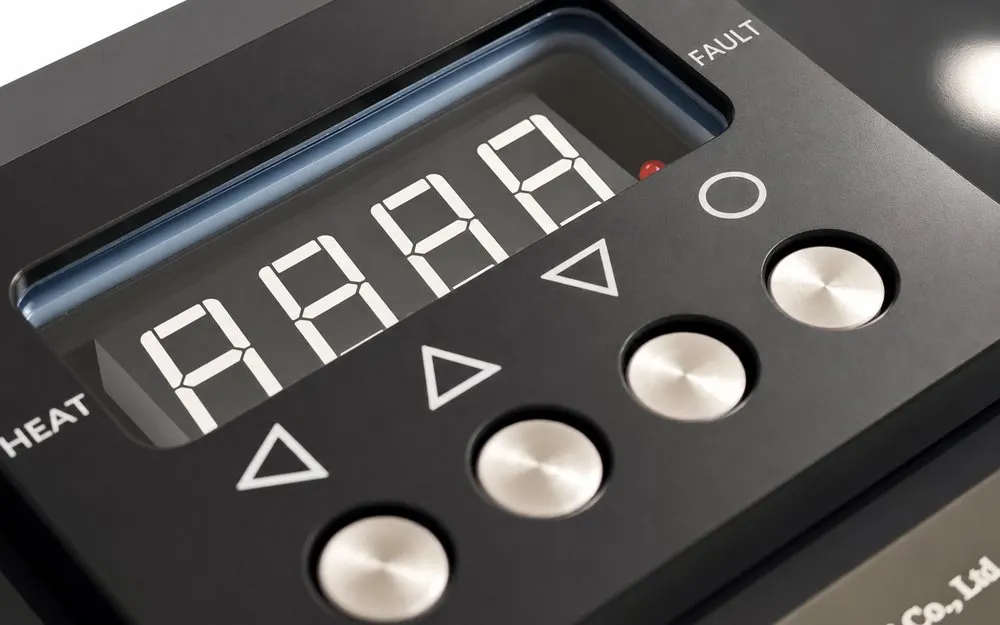

На лицевой панели расположен четырёхразрядный индикатор и кнопки настройки. В штатном режиме отображается текущая температура. Светодиод HEAT показывает подачу питания на нагревательную секцию, а FAULT — срабатывание аварийной сигнализации.

Сигнализация FAULT срабатывает при следующих событиях:

• неисправность или неправильное подключение датчика PT100;
• выход температуры за установленный верхний или нижний предел;
• неисправность линии связи;
• отсутствие индикации при проблеме в цепи питания или неисправности прибора.

Аварийный выход D1/D2 выполнен как сухой контакт и может использоваться для передачи сигнала во внешнюю систему сигнализации. Набор контролируемых событий задаётся в параметрах прибора.

RS-485 и Modbus RTU

Модификация PTDC-A-1 оснащена интерфейсом RS-485 и поддерживает Modbus RTU. Это позволяет включить локальный регулятор в систему диспетчеризации, считывать измеренную температуру и состояния, а также работать с доступными регистрами параметров.

Для нескольких устройств задаются уникальные сетевые адреса. Линию рекомендуется выполнять экранированной витой парой, а при повышенном уровне помех использовать гальванически изолированный интерфейс. Скорость обмена настраивается в диапазоне 2400, 4800, 9600 или 19200 бит/с. Поскольку в эксплуатационной документации встречаются разные указания о заводском значении скорости, фактическую настройку необходимо проверить во время пусконаладки.

Требования к монтажу

Монтаж взрывозащищённого терморегулятора должен выполнять квалифицированный персонал в соответствии с проектом, отраслевыми нормами и инструкцией изготовителя.

• Устанавливать корпус вертикально, по возможности в месте без вибрации.
• Подключать защитное заземление и соблюдать назначение клемм PE, L, N, LOAD и цепей сигнализации.
• Выбирать сечение питающего и нагрузочного кабеля по току: инструкция указывает 2,5 мм² до 16 А, 4 мм² до 25 А и 6 мм² до 32 А.
• Соблюдать момент затяжки клемм 1,2 Н·м.
• Прокладывать искробезопасную цепь датчика отдельно от неискробезопасных цепей.

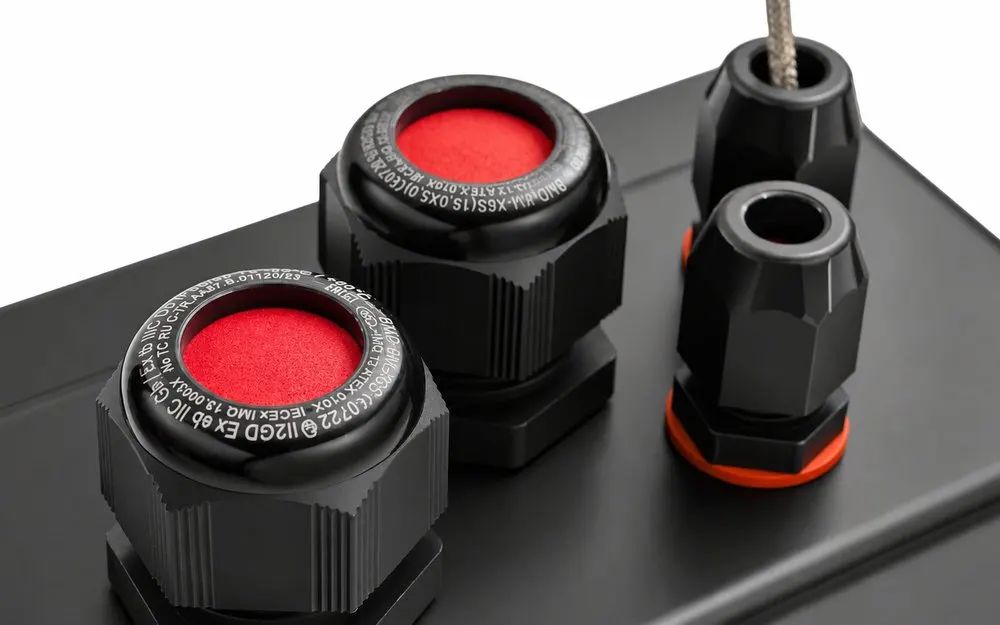

• Для газовой среды применять сертифицированный взрывозащищённый кабельный ввод с уплотнителем.
• Для пылевой среды применять взрывозащищённый кабельный ввод с уплотнителем и степенью защиты не ниже IP66.
• Не использовать внутренний порт программирования: он предназначен для изготовителя.
• После подключения установить крышку и затянуть крепёжные винты.

Правила эксплуатации

• Не открывать крышку под напряжением.
• В пылеопасной зоне не открывать крышку при наличии пылевой опасности.
• Не вносить изменения в конструкцию и не выполнять самостоятельный ремонт узлов, влияющих на взрывозащиту.
• Периодически очищать поверхность корпуса; слой накопившейся пыли не должен превышать 5 мм.
• Контролировать состояние кабельных вводов, уплотнений, заземления, крепежа и внешних кабелей.
• Хранить регулятор в сухом проветриваемом помещении без химически агрессивных паров.

Как выбрать регулятор для конкретной системы

До включения AP-PTDC-A-1 в спецификацию необходимо проверить:

• соответствие маркировки прибора классификации газовой или пылевой зоны;
• допустимый диапазон температуры окружающей среды;
• диапазон контролируемой температуры объекта;
• расчётный ток и мощность нагревательной линии;
• необходимость внешнего контактора и аппаратов защиты;
• место и способ установки датчика температуры PT100;
• требования к аварийной сигнализации;
• необходимость передачи данных по RS-485/Modbus RTU;
• тип, количество и сертификацию кабельных вводов;
• условия обслуживания и доступ к прибору.

Такой порядок снижает риск типовой ошибки, когда регулятор выбирают только по диапазону температуры или номиналу реле, не проверяя взрывозащиту и электрическую схему.

Преимущества AP-PTDC-A-1 в промышленной системе

• Локальный контроль температуры непосредственно у обогреваемого оборудования.
• Работа при низкой температуре окружающей среды до -60 °C.
• Взрывозащищённое исполнение для газовых и пылевых зон в пределах маркировки.
• Искробезопасная цепь датчика температуры PT100.
• Силовое реле с номинальным током контактов 32 А, возможность подключать более мощную нагрузку
• Отдельный релейный выход аварийной сигнализации.
• Интерфейс RS-485 и протокол Modbus RTU для интеграции в систему диспетчеризации.
• Корпус IP66 для наружного и внутреннего размещения.

Ограничения, которые нужно учитывать

• Точность измерения ±3 °C может быть недостаточна для процессов с жёсткими метрологическими требованиями.
• Регулятор реализует двухпозиционный алгоритм с гистерезисом, а не прецизионное ПИД-регулирование.
• Коммутационную способность реле необходимо проверять расчётом, а не использовать номинал 32 А без запаса.
• Правильная работа зависит от места установки датчика и качества теплового контакта.
• Взрывозащита сохраняется только при соблюдении требований к монтажу, вводам, крышке, заземлению и обслуживанию.

Часто задаваемые вопросы

Можно ли подключить греющий кабель напрямую к PTDC-A-1?

Да, если рабочий ток нагрузки, условия коммутации и схема защиты соответствуют требованиям проекта и номиналу реле. Для мощных или часто коммутируемых нагрузок может потребоваться внешний контактор.

Подходит ли прибор для улицы?

Да. Документация допускает наружное применение при температуре окружающей среды от -60 до +55 °C. Требуется корректный монтаж, герметичные сертифицированные вводы и соблюдение IP66.

Можно ли использовать другой датчик PT100?

Документация предписывает использовать комплектный датчик, подключённый и проверенный изготовителем. Замена должна согласовываться с поставщиком или изготовителем.

Можно ли установить регулятор в зоне 0 или 20?

Нет оснований расширять применение на эти зоны. Уровни Gb и Db соответствуют применению в зонах 1/2 и 21/22 соответственно, при соблюдении полного набора проектных условий.

Что передаётся по Modbus RTU?

Доступны измеренная температура, состояния PT100 и сигнализации, состояние выхода нагревателя, уставка, гистерезис, параметры аварийного выхода, адрес и скорость связи.

Какое заводское значение скорости RS-485?

В разных разделах инструкции приведены разные значения. Поэтому при вводе в эксплуатацию скорость необходимо проверить на самом приборе и согласовать с настройками ведущего устройства.

Для подбора регулятора и комплектации системы электрообогрева подготовьте исходные данные: тип объекта, требуемую температуру, минимальную температуру окружающей среды, параметры нагревательной секции, классификацию взрывоопасной зоны, схему питания и требования к диспетчеризации.
