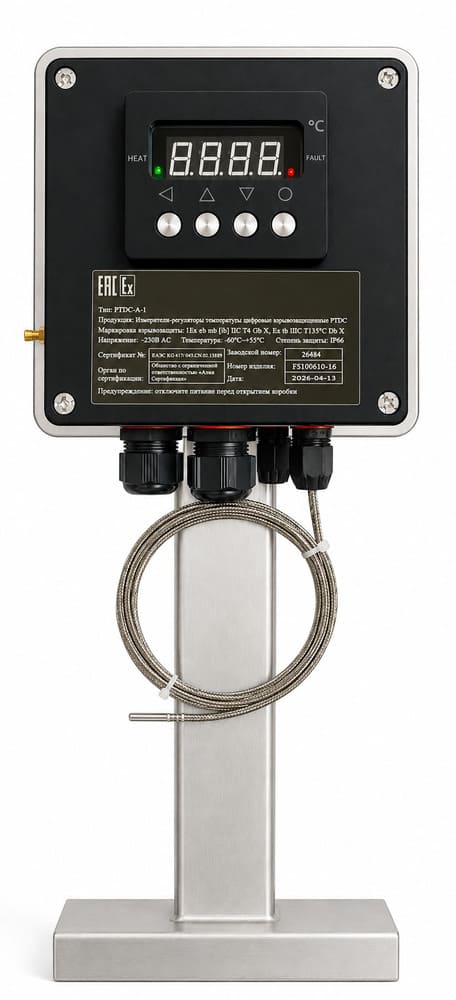

Взрывозащищенный регулятор температуры PTDC-A-1
- Артикул
- N003521
- Назначение
- Резервуар / Трубопровод
- Способ установки
- Уличное исполнение
- Датчик температуры
- Выносной
- Тип крепления
- Болты
- Тип регулятора температуры
- Электронный
Все характеристики
Характеристики
Описание
Рекомендуем
Основные характеристики
- Артикул
- N003521
- Назначение
- Резервуар / Трубопровод
- Способ установки
- Уличное исполнение
- Датчик температуры
- Выносной
- Тип крепления
- Болты
- Тип регулятора температуры
- Электронный
- Минимальная температура окружающей среды, °C
- -60 °C
- Габариты, мм
- 160х160х102 мм
- Взрывозащита
- Да
- Напряжение в сети, В
- 220 В
- Степень защиты IP
- IP66
- Рабочий диапазон температур окружающей среды, °C
- -60… 50 °С
Описание товара
Назначение и область применения
Контроллеры температуры серии PTDC представляют собой взрывозащищенные цифровые измерители-регуляторы, предназначенные для:
- Измерения и преобразования сигналов от термопреобразователей сопротивления (ТС) в цифровые сигналы;
- Контроля и регулирования температуры в системах электрообогрева;
- Управления системами сопроводительного электрообогрева (ленточными нагревателями).
Оборудование предназначено для применения во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1 для газовых сред, а также в зонах 21 и 22 для пылевых сред. Изделие пригодно для наружного и внутреннего применения.
Расшифровка маркировки и классификация
Обозначение типа
Контроллеры выпускаются в следующих исполнениях:
| Обозначение | Описание |
|---|---|
| PTDC-A-1 | С окном и интерфейсом связи |
| PTDC-B-1 | С окном, без связи |
| PTDC-C-1 | Без окна, с интерфейсом связи |
Маркировка взрывозащиты
Контроллеры имеют маркировку взрывозащиты:
1Ex eb mb [ib] IIC T4 Gb X
| Элемент маркировки | Значение |
|---|---|
| 1 | Уровень взрывозащиты: оборудование для зон 1 и 2 |
| Ex | Знак соответствия стандартам взрывозащиты |
| eb | Повышенная защита вида "e" по ГОСТ 31610.7 |
| mb | Герметизация компаундом по ГОСТ 31610.18 |
| [ib] | Искробезопасная электрическая цепь уровня "ib" по ГОСТ 31610.11 |
| IIC | Группа оборудования (водород, ацетилен) |
| T4 | Температурный класс (макс. температура поверхности 135°C) |
| Gb | Уровень взрывозащиты для газовых сред в зонах 1 и 2 |
| X | Специальные условия применения |
Для пылевых сред дополнительно указано: Ex tb IIIC T135°C Db X.
Технические характеристики
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений температуры | от -60 до +600 °C |
| Диапазон измерений со штатным ТС | от -60 до +200 °C |
| Погрешность измерений (с ТС) | ±3,0 °C |
| Разрешающая способность | 0,1 °C |
| Зона возврата (гистерезис) | 3,0 °C (настраивается) |
Электрические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | AC 230 В, 50 Гц |
| Допустимый диапазон напряжения | AC 198–242 В |
| Номинальный ток | 32 А |
| Потребляемая мощность без нагрузки | ≤ 5 ВА |
| Потребляемая мощность при полной нагрузке | ≤ 7 кВА |
| Емкость контакта реле сигнализации | 5A 250Vac / 5A 30Vdc (сухой контакт) |
| Параметр | Значение |
|---|---|
| Температура окружающей среды | от -60 до +55 °C |
| Относительная влажность | ≤ 95% при 25 °C |
| Атмосферное давление | 0,086–0,108 МПа |
| Степень защиты | IP66 |
| Параметр | Значение |
|---|---|
| Максимальное входное напряжение Ui | 5 В |
| Максимальный входной ток Ii | 50 мА |
| Максимальная входная мощность Pi | 0,25 Вт |
| Внутренняя емкость Ci | пренебрежимо мала |
| Внутренняя индуктивность Li | пренебрежимо мала |
| Параметр | Значение |
|---|---|
| Габаритные размеры | 160×160×102 мм |
| Масса | ≤ 3,3 кг |
| Средняя наработка до отказа | ≥ 50 000 ч |
| Средний срок службы | ≥ 6 лет |
Функциональные возможности

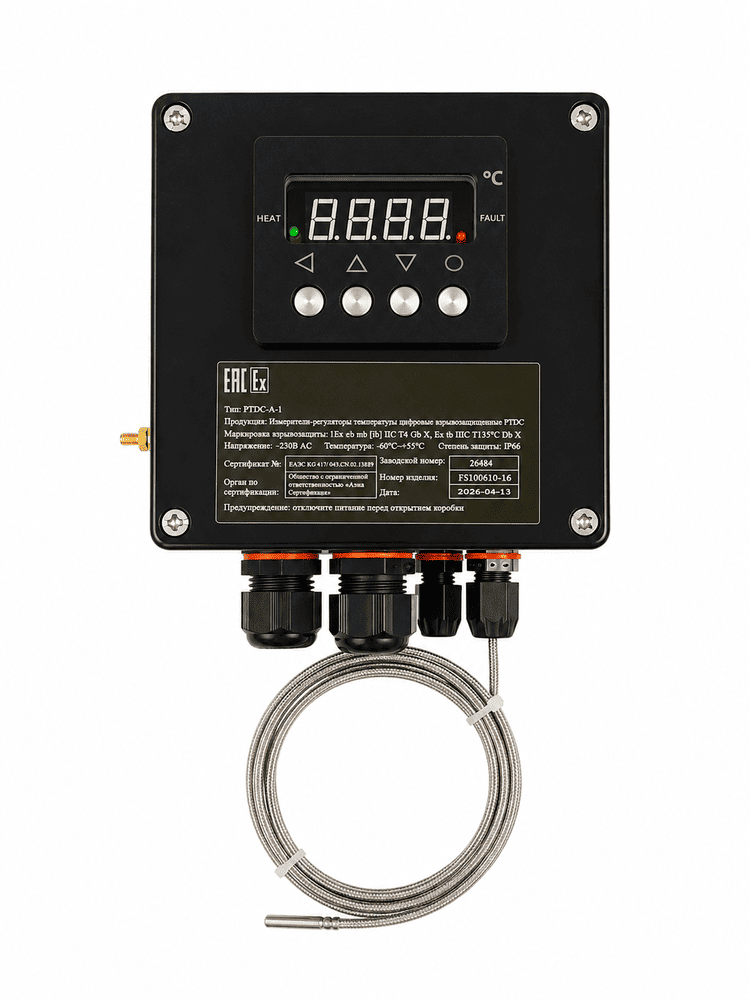

Индикация и управление
Контроллер оснащен:

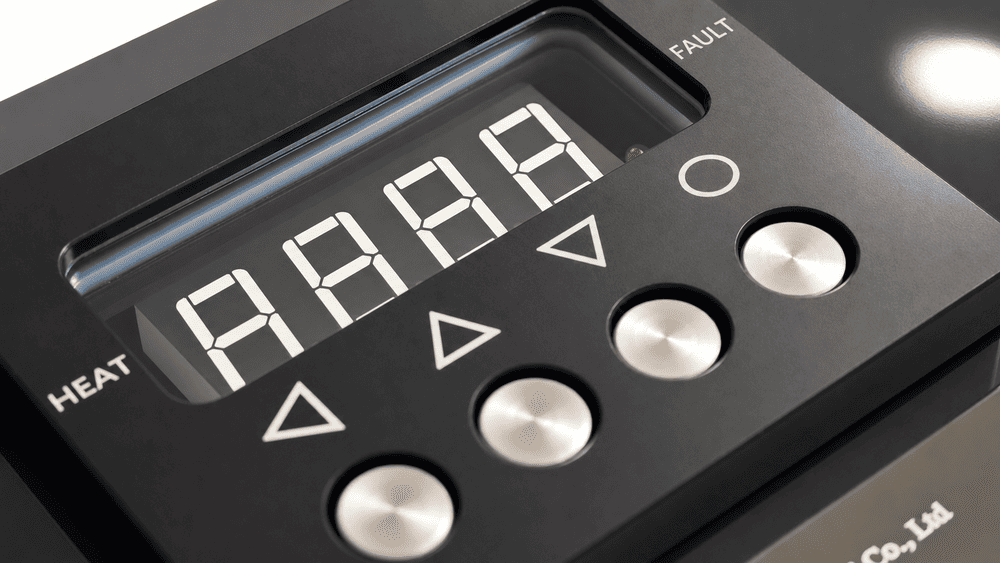

- 4-разрядным 8-сегментным цифровым индикатором для отображения температуры в реальном времени;
- Светодиодными индикаторами: "Нагрев" (запуск ленты электрообогрева) и "Дефект" (сигнализация);
- Клавишами управления: «SHIFT», «UP», «DOWN», «SET».
Функции регулирования
- Настройка значения температуры (-199.9 ~ 999.9 °C);
- Регулировка гистерезиса контроля температуры (0 ~ 999.9 °C);
- Управление выходом нагревателя;
- Сигнализация верхнего/нижнего пределов температуры;
- Диагностика неисправностей датчика (обрыв/короткое замыкание PT100).
Цифровая связь (исполнение PTDC-A-1)
- Протокол: Modbus RTU;
- Физический уровень: RS-485;
- Скорости передачи: 2400, 4800, 9600, 19200 бит/с;
- Формат данных: 8 бит данных, 1 стоп-бит, без контроля четности.

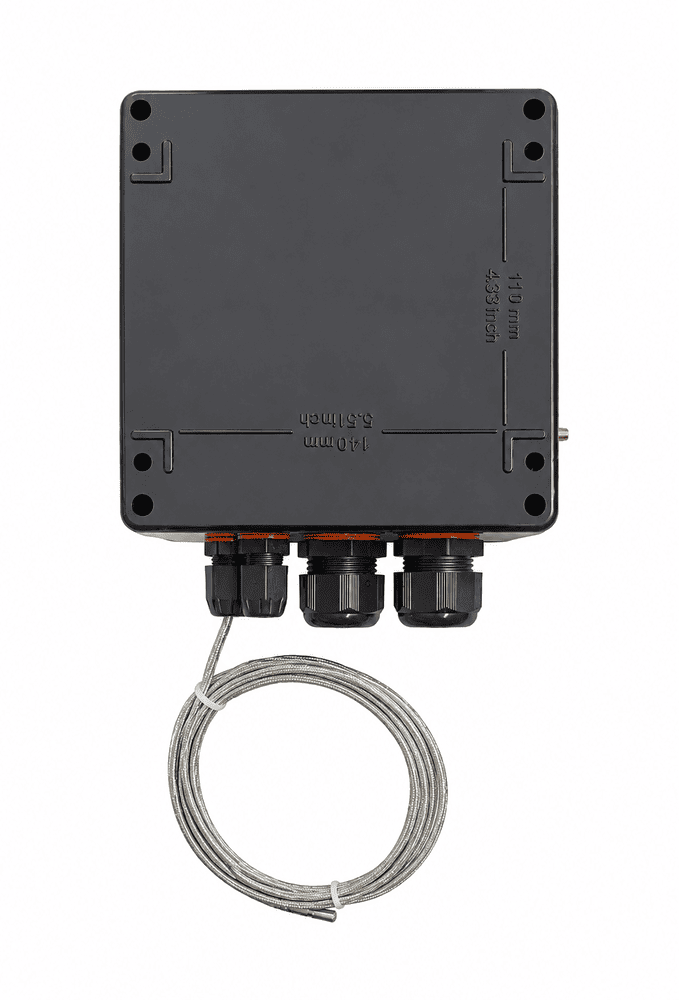

Конструктивные особенности
- Корпус из полимерного материала PPS со стекловолокном;
- Смотровое окно из закаленного стекла (в исполнениях A и B);
- Герметизация компаундом релейных элементов;
- Искробезопасные цепи для подключения датчика PT100;

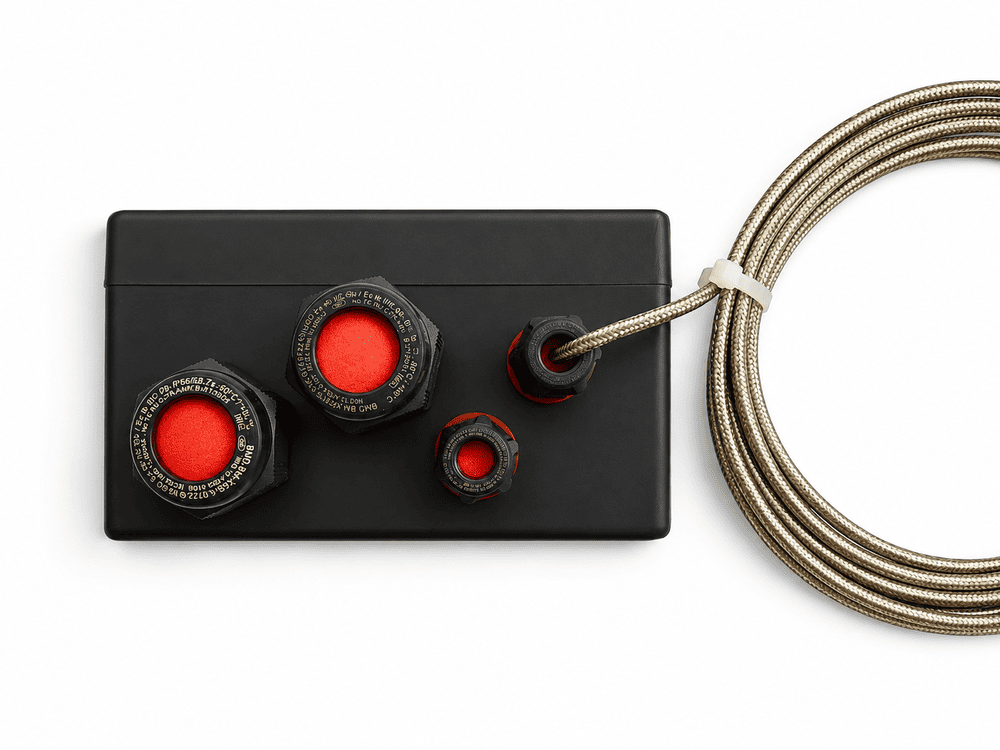

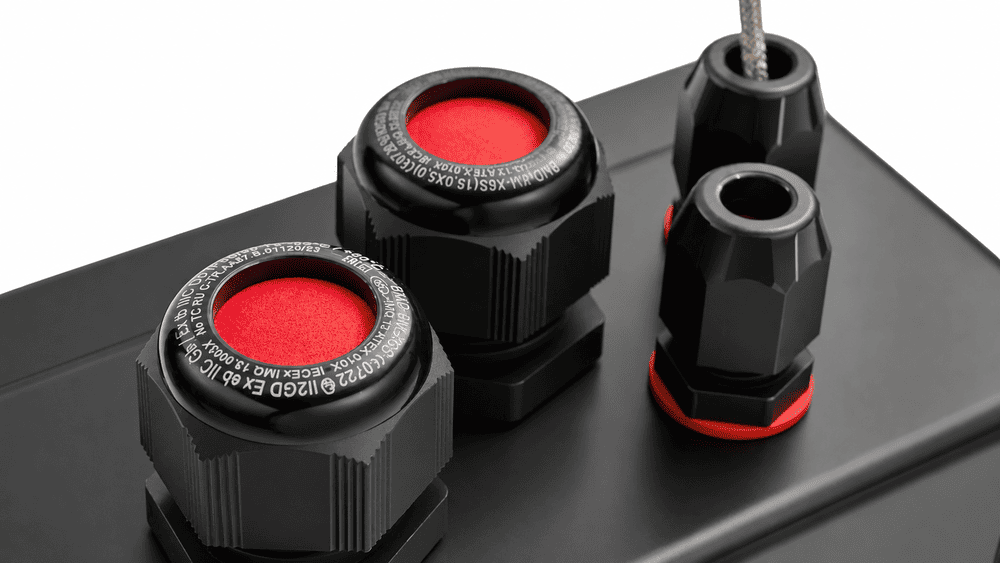

- Кабельные вводы: M25×1,5 (питание, нагрузка) и M16×1,5 (датчик, связь/сигнализация).
Соответствие нормативным документам
Контроллеры соответствуют требованиям следующих стандартов:
- ГОСТ 31610.0-2019 (IEC 60079-0:2017) — Общие требования;
- ГОСТ 31610.7-2017 (IEC 60079-7:2015) — Повышенная защита вида «e»;
- ГОСТ 31610.18-2016 (IEC 60079-18:2014) — Герметизация компаундом «m»;
- ГОСТ 31610.11-2014 (IEC 60079-11:2011) — Искробезопасная цепь «i»;
- ГОСТ IEC 60079-14-2013 — Применение оборудования во взрывоопасных средах.
Особые условия применения
При эксплуатации контроллеров необходимо соблюдать следующие специальные условия:
- Диапазон температур окружающей среды: -60 °C ≤ Ta ≤ +55 °C;
- Подключение внешних цепей RS-485 должно осуществляться только через искробезопасные барьеры с соответствующими параметрами;
- Использование взрывозащищенных кабельных вводов с маркировкой не ниже IP66;
- Предупреждение об опасности электростатического заряда — протирка поверхности только влажной хлопковой тканью.
