Готовые секции греющего кабеля в комплектах

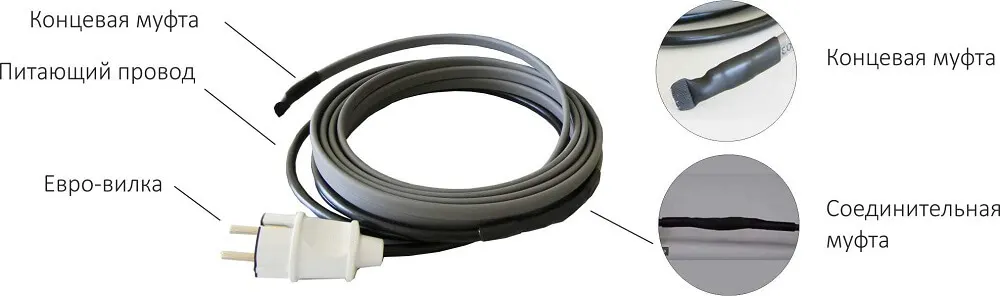

При монтаже системы обогрева используются готовые секции греющего кабеля, состоящие из непосредственно отрезка нагревательной ленты, герметично муфтированной с одной стороны концевой заделкой, а с другой стороны соединенной с питающим проводом. На конце питающего провода может быть евровилка для подключения напрямую в сеть, либо питающий провод подключается к системе управления напрямую, или через соединительную коробку. Напрямую в сеть можно подключать небольшие секции, длиной до 20-25 м в зависимости от мощности кабеля, более длинные секции надежней подключать через УЗО.

Внимание! Самостоятельно изменять длину и вносить изменения в конструкцию можно только у секций саморегулирующегося кабеля. Резистивный кабель удлинять или укорачивать категорически запрещено!

секция саморегулирующегося кабеля из чего состоит готовый комплект греющего кабеля состав

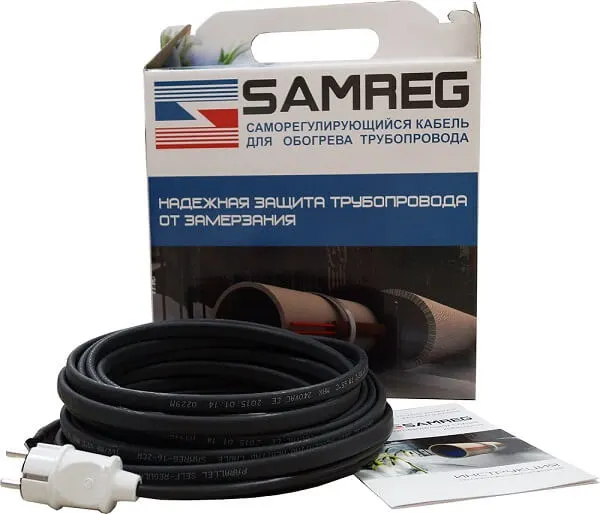

Греющий кабель можно приобрести как на отрез, так и в готовом комплекте, в состав которого входит уже смуфтированная секция греющего кабеля и инструкция по монтажу и эксплуатации. В составе комплектов греющего кабеля для монтажа внутри трубы, как правило уже имеется собранное устройство для ввода кабеля в трубу.

Преимущества готовых комплектов греющего кабеля

  • Надежность соединений, так как муфтирование (заделка кабеля) осуществляется опытными специалистами при полном контроле качества производства. Так как соединения являются самыми уязвимыми местами секции, очень важно, чтобы они были выполнены правильно. При попадании влаги или пыли внутрь кабеля срок службы системы обогрева заметно сокращается, а также повышается риск аварийных ситуаций.
  • Удобство. Для бытового использования готовые секции подходят гораздо больше, чем кабель на отрез, в особенности при обогреве трубопровода, где, как правило, нет большого количества линий обогрева. И готовую секцию можно использовать сразу после приобретения.

При изготовлении секции греющего кабеля своими руками очень важно ознакомиться со следующей информацией:

При муфтировании секций саморегулирующегося кабеля используются специальные соединительные комплекты, состоящие из термоусаживаемых трубок с клеевым слоем и гильз для соединения питающей и греющей части секции. В зависимости от строения и характеристик кабеля используются различные соединительные комплекты типа ТКТ:

Комплект заделки кабеля внутрь трубы ТКТ/Вт
Комплект заделки кабеля внутрь трубы ТКТ/Вт
  • Назначение: трубопровод / внутрь трубы
  • Максимальная температура воздействия: 125 °C
Комплект заделки кабеля без оплетки ТКТ/2М
Комплект заделки кабеля без оплетки ТКТ/2М
  • Назначение: резервуар / трубопровод
  • Максимальная температура воздействия: 125 °C
Комплект заделки кабеля с оплеткой ТКТ/3М
Комплект заделки кабеля с оплеткой ТКТ/3М
  • Назначение: резервуар / трубопровод / кровля
  • Максимальная температура воздействия: 125 °C
Комплект заделки кабеля без оплетки ТКТ/2К с готовой концевой муфтой
Комплект заделки кабеля без оплетки ТКТ/2К с готовой концевой муфтой
  • Назначение: резервуар / трубопровод
  • Максимальная температура воздействия: 125 °C
Комплект заделки кабеля с оплеткой ТКТ/3К с готовой концевой муфтой
Комплект заделки кабеля с оплеткой ТКТ/3К с готовой концевой муфтой
  • Назначение: резервуар / трубопровод / кровля
  • Максимальная температура воздействия: 125 °C
Комплект заделки кабеля ТКТ/ПРОМ промышленный
Комплект заделки кабеля ТКТ/ПРОМ промышленный
  • Назначение: резервуар / трубопровод / кровля
  • Максимальная температура воздействия: 125 °C

Качество секции греющего кабеля

При выборе готовых нагревательных секций следует обратить внимание на некоторые моменты:

Качество секции греющего кабеля
  • Длину секции. Максимальная длина не должна превышать норму, зависящую от мощности греющего кабеля.
  • Качество соединений. Концевая и соединительная муфты должны плотно облегать греющий кабель, при этом в местах соединений должен выступать клей, это повышает надежность и герметичность конструкции. Концевая муфта также должна быть хорошо зажата, муфта должна закрывать свободную часть кабеля не менее 2-2,5см. Для греющего кабеля внутрь трубы - это расстояние для концевой муфты должно быть больше, так как соединение находится непосредственно в обогреваемой жидкости.
  • Вилка для подключения (в случае если она предусмотрена) должна иметь заземление и прочно соединена с питающим проводом.
  • Секция не должна иметь сильного химического запаха.

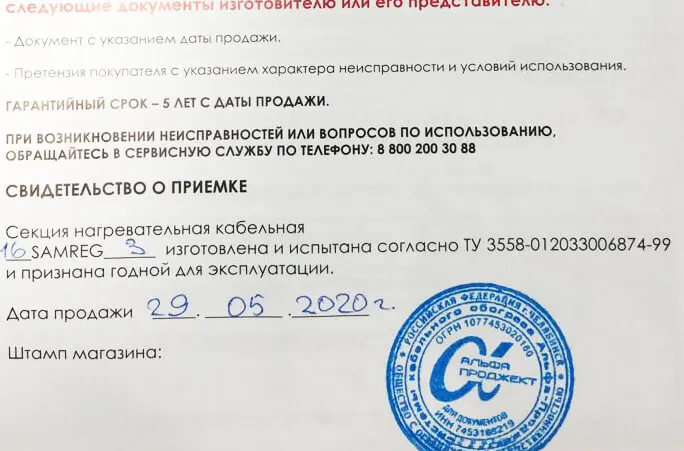

  • Заводской комплект саморегулирующегося кабеля должен иметь паспорт и гарантийный талон со штампом производителя.
Комплект кабеля Samreg 16-2 (1м)
Комплект кабеля Samreg 16-2 (1м)
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип изоляции: полиэфир
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Комплект кабеля Samreg 16-2CR (1м) с UF-защитой
Комплект кабеля Samreg 16-2CR (1м) с UF-защитой
  • Мощность: 16 Вт
  • Назначение: трубопровод / резервуар
  • Экран: оплетка из луженой медной проволоки
  • Тип изоляции: полиэфир
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Комплект кабеля Samreg 17HTM-2CT (1м)
Комплект кабеля Samreg 17HTM-2CT (1м)
  • Мощность: 17 Вт
  • Назначение: трубопровод / внутрь трубы
  • Экран: оплетка из луженой медной проволоки
  • Тип изоляции: полиэфир
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

При монтаже системы обогрева кровли чаще всего приобретается кабель на отрез вместе с необходимым количеством термоусаживаемых комплектов. Количество кабеля определяется на этапе расчета или проектирования, исходя из количества и длины обогреваемых элементов. От схемы раскладки зависит количество линий обогрева, длина отдельных секций, количество соединительных коробок и автоматики.
