Система обогрева подземного резервуара из стеклопалстика СТПЛ-2

Система обогрева подземного резервуара из стеклопалстика СТПЛ-2

Система обогрева подземного резервуара из стеклопалстика СТПЛ-2

Артикул: N002696

Параметры: Горизонтальный

Материал: Стеклопластик

Объём, м³: 2.53 м³

Обогреваемый продукт: сточные воды

Назначение: Защита от замерзания

Бренд: СКО Альфа-Проджект

Все характеристики

Розничная цена:

98 058 р. / шт

196 116 р.

Уточняйте цену системы обогрева!

Производитель имеет право изменить цену в зависимости от рыночной стоимости и характеристик

Характеристики

Описание

Основные характеристики

Артикул: N002696

Параметры: Горизонтальный

Материал: Стеклопластик

Объём, м³: 2.53 м³

Обогреваемый продукт: сточные воды

Назначение: Защита от замерзания

Общая мощность системы, кВт: 4.8 кВт

Размещение объекта: Под землей

Тип теплоизоляции: ППУ

Управление обогревом: Шкаф управления

Пропарка: Нет

Минимальная температура окружающей среды, °C: -59 °C

Требуемая температура стенки резервуара, °C: 5 °C

Габариты, мм: 2000 х 1270 мм

Толщина теплоизоляции, мм: 50 мм

Взрывозащита: Нет

Описание товара

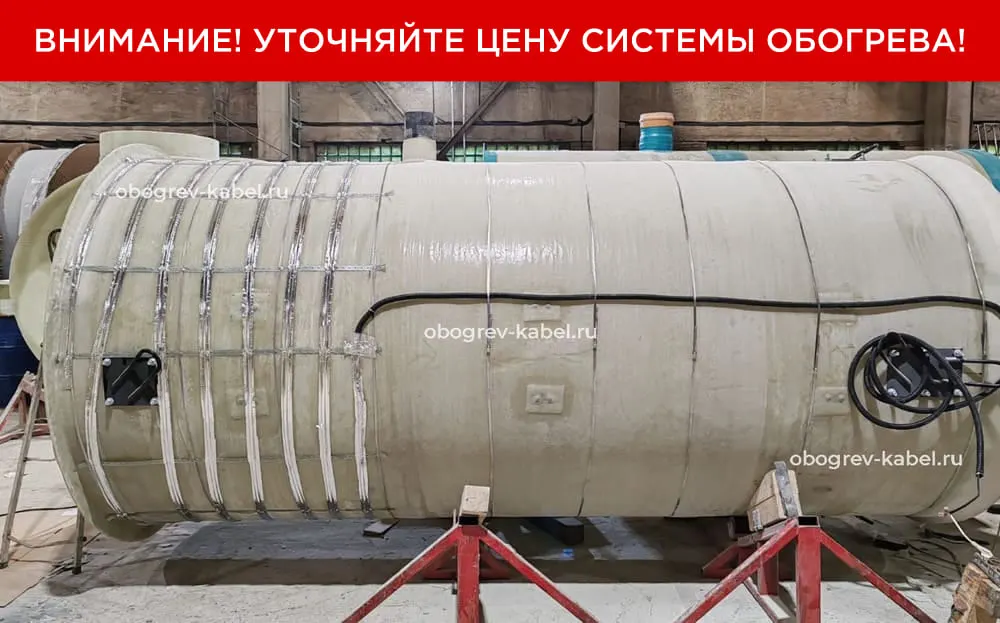

Система обогрева подземного горизонтального резервуара из стеклопластика для хранения стоков. Поддержание жидкости в текучем состоянии осуществляет система с саморегулирующимся кабелем SRG 40-2CR-UV собранная специально под резервуар СТПЛ, так как расчеты проводились исходя из специфики материала стеклопластика, взрывобезопасной зоны размещения емкости и температуры окружающей среды.

Спецификация оборудования и материалов

№	Наименование	Обозначение	Ед. изм.	Кол-во
1. Подсистема обогрева
1.1	Саморегулирующийся греющий кабель	SRG 40-2CR-UV	м	40
1.2	Комплект заделки для кабеля	ТКТ/ПРОМ	шт	1
1.3	Комплект заделки для кабеля	ТКТ/3М	шт	1
1.4	Силовой кабель (холодный конец)	ВВГнг(А)-LS 3х2,5	м	12
2. Подсистема питания
2.1	Шкаф управления	ШУЭО-2/1-Т111Н-231006_23-Т	шт	1
2.2	Коробка соединительная	УВГ1776Р21Ф000011-Б	шт	1
3. Подсистема управления
3.1	Датчик температуры	ДТС014-50М.В3.25/15	шт	1
3.2	Коробка соединительная	УВГ1776Р21Ф000034-Б	шт	1
4. Подсистема крепления
4.1	Этикетка: Внимание электрообогрев		шт	2
4.2	Лента монтажная	ТП	м	40
4.3	Лента крепежная	ЛАМС	шт	3
4.4	Хомут	ХЛ-30	м	70
4.5	Крепежные элементы для хомута	ЗХЛ-3/30	шт	15
4.6	Кронштейн для крепления коробки	РВ	шт	2
4.7	Устройство для ввода кабеля под ТИ	LEK/U	шт	2
4.8	Термоусаживаемая трубка	ТУТ(3:1)нг-LS 40/13	м	1
4.9	Металлорукав в ПВХ-изоляции	РЗ ЦП-20	м	24

Шкаф управления собственного производства

С шкафом управления отгружается эксплуатационно-техническая документация:
паспорт, инструкция по эксплуатации, сертификат соответствия требованиям ТР ТС 004/2011 и ТР ТС 020/2011

Технические данные

Номинальная мощность системы электрообогрева общая	1.6 кВт
Расчетная мощность системы электрообогрева общая	4.8 кВт
Количество фаз питания	1
Номинальный ток системы электрообогрева	7.3 А
Расчетный ток системы электрообогрева	21.8 А
