Шкаф управления ШУЭО1-6/3-Т111НБх-240405_12-М-Ех

Шкаф управления ШУЭО1-6/3-Т111НБх-240405_12-М-Ех

Шкаф управления ШУЭО1-6/3-Т111НБх-240405_12-М-Ех

Артикул: N003106

Назначение: Резервуар

Общая мощность системы, кВт: 5.85 кВт

Способ установки: Настенный

Размещение: Уличное

Страна производства: Россия

Бренд: СКО Альфа-Проджект

Все характеристики

Уточняйте цену шкафа!

Производитель имеет право изменить цену в зависимости от рыночной стоимости и характеристик

Характеристики

Описание

Основные характеристики

Артикул: N003106

Назначение: Резервуар

Общая мощность системы, кВт: 5.85 кВт

Способ установки: Настенный

Размещение: Уличное

Страна производства: Россия

Тип теплоизоляции: Двойной металлизированный армированный утеплитель

Тип дополнительного оборудования: Барьер искрозащиты / Программируемый логистический контроллер

Габариты, мм: 663 х 424 х 363 мм

Взрывозащита: Да

Напряжение в сети, В: 380 В

Производитель элементной базы: DEKraft

Оборудование управления: ТРМ1-Щ2.У2.Р.RS

Степень защиты IP: IP66

Количество отходящих линий электрообогрева: 1

Материал корпуса: Алюминиево-кремниевый сплав

Описание товара

Комплектующие шкафа управления

Мощность номинальная	5,85 кВт
Способ установки	напольный (на раме)
Материал корпуса	алюминиево-кремниевый сплав
Диапазон температур	-60...+50 °С
Обогреватель	пожаробезопасная греющая пластина 150 Вт с липким слоем
Утеплитель	двойной металлизированный армированный утеплитель
Размещение	наружное
Страна производства	Россия
Маркировка взрывозащиты	1Ex db [ia Ga] IIC T5 Gb X

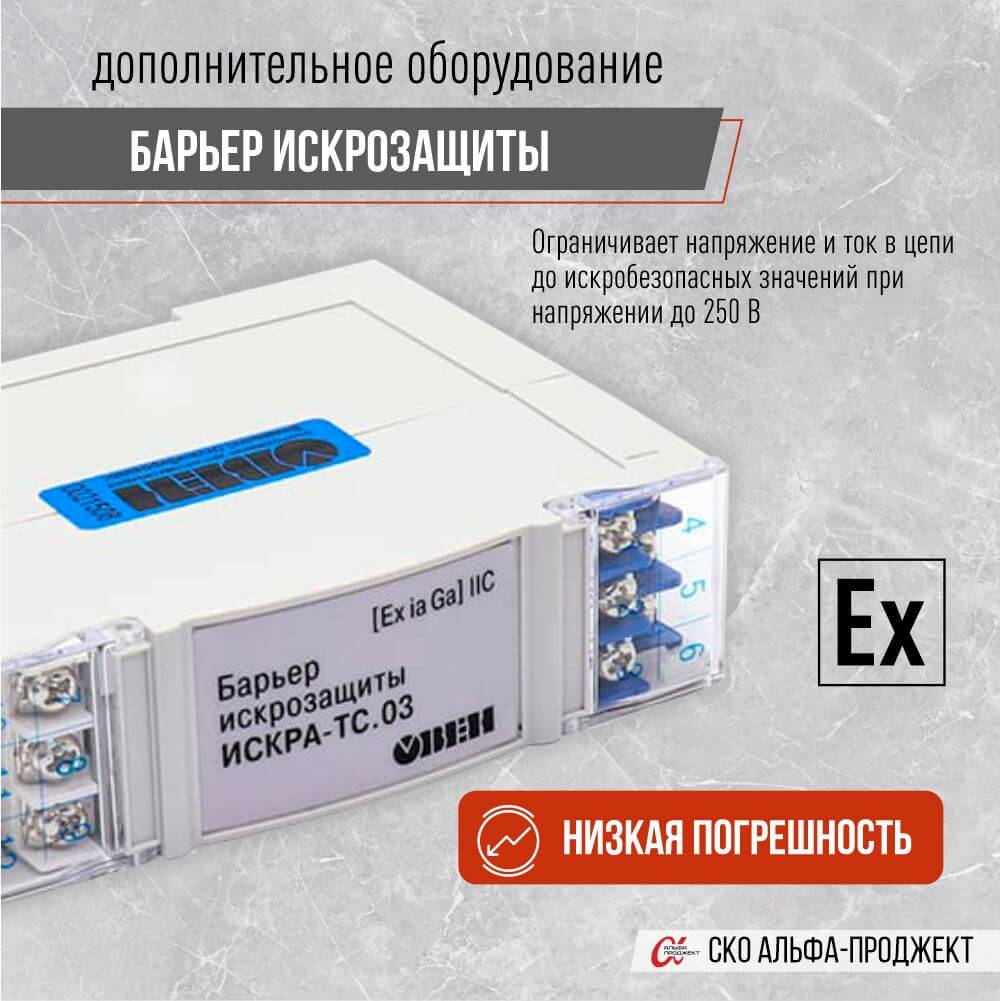

Барьер искрозащиты	ИСКРА-ТС.03
Программируемый логический контроллер	Терморегулятор ТРМ1-Щ2.У2.Р.RS
Напряжение в сети	380 В
Степень защиты IP	IP66
Количество отходящих линий электрообогрева	2
Частота питающей цепи	50 Гц
Номинальный условный ток КЗ (Icc) вводного автомата или коммутационная способность вводного автоматического выключателя	6 кА
Количество вводов	2
Количество выводов	3
Вид системы заземления	TN-S
Масса	101 кг
Габариты корпуса:
— Высота	663 мм
— Ширина	424 мм
— Глубина	363 мм

Техническое описание

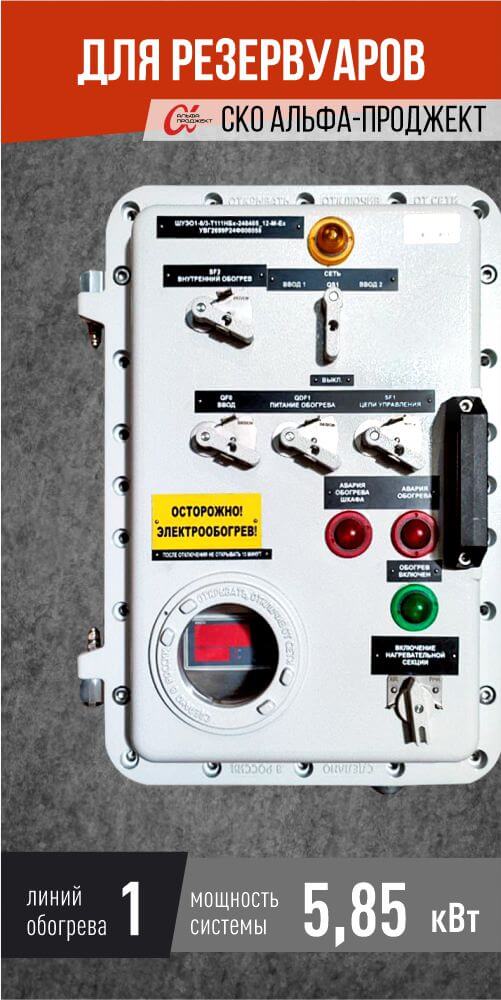

В шкафу управления электрообогревом предусмотрена одна отходящая линия обогрева, обеспечивающая электрообогрев поверхности резервуара с равномерным распределением тепловой нагрузки. Линия защищена дифференциальным автоматом серии QFD, обеспечивающим комплексную защиту от токов короткого замыкания, перегрузки и утечки на землю. Коммутация линии осуществляется через контактор КМ, обеспечивающий надежное включение и отключение нагревательной секции.

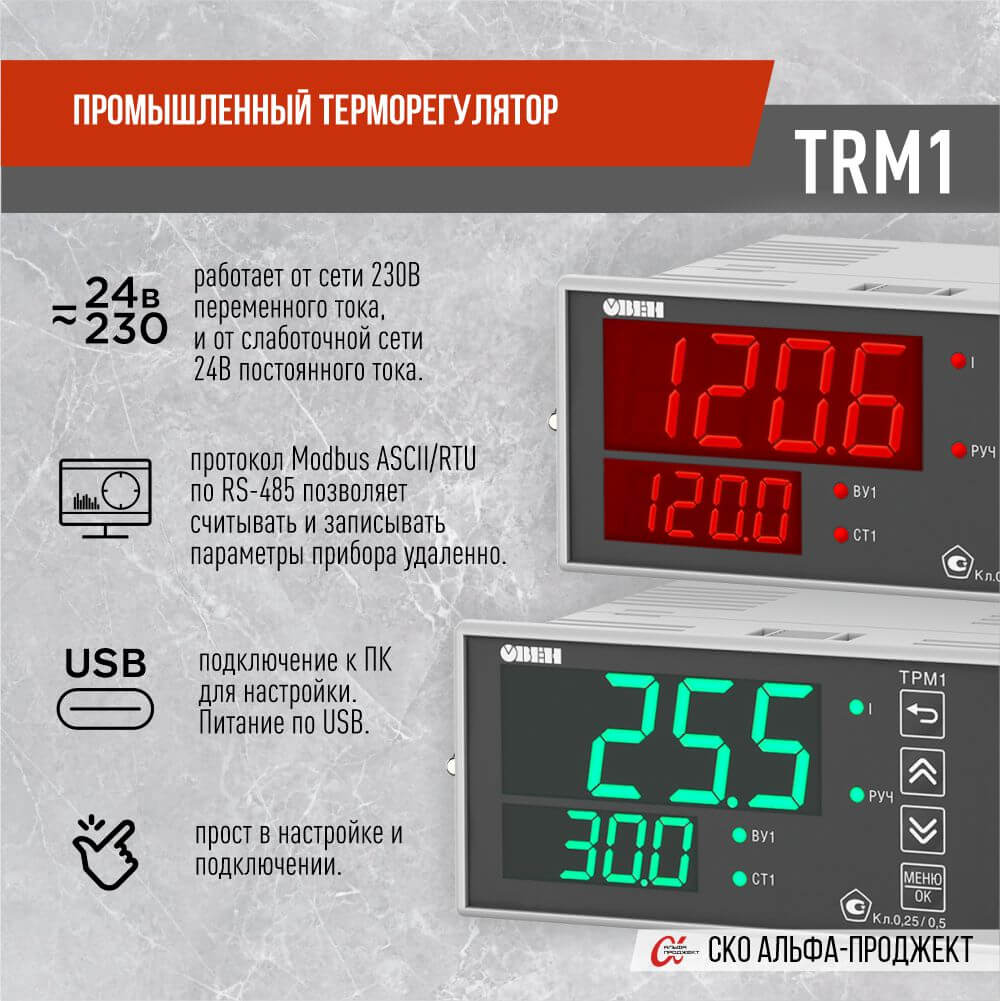

Управление системой осуществляется терморегулятором ТРМ1-Щ2.У2.Р.RS, к которому подключен один датчик температуры. Терморегулятор обрабатывает сигнал от датчика и передает данные в АСУТП верхнего уровня по интерфейсу RS-485 с использованием протокола Modbus RTU.

Корпус шкафа выполнен из алюминиево-кремниевого сплава во взрывозащищенном исполнении вида Exd. Для работы в условиях низких температур шкаф оборудован системой внутреннего обогрева на основе пожаробезопасной греющей пластины мощностью 150 Вт с липким слоем для обеспечения эффективного теплового контакта. Дополнительная теплоизоляция двойным металлизированным армированным утеплителем поддерживает стабильный тепловой режим внутри шкафа.

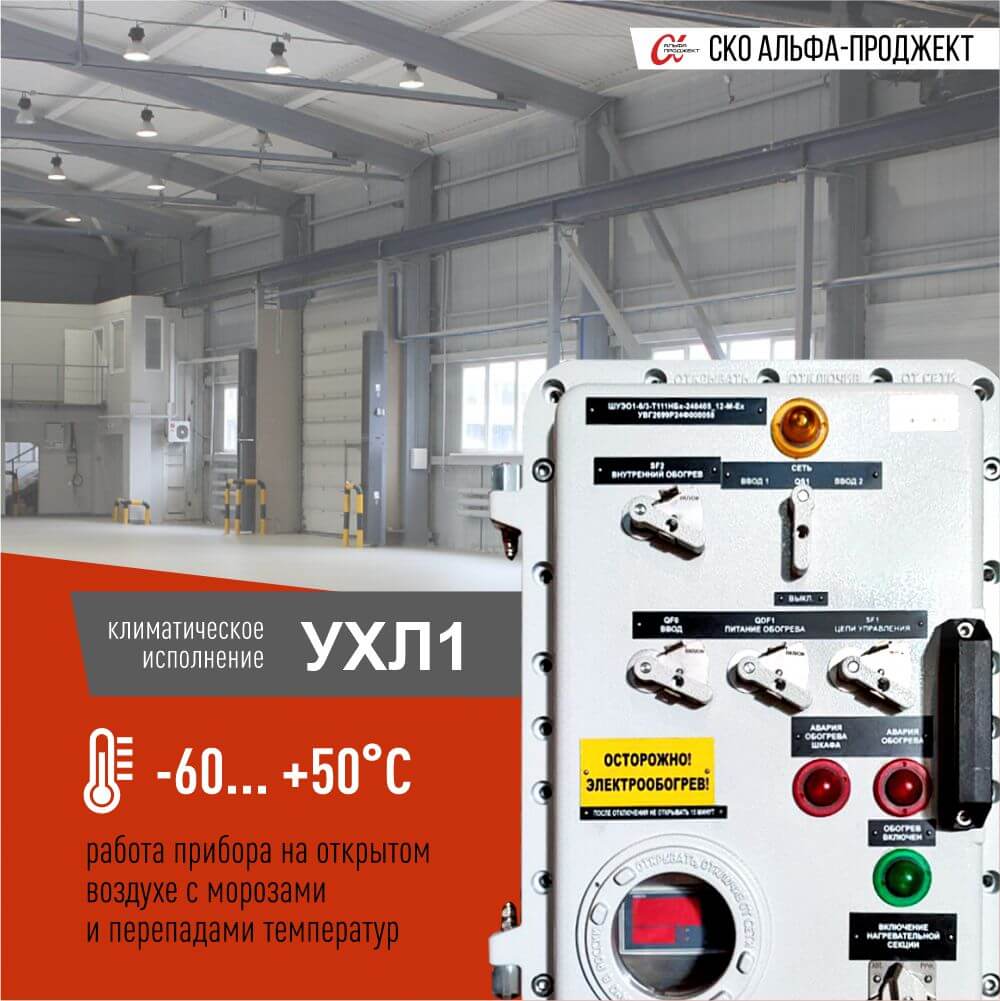

В системе предусмотрены меры основной и дополнительной защиты от поражения электрическим током по схеме TN-S с установкой УЗО на ток утечки 30 мА. Корпус шкафа управления, как нетоковедущая проводящая часть, заземлен в соответствии с требованиями ПУЭ. Шкаф рассчитан на круглогодичную эксплуатацию на открытом воздухе при температуре окружающей среды от -60 °С до +50 °С.

Контроль температурного режима осуществляется датчиком температуры поверхности резервуара. Система автоматически включает обогрев для поддержания заданной температуры, что обеспечивает энергоэффективность и надежность работы оборудования.

Купить правильно подобранный шкаф управления — значит обеспечить надежный и безопасный обогрев, который раз и навсегда решит вопрос с защитой резервуара от замерзания.
