Теплоизоляция термочехлами контрольно-измерительных приборов

ООО «Юнион Сервис»
2024 г.

Описание объекта обогрева

Перекачивающие насосы Klaus Union малого типа 160 – 5 шт.

Перекачивающие насосы Klaus Union большого типа 200 – 5 шт.

Дренажные насосы – 3 шт.

Датчики давления Метран 160 мм – 9 шт.

Датчики давления Метран 170 мм – 5 шт.

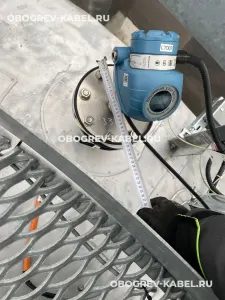

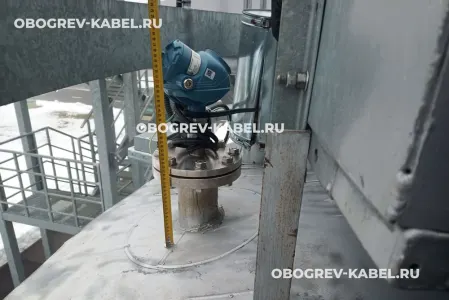

Датчики уровня – 6 шт.

Автоматические клапаны L=160 мм – 3 шт.

Автоматические клапаны L=450 мм – 3 шт.

Автоматические клапаны L=370 мм – 7 шт.

Назначение системы обогрева

Локальная теплоизоляция и защита контрольно-измерительных приборов в системе промышленного трубопровода.

Технические решения

Проблема: существующая теплоизоляция из жестких железных кожухов препятствует свободному доступу к КИПиА.

Решение: замена на термочехлы спроектированные по ТЗ заказчика.

В данном проекте термочехлы выполнят функцию исключительно теплоизоляции и защиты контрольно-измерительных приборов, так как греющий кабель уже смонтирован на объекте. Поэтому главной задачей чехлов является сохранение положительных температур внутри чехлов ~+15°С. А также защита от внешних повреждающих факторов: механических, химических и климатических (минимальная температура окружающей среды – 30°С).

Объектами обогрева являются: перекачивающие и дренажные насосы, датчики и клапаны, установленные в системе трубопровода, которые отображают данные контроля и диагностируют текущую работу оборудования, предотвращают сбои и поломки. Для обеспечения бесперебойного процесса перекачивания химического продукта, необходимы систематические снятия показаний. Поэтому так важно обеспечить свободный доступ к измерительным приборам согласно графику поверки.

Установленная теплоизоляция железными кожухами усложняет подход к оборудованию из-за жесткости металлических конструкций, ее тяжести и способности к скорой деформации, в связи с постоянным взаимодействием с измерительными приборами.

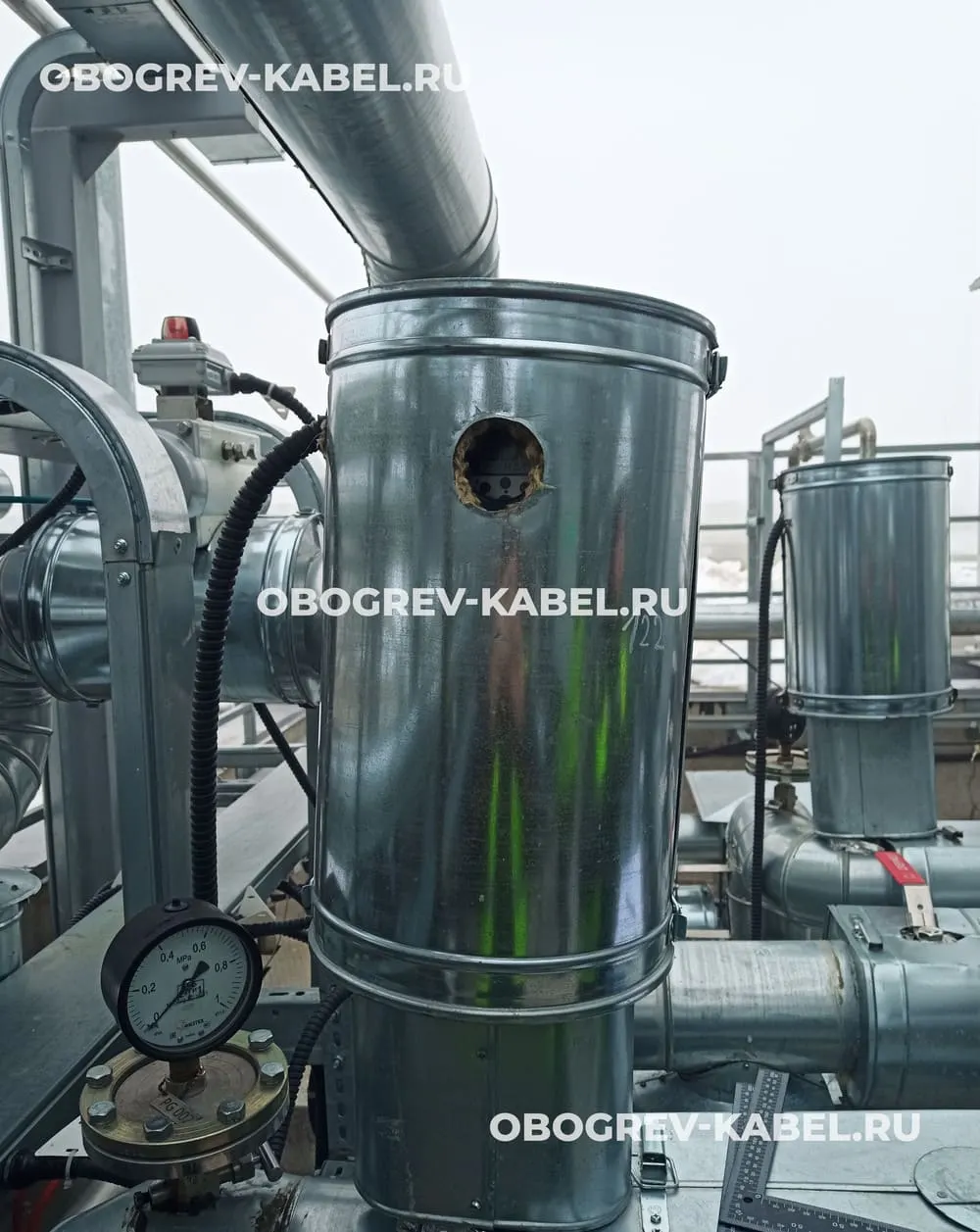

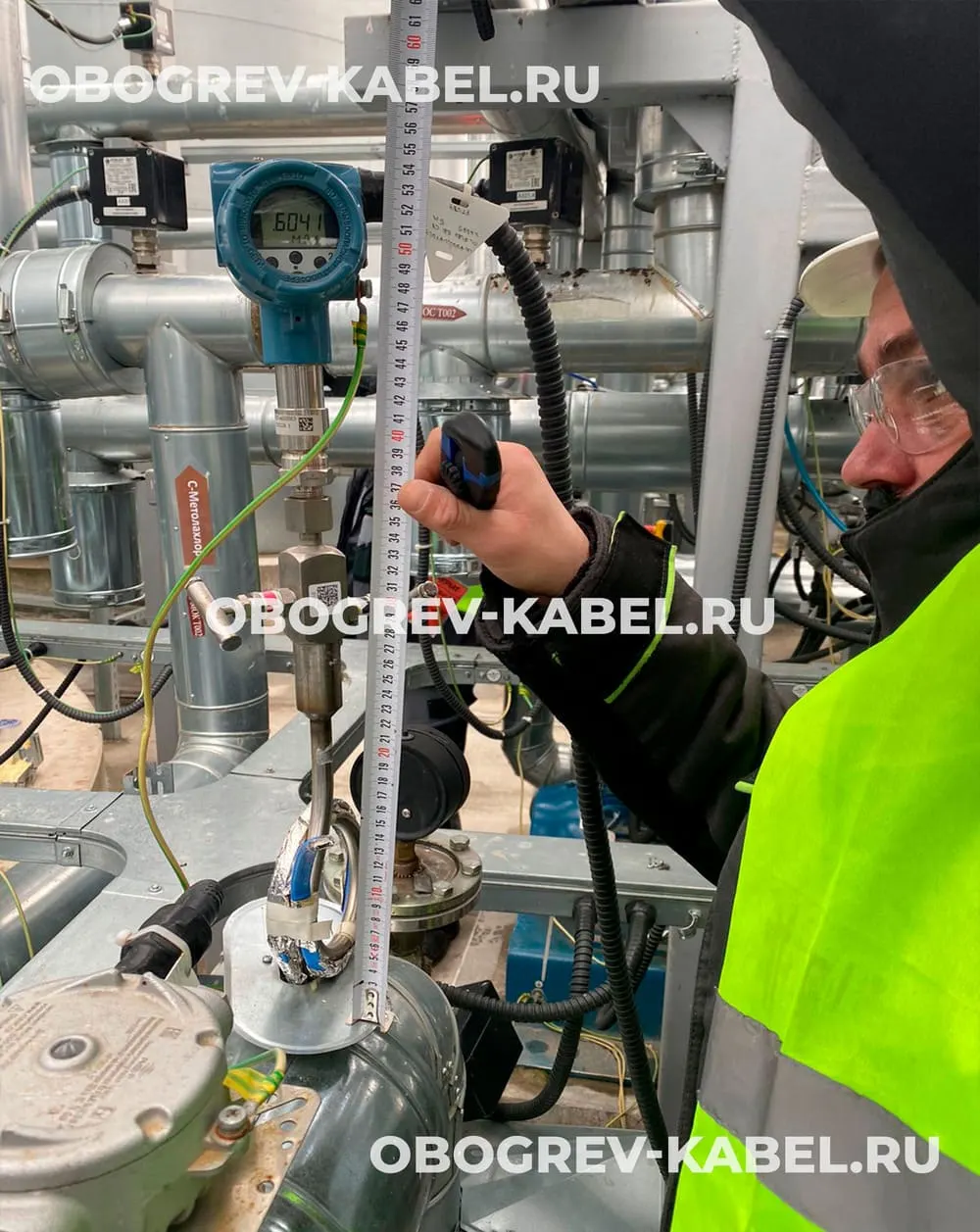

Датчик давления

Без кожуха

В кожухе

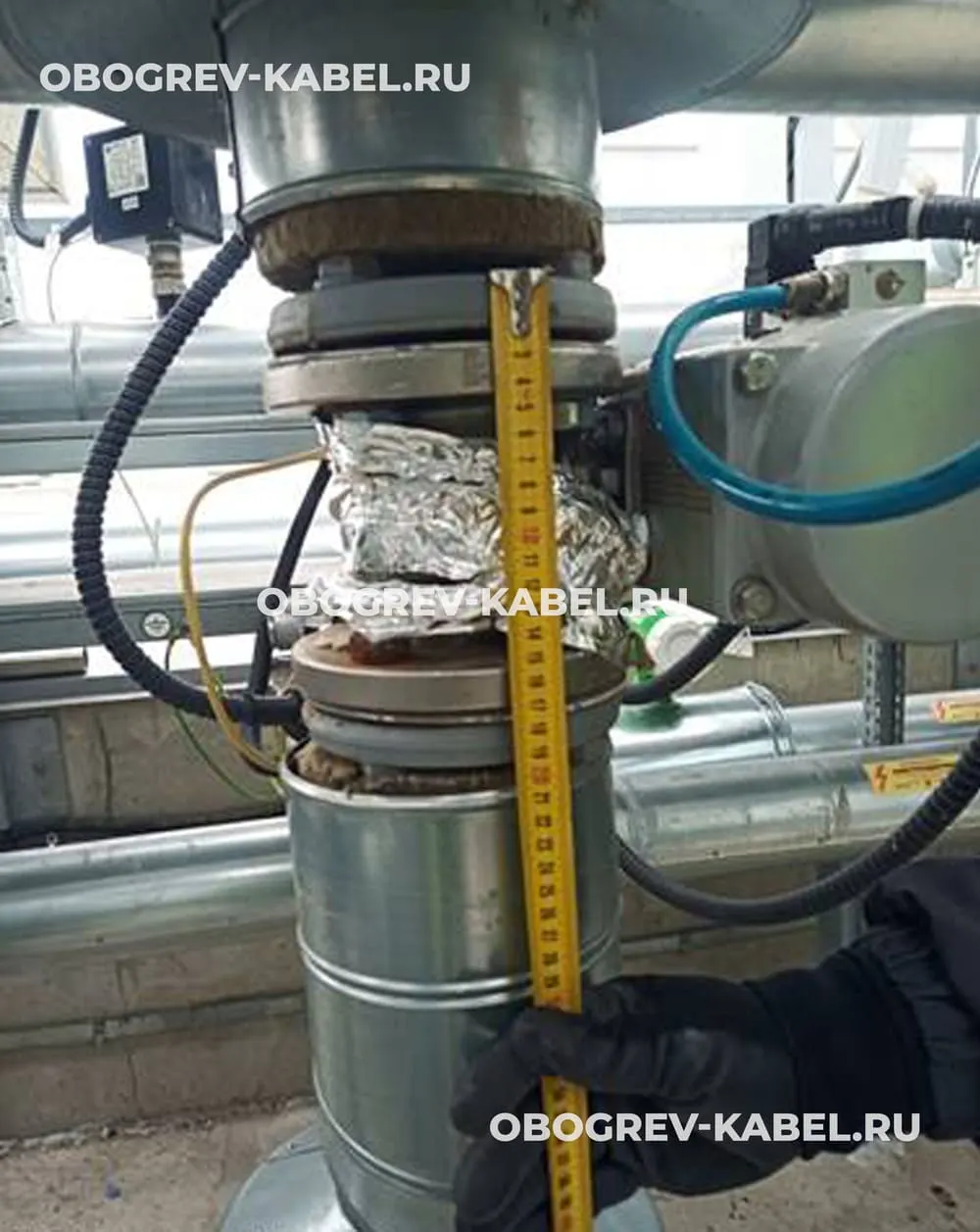

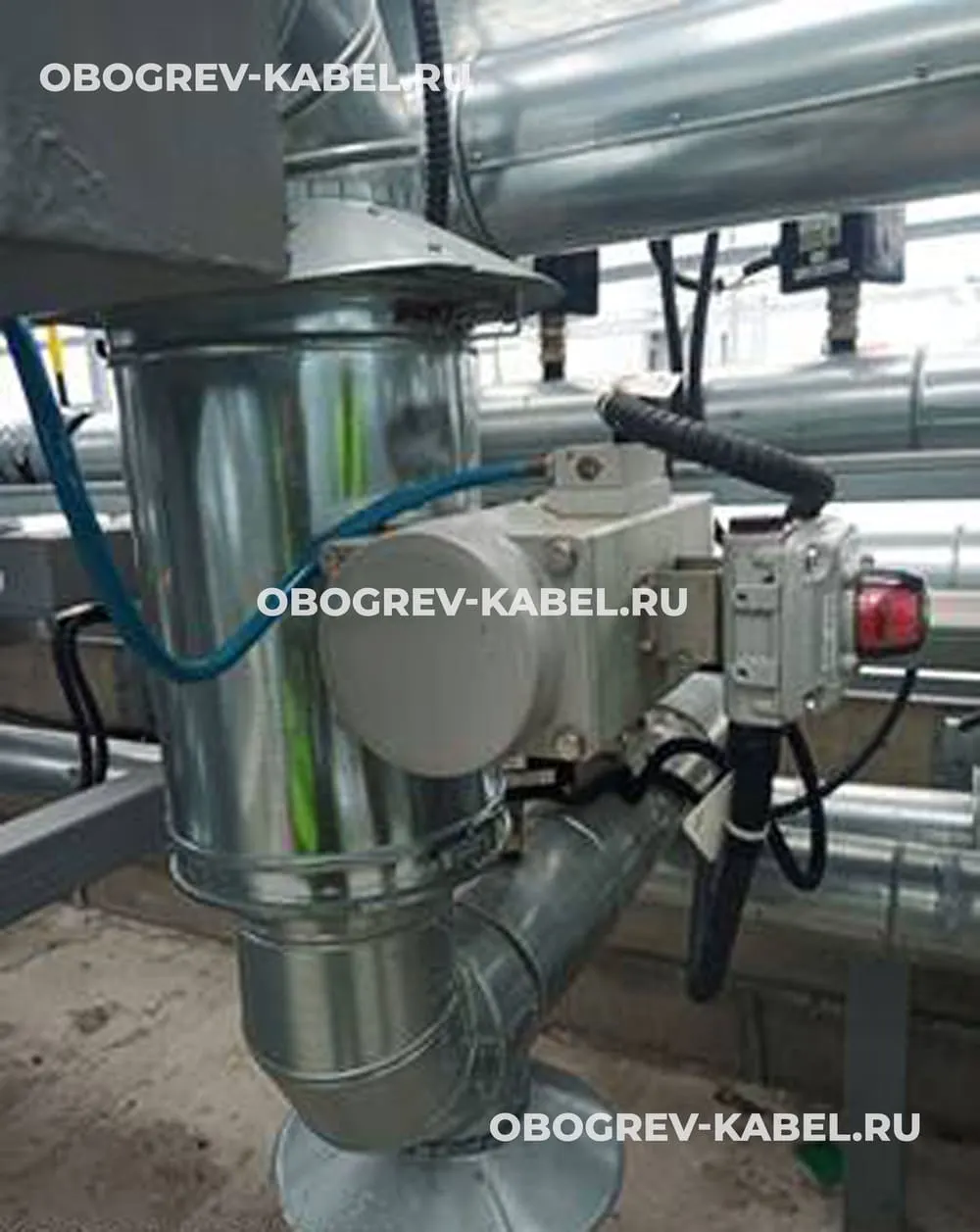

Автоматический клапан

Без кожуха

В кожухе

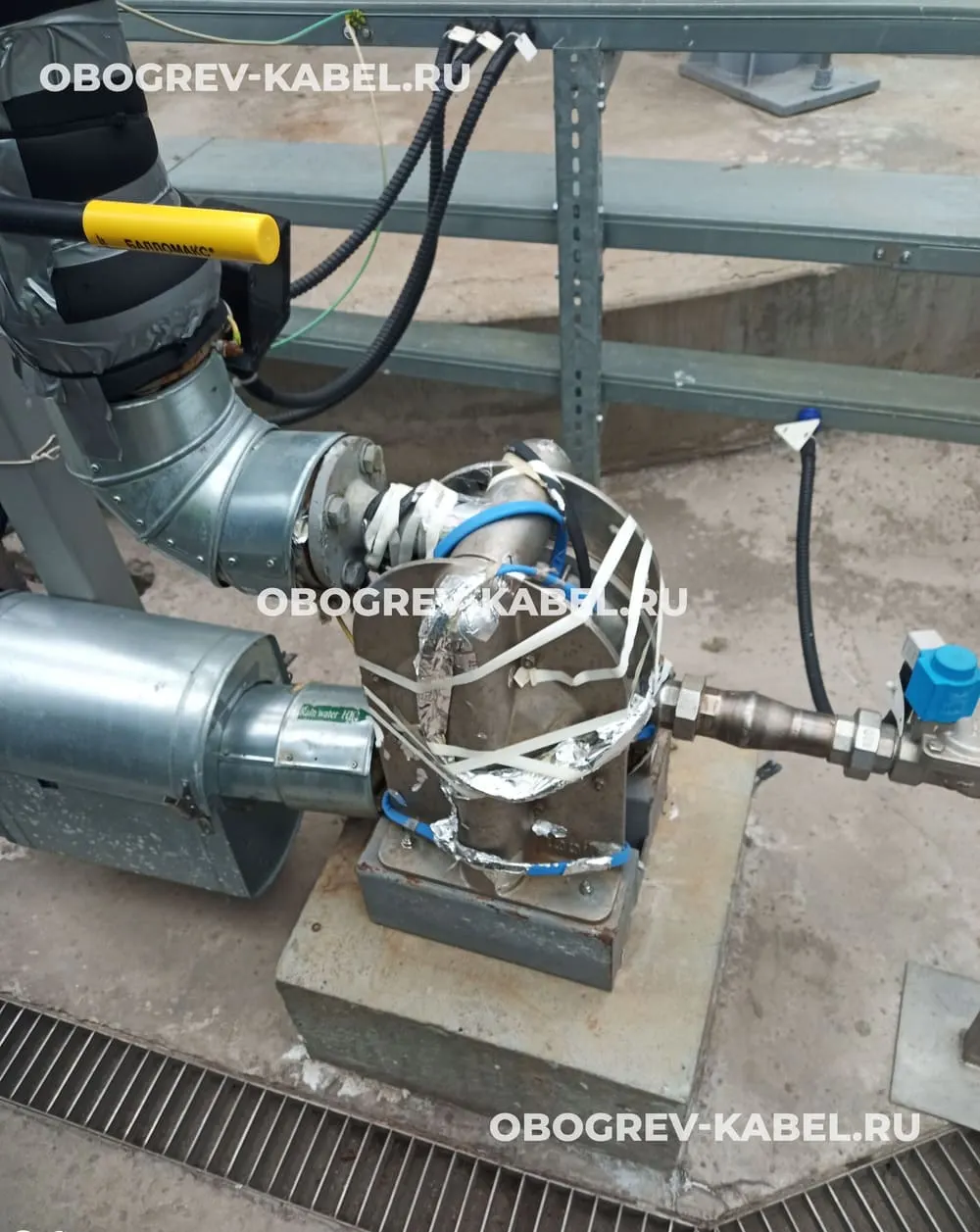

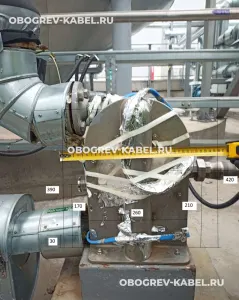

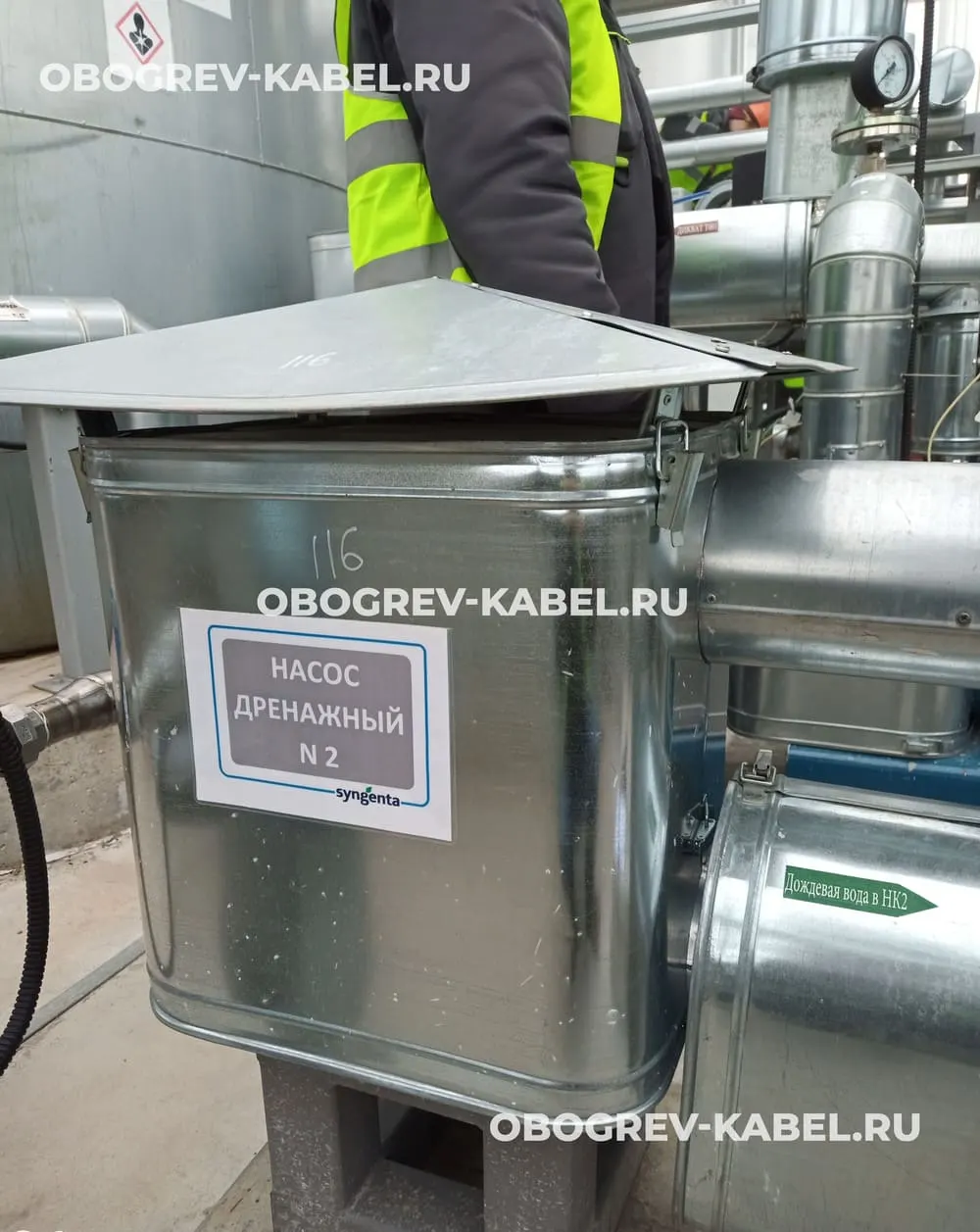

Дренажный насос

Без кожуха

В кожухе

Применение термочехлов на КИПиА оправданное решения для данного объекта, так как ключевым преимуществом, является беспрепятственный доступ к контроллерам и в том числе, защита от внешних повреждающих факторов.

Исходя из расчета данных ТЗ и требованиям к изделиям, конструкторы разработали термочехлы стойкие к:

химическим воздействиям;
условиям тяжелой эксплуатации;
длительному воздействию ультрафиолета;
с взрывозащитной тефлоновой антистатичной тканью;
критическим отрицательным температурам.

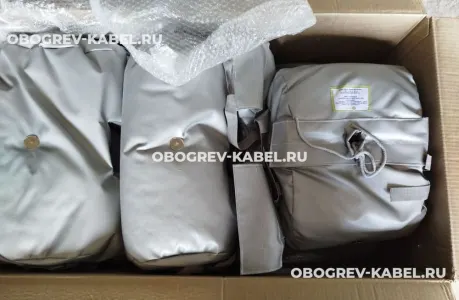

Модели термочехлов изготовленные по индивидуальному заказу, в полной мере соответствуют форме оборудования. Это обеспечивает максимальную защиту КИПиА от попадания повреждающих факторов и сохраняет технический температурный климат внутри.

Термочехлы облегчают работу специалистам при поверке, а изоляция КИПиА продлевает срок эксплуатации оборудования, что в свою очередь является экономически эффективным решением для компании.
