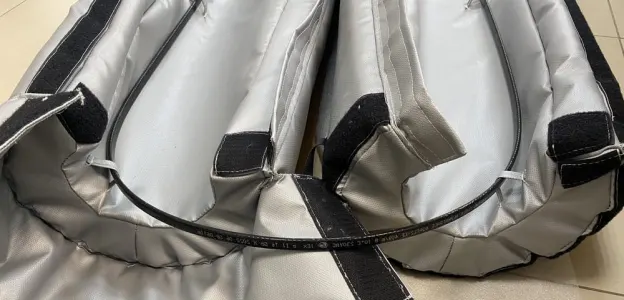

Обогрев жесткой линии трубопровода термочехлами с греющим кабелем
Объект обогрева
Обогрев жесткой линии долива с термокожухом во взрывозащищенном исполнении.
Использован кабель Alphatrace ATL-CF4, устройство соединения кабелей X6.032.4153.1 и X6.031.4153.1, уплотнитель греющего кабеля 05.565.0800.0, комплекты для заделки греющего кабеля VN/KN.
Состав системы обогрева
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | 40ATL-2CF | м | 24 |
| 1.2 | Устройство соединение кабелей вилка | X6.032.4153.1 | шт | 6 |
| 1.3 | Устройство соединение кабелей розетка | X6.031.4153.1 | шт | 6 |
| 1.4 | Уплотнитель греющего кабеля | 05.565.0800.0 | 12 | |
| 1.5 | Комплект для заделки греющего кабеля | VN/KN | шт | 1 |

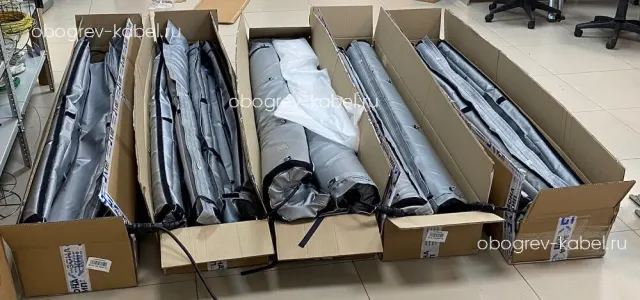

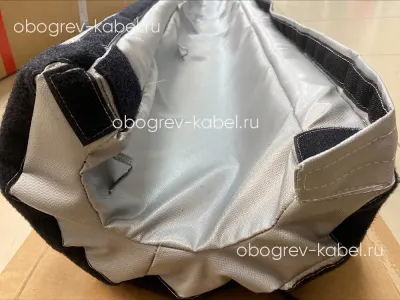

| 1.6 | Термочехол для трубопровода | шт | 5 | |
| 2. Подсистема питания и управления | ||||
| 2.1 | Шкаф управления 200х300х150 IP65 | БУЭО-1/1-Т511Н-201029_69-Д (ШУЭО-1/1-Т511Н-201029_69) | шт | 1 |
| 3. Подсистема крепления | ||||
| 3.1 | Этикетка: Внимание электрообогрев | шт | 3 | |
| 3.2 | Кабель КГхл 3х2.5-380 | м | 10 | |
