Обогрев ливневой канализации

  • г. Петровск, Саратовская область
  • 2024 г.
Обогрев ливневой канализации

Обогрев ливневых канализационных труб без теплоизоляции на холодном зерновом складе. Стальные трубы прямой линии без поворотов и изгибов, пролегают на глубине 0,5 м и залита бетоном.

Общая длина ливневой канализации:

  • трубы №1: 104 м;
  • трубы №2: 80 м;
  • трубы №3: 76.5 м;
  • трубы №4: 100 м.

Диаметр ливневой канализации:

  • трубы №1: 250 мм;
  • трубы №2: 250, 350 мм;
  • трубы №3: 300 мм;
  • трубы №4: 300 мм.

Условия эксплуатации:

  • с ноября по апрель;
  • 24/7.

Назначение системы обогрева ливневой канализации

Исключение образования ледяных пробок внутри ливневых канализаций.

Техническое решение

Проблема: в снежном умеренно континентальном климате, из-за перепадов суточных температур (с дневными оттепелями и ночными похолоданиями) образуются ледовые пробки в водосточных трубах. Водоотводная система пролегает на глубине 0.5 м, отсутствует возможность ее выкопать и произвести наружную теплоизоляцию или наружный кабельный электрообогрев.

Решение: установить электронагревательную систему из саморегулирующихся кабельных секций внутри трубопроводов с управлением обогрева датчиками температуры воздуха и талой воды.

Объект обогрева

Складские помещения для хранения и переработки сельскохозяйственных культур нуждаются в сухом климате, поэтом необходима надежная бесперебойная организация системы водоотведения ливневых канализационных труб, для избежание скопления конденсата и влаги. Из-за климатических особенностей региона, где зимние температуры редко опускаются ниже -20°С, а суточные перепады в диапазоне от +1°C до -15°C, таяние снегов неизбежно. Дневные оттепели устремляют обильные потоки воды по водоотводным трубам в ливневые канализационные колодцы, и в ночные часы застывают, образуя заторы из ледовых пробок.

Изучив задачу и план объекта, инженерный отдел разработал проект кабельного электрообогрева и контроль управления системой:

  1. Трубопроводы имеют большую протяженность и расположены в грунте на углублении 0.5м;
  2. Их нельзя обогреть единой секцией из-за высоких нагрузок мощности и вероятности неравномерного распределения тепла на линии обогрева;
  3. У саморегулирующегося электрокабеля есть ограничения по длине секций для обеспечения надежного, безопасного и эффективного обогрева объекта;
  4. Для данной системы обогрева подобран греющий кабель SRG 30-2CR-UV, его технические характеристики способны справиться с задачей антиобледенения объекта;
  5. Греющий кабель обладает достаточной мощностью 30 Вт/м, его потребовалось разделить на 2 – 3 секции и соединить распределительными коробками КРОН;
  6. Благодаря тому, что трубопровод спроектирован отрезками и кратно поделен на приемные колодцы для сточных вод, коробки «КРОН» удалось установить на уровне приемников, не откапывая систему водоотведения и не нарушая целостности конструкций ливневок;
  7. Установлены датчики влаги и температуры для управления работой системы;
  8. Шкафы управления в 4-рех исполнениях для распределения высоких нагрузок мощностей обогреваемого объекта.

Состав системы обогрева ливневых канализационных труб

Саморегулирующийся греющий кабель SRG 30-2CR-UV - специализированный электрокабель применяется для кровли и водосточных систем. Оболочка с усиленным защитным фактором к воздействиям солнечного UV, перепадам температур, воды, механическим повреждениям. Кабель обладает саморегуляцией способной в автоматическом режиме выстраивать собственную температуру локальных участков на линии обогрева. То есть одна секция, на протяжении всего электропровода имеет независимые показатели температуры, но зависимые от внешней температуры окружающей среды: холод/тепло. Установленные датчики талой воды и окружающего воздуха отслеживают изменения и корректируют работу кабельного обогрева. Алгоритмы управления системой выстраиваются таким образом, что рабочие процессы оптимально выполняют обогрев объекта.

Управление системой электрообогрева – производится датчиками, которые подают сигналы об изменениях окружающей среды: датчик влаги и датчик температуры, для того, чтобы сенсоры реагируя на изменения окружающей среды осуществляли запуск системы по потребности.

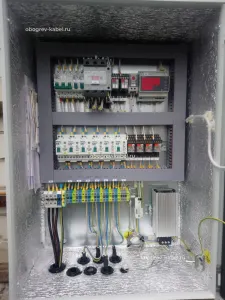

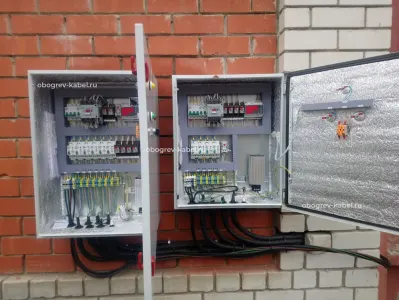

Из-за большого объема обогреваемых объектов, нагрузки мощностей распределены на 4-ре Шкафа Управления и выстроены алгоритмы эксплуатации электрообогревом.

Кабельный обогрев объектов запускается с ноября по апрель, в сезон повышенных осадков дождей и снегов, поэтому шкафы управления оптимизируют процессы и выстраивают алгоритмы эксплуатации таким образом, чтобы системы кабельного обогрева работали не 24/7, а по тому, присутствует ли в ливневых трубах в данный момент вода. Если температура окружающего воздуха становится в диапазоне, выставленном на терморегуляторе в шкафу управления электрообогревом, то идет также опрос по датчику влаги, установленной на трубе. Если в данный момент в ливневой трубе присутствует влага, то терморегулятор включает обогрев греющим кабелем, до полного высыхания датчика влаги.

Наименование Обозначение Кол-во
1. Подсистема обогрева
1.1 Саморегулирующийся греющий кабель SRG 30-2CR-UV 1405 м
1.2 Комплект заделки для кабеля ТКТ/3м 28 шт
1.3 Комплект заделки для кабеля ТКТ/3м 17 шт
1.4 Силовой кабель (холодный конец) ВВГнг(А)-LS 140 м
2. Подсистема питания
2.1 Коробка распределительная КРОН-П1-1/1М 1 шт
2.2 Коробка распределительная КРОН-П1-2/1М 1 шт
2.3 Коробка распределительная КРОН-П2-1/3М 7 шт
2.4 Коробка распределительная КРОН-П3-2/4М 1 шт
3. Подсистема управления
3.1 Шкаф управления ШУЭО1-10/3-Т712Нупп-240311_06-СМ 1 шт
3.2 Шкаф управления ШУЭО2-10/3-Т712Нупп-240311_06-СМ 1 шт
3.3 Шкаф управления ШУЭО3-10/3-Т712Нупп-240311_06-СМ 1 шт
3.4 Шкаф управления ШУЭО4-10/3-Т712Нупп-240311_06-СМ 1 шт
3.5 Коробка распределительная КРОН-ПО-1/1 8 шт
3.6 Датчик температуры TS05 (2м) 4 шт
3.7 Датчик воды NSW0-3,0 4 шт
4. Подсистема крепления
4.1 Зажим креплений СР/Т.3-50 Ц 472 шт
4.2 Зажим креплений СР/2Т.4-50 Ц 389 шт
4.3 Трос в оплетке d2/3vv 681 м
4.4 Металлорукав в ПВХ-изоляции Р3-ЦП-20 140 м
4.5 Термоусаживаемая трубка ТУТ (3:1) нг-LSS0/10 4 м
4.6 Кронштейн РВ 18 шт

Расчет проекта, а также реализация поставки секций кабельных систем и Шкафов Управления Электрообогревом произведено по техническому заданию ООО «Юфенал Трейд», с учетом особенностей обогреваемого объекта.
