При какой температуре нормируется удельная мощность саморегулирующегося кабеля?
У разных производителей мощность греющего кабеля нормируется от +5 до +10С, у кабелей марок Samreg и Alphatrace +10C. При другой температуре удельная мощность будет другой, нужно смотреть по графику зависимости выходной мощности от температуры.

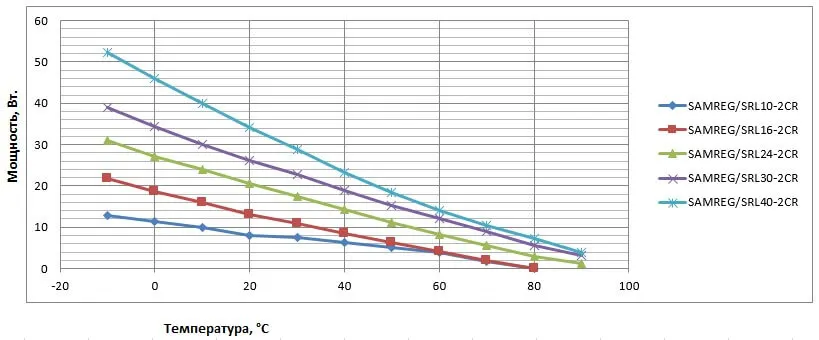

График зависимости мощности греющего кабеля от окружающей среды.
Таким образом, чем выше окружающая температура, тем меньше мощность греющего кабеля. У кабеля разной мощности будет свой график изменения температуры.
| Мощность (Вт/м) | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SAMREG 10-2CR | 12.8 | 11.3 | 10.0 | 7.9 | 7.5 | 6.3 | 5.1 | 4.0 | 1.8 | 0.0 | |
| SAMREG 16-2CR | 21.7 | 18.7 | 16.0 | 13.2 | 10.8 | 8.6 | 6.4 | 4.2 | 2.0 | 0.0 | |
| SAMREG 24-2CR | 30.9 | 27.2 | 24.0 | 20.7 | 17.4 | 14.3 | 11.1 | 8.2 | 5.6 | 2.9 | 1.2 |
| SAMREG 30-2CR | 38.9 | 34.3 | 30.0 | 26.2 | 22.7 | 18.8 | 15.2 | 12.0 | 8.9 | 5.7 | 3.1 |
| SAMREG 40-2CR | 52.4 | 46.0 | 40.0 | 34.2 | 28.8 | 23.2 | 18.4 | 14.0 | 10.4 | 7.2 | 4.0 |
Также необходимо учитывать коэффициент пускового тока, так называемую стартовую мощность, изменяющуюся в зависимости от изначальной температуры греющего кабеля (окружающей среды) – холодного состояния. Стартовый ток определяется удельной мощностью греющего кабеля и внешней температурой. Действует пусковой ток непродолжительное время, 1-3 секунды. После этого система выходит на рабочую мощность.

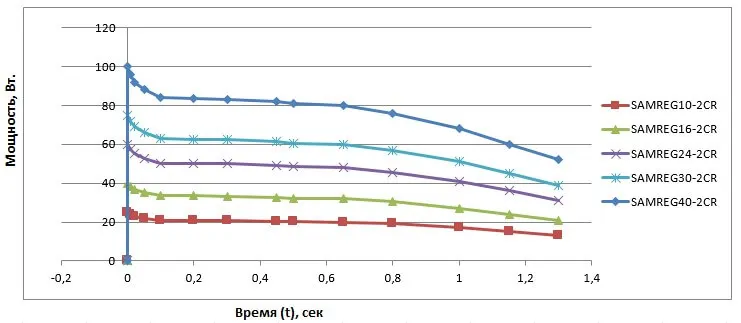

График зависимости мощности греющего кабеля от времени при запуске.
| Время, сек. | -0.001 | 0 | 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | 0.3 | 0.45 | 0.5 | 0.65 | 0.8 | 1 | 1.15 | 1.3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Кпуск.тока | 0 | 2.5 | 2.4 | 2.3 | 2.2 | 2.1 | 2.09 | 2.08 | 2.05 | 2.02 | 2 | 1.9 | 1.7 | 1.5 | 1.3 |
| SAMREG 10-2CR | 0 | 25 | 24 | 23 | 22 | 21 | 20.9 | 20.8 | 20.5 | 20.2 | 20 | 19 | 17 | 15 | 13 |
| SAMREG 16-2CR | 0 | 40 | 38.4 | 36.8 | 35.2 | 33.6 | 33.44 | 33.28 | 32.8 | 32.32 | 32 | 30.4 | 27.2 | 24 | 20.8 |
| SAMREG 24-2CR | 0 | 60 | 57.6 | 55.2 | 52.8 | 50.4 | 50.16 | 49.92 | 49.2 | 48.48 | 48 | 45.6 | 40.8 | 36 | 31.2 |
| SAMREG 30-2CR | 0 | 75 | 72 | 69 | 66 | 63 | 62.7 | 62.4 | 61.5 | 60.6 | 60 | 57 | 51 | 45 | 39 |
| SAMREG 40-2CR | 0 | 100 | 96 | 92 | 88 | 84 | 83.6 | 83.2 | 82 | 80.8 | 80 | 76 | 68 | 60 | 52 |
На данном графике видно, что по прошествии нескольких секунд мощность достигла заявленных значений.
