Теплый пол на деревянном основании

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5
Пленочный теплый пол Teplotex-0.5
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см
Нагревательный мат Gulfstream МГС2 (0,5 м²)
Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3.5 м²
  • Площадь обогрева max: 3.5 м²
Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом - не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

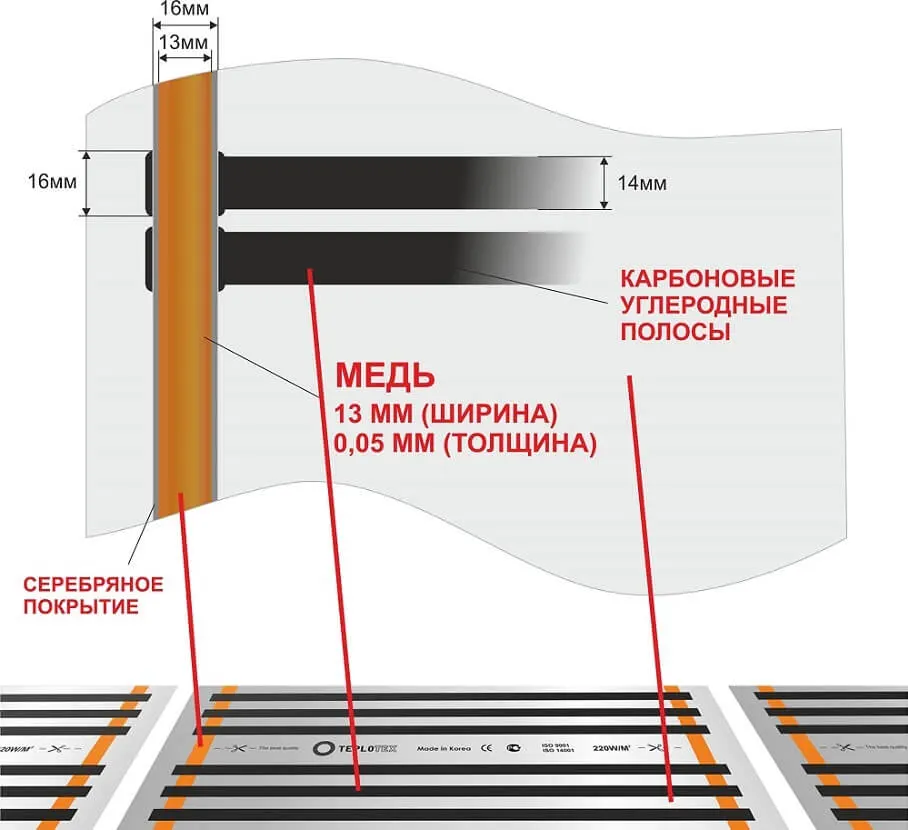

Строение инфракрасного пленочного теплого пола

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия 60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

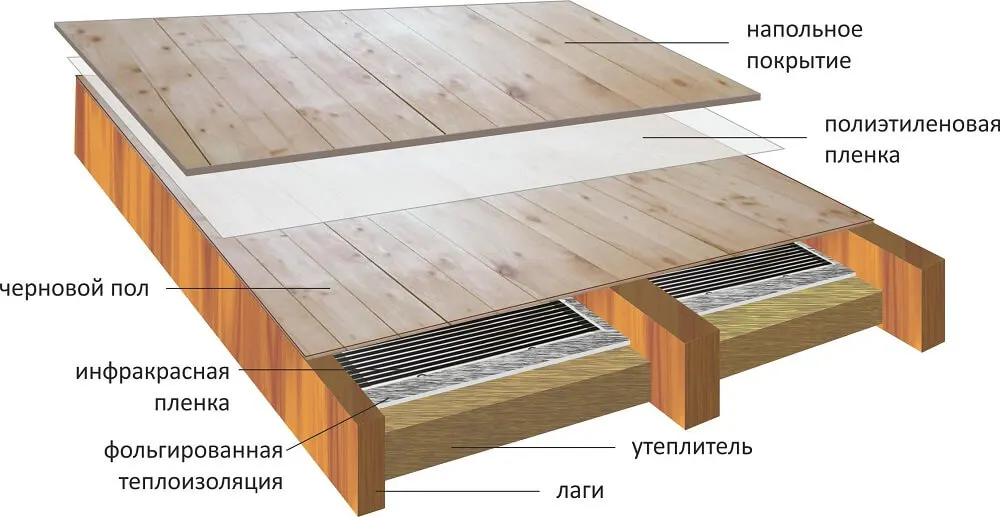

Укладка пленочного пола между лагами

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

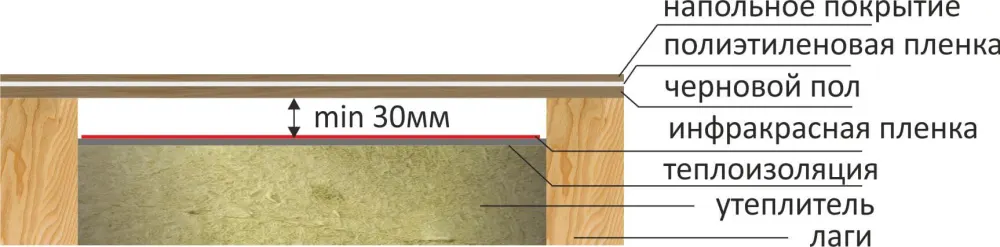

Схема укладки инфракрасной пленки на фольгированную теплоизоляцию

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

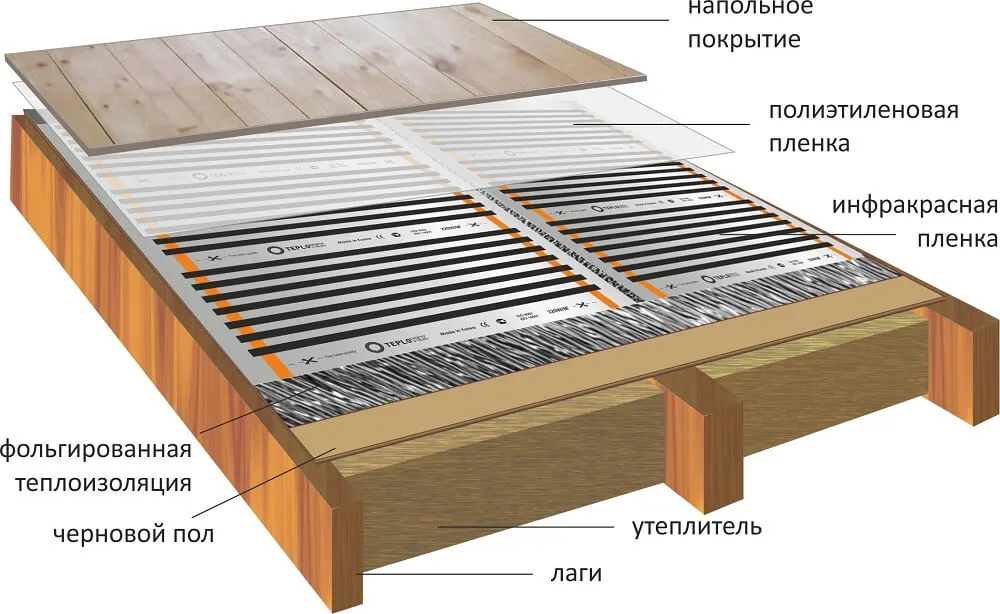

Укладка пленочного пола на плоское основание

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

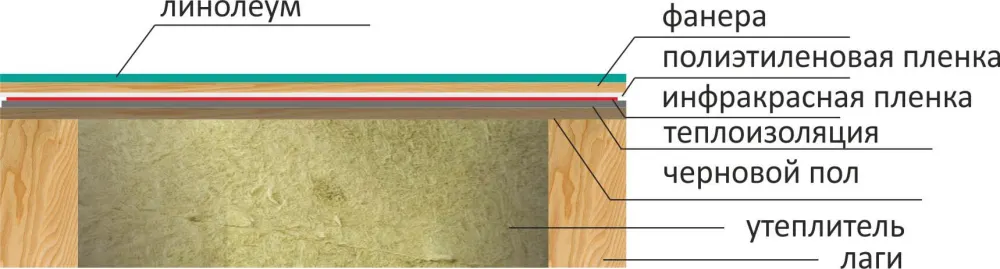

Схема укладки пленочного пола под линолеум


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5
Пленочный теплый пол Teplotex-0.5
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см
Пленочный теплый пол Teplotex-0.8
Пленочный теплый пол Teplotex-0.8
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см
Пленочный теплый пол Teplotex-1.0
Пленочный теплый пол Teplotex-1.0
  • Мощность: 220 Вт
  • Назначение: обогрев пола
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Макс. температура (воздействия): 60 °C
  • Шаг отреза: 25 см

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

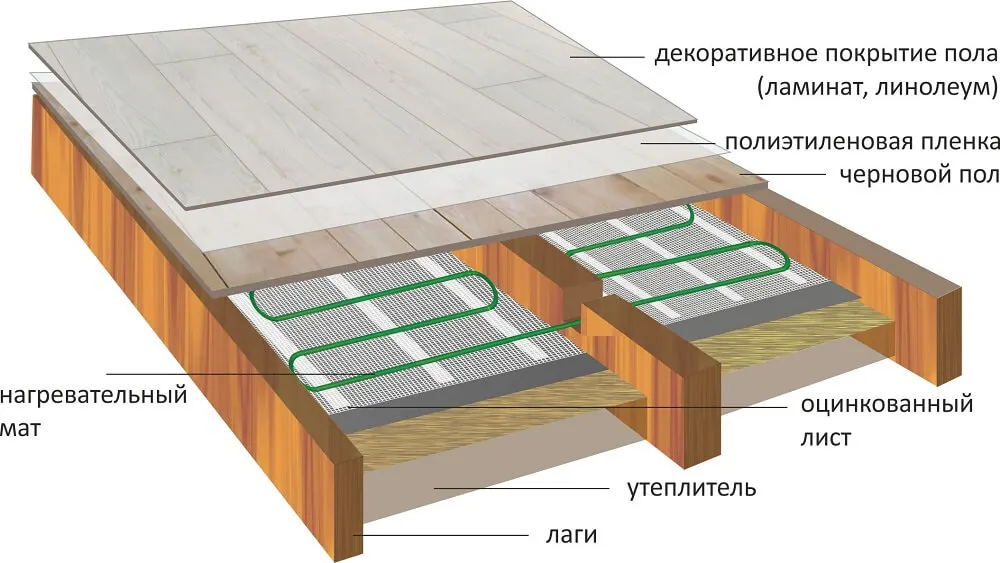

Укладка нагревательных матов

Укладка нагревательных матов

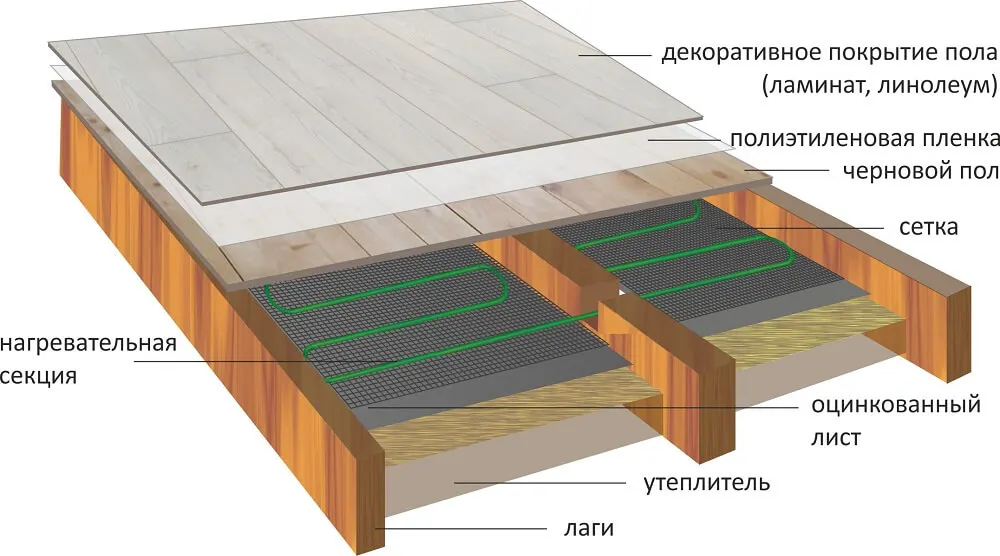

Укладка нагревательных секций

>Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

Терморегуляторы для теплого пола

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)
Нагревательный мат Gulfstream МГС2 (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3.5 м²
  • Площадь обогрева max: 3.5 м²
Нагревательный мат Gulfstream МГС2 (1 м²)
Нагревательный мат Gulfstream МГС2 (1 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 4 м²
  • Площадь обогрева max: 4 м²
Нагревательный мат NanoThermal (0,5 м²)
Нагревательный мат NanoThermal (0,5 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 3.5 м²
  • Площадь обогрева max: 3.5 м²
Нагревательный мат NanoThermal (1 м²)
Нагревательный мат NanoThermal (1 м²)
  • Мощность: 14 Вт
  • Назначение: обогрев пола
  • Экран: алюминиевая фольга
  • Тип обогрева: комфортный
  • Площадь обогрева min: 4 м²
  • Площадь обогрева max: 4 м²

Укладка нагревательных секций на деревянное основание

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Крепления нагревательного кабеля с помощью монтажной ленты

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

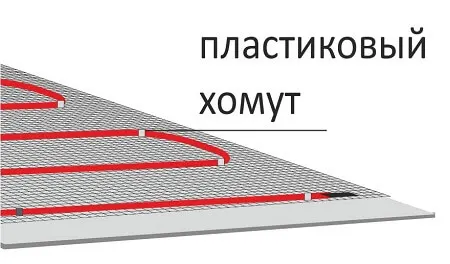

Крепления нагревательного кабеля с помощью пластиковых хомутов

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

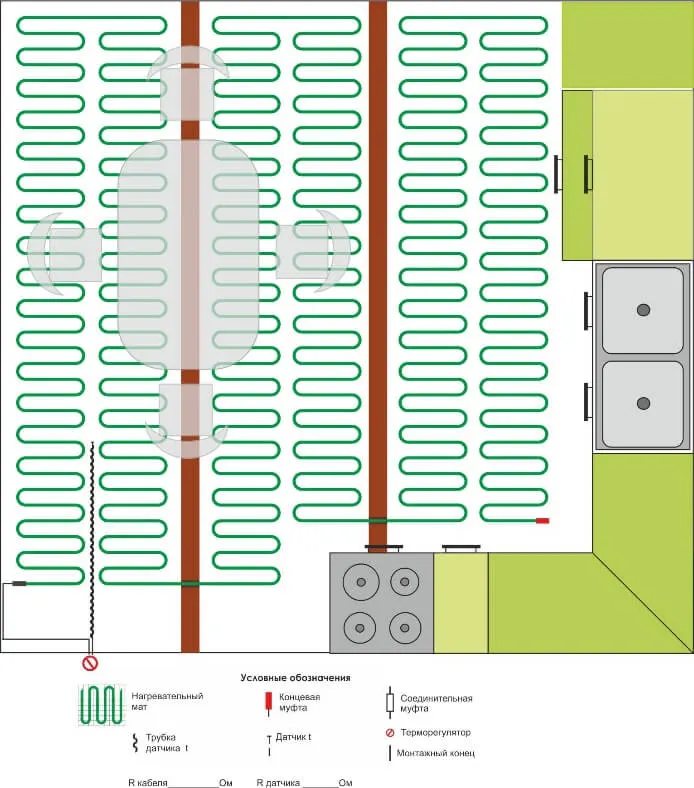

Планировка размещения теплого пола на кухне Универсальный кабельный теплый пол Oasis
Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)
  • Мощность: 20 Вт
  • Назначение: обогрев пола
  • Экран: оплетка из луженых медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: ПВХ
  • Тип: резистивный
Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)
  • Мощность: 20 Вт
  • Назначение: обогрев пола
  • Экран: оплетка из луженых медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: ПВХ
  • Тип: резистивный
Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный
Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)
  • Мощность: 14 Вт
  • Назначение: обогрев пола / обогрев теплиц
  • Экран: алюминиевая фольга + дренажная жила из медных проволок
  • Тип обогрева: основной / комфортный
  • Тип изоляции: фторопласт
  • Тип: резистивный

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.
