Шкафы управления освещением: современное решение для эффективного контроля света
В эпоху цифровизации и стремления к энергоэффективности шкафы управления освещением (ШУО) становятся неотъемлемой частью инфраструктуры самых разных объектов — от городских улиц до промышленных предприятий. Ниже информация о том, что это за устройства, как они работают и какие преимущества дают.
Что такое шкаф управления освещением?
Шкаф управления освещением — это специализированное электротехническое устройство, предназначенное для централизованного контроля и управления осветительными системами. По сути, это центр управления освещением объекта, который не только включает и выключает свет, но и выполняет другие важные функции, оптимизируя работу освещения.

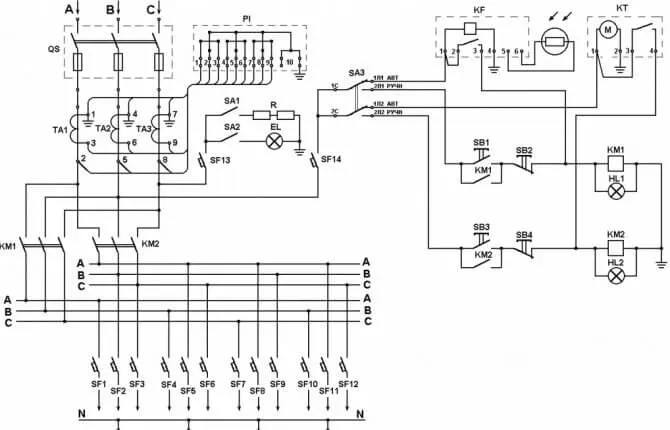

Пример схемы работы ШУО.
Основные функции
Современные ШУО выполняют широкий спектр задач:
- Автоматическое управление: включение/выключение по расписанию, астрономическому таймеру (с учётом времени восхода и захода солнца).
- Регулировка яркости (диммирование): плавное изменение интенсивности освещения для экономии электроэнергии.
- Управление по датчикам: реакция на сигналы датчиков движения, освещённости, присутствия.
- Защита оборудования: от перегрузок, коротких замыканий, скачков напряжения.
- Учёт электроэнергии: фиксация потребления с возможностью передачи данных в систему АСКУЭ.
- Дистанционный контроль: управление через GSM, Ethernet, Wi Fi или интеграцию в SCADA системы.
- Диагностика и оповещение: выявление неисправностей, отправка аварийных сигналов на пульт диспетчера.
- Создание сценариев освещения: разные режимы работы для различных ситуаций (праздники, режим экономии и т.д.).
Где применяются ШУО?
Шкафы управления освещением используются на самых разных объектах:
- Городское освещение: улицы, дороги, площади, парки, скверы, мосты.
- Промышленность: заводы, склады, логистические комплексы, территории предприятий.
- Коммерческая недвижимость: торговые центры, бизнес центры, гостиницы, рестораны.
- Социальная инфраструктура: школы, больницы, спортивные сооружения, культурные учреждения.
- Транспорт: аэропорты, вокзалы, тоннели, автостоянки, станции метро.
- Архитектурная подсветка: фасады зданий, памятники, ландшафтное освещение.
- Частные объекты: коттеджные посёлки, загородные дома, территории СНТ.
Виды шкафов управления освещением
Классифицировать ШУО можно по нескольким критериям:
По способу монтажа
- навесные (монтируются на стену);
- встраиваемые (устанавливаются в нише);
- напольные (установка на основание, в основном для больших систем освещения).
По типу сети
- однофазные (для нагрузок до 10 кВт);
- трёхфазные (для мощных систем).
По месту установки
- для установки в помещениях (степень защиты IP31–IP41);
- уличные (влаго и пылезащищённые, IP54–IP65).
По уровню автоматизации
- релейно контакторные (базовое управление основано на жёсткой логике);
- на базе ПЛК (программируемые контроллеры с гибкими настройками);
- интеллектуальные (с ПО для анализа и оптимизации, поддержкой IoT).
По назначению
- ШУНО (шкафы управления наружным освещением);
- ЩО (щиты освещения для помещений);
- специализированные (для архитектурной подсветки, аварийного освещения и т.д.).
Преимущества использования ШУО
Внедрение шкафов управления освещением даёт ряд существенных преимуществ:
- Экономия электроэнергии до 30–40 % за счёт автоматизации и диммирования.
- Увеличение срока службы оборудования благодаря защите от перепадов напряжения и перегрузок.
- Снижение эксплуатационных затрат за счёт удалённого мониторинга и своевременной диагностики.
- Повышение комфорта и безопасности благодаря гибким сценариям освещения.
- Масштабируемость — возможность расширения системы без замены основного оборудования.
- Интеграция с другими системами (умный дом, умный город, АСУ ТП).
- Соответствие нормативам по энергоэффективности и безопасности.
Как выбрать шкаф управления освещением?
При подборе ШУО необходимо учитывать следующие параметры:
- Мощность нагрузки — суммарная мощность всех подключаемых светильников, прожекторов плюс запас 25–30 %.
- Количество каналов управления — необходимо определить сколько независимых групп освещения нужно контролировать.
- Условия эксплуатации — для улицы выбираются шкафы с IP54 и выше, для помещений достаточно IP31.
- Тип управления — ручное, автоматическое или комбинированное.
- Необходимость учёта электроэнергии — если требуется, подойдут модели со встроенными счётчиками.
- Возможность дистанционного управления — GSM, Ethernet или другие интерфейсы.
- Совместимость с существующим оборудованием — необходимо проверить соответствие стандартам и протоколам связи.
Типичные ошибки при выборе
Чтобы избежать проблем в эксплуатации, избегайте следующих ошибок:
- занижение запаса по мощности и каналам управления;
- игнорирование степени защиты корпуса для уличных установок;
- экономия на качестве компонентов (автоматы, контакторы);
- отсутствие резерва для будущего расширения системы;
- выбор слишком сложной системы для простых задач;
- недооценка важности сервисного обслуживания и поддержки.

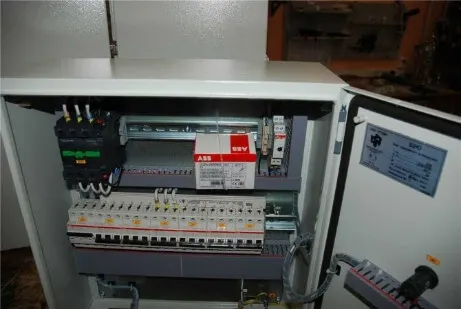

Условия эксплуатации шкафов управления наружным освещением (ШУНО)
Шкафы управления наружным освещением (ШУНО) предназначены для работы в сложных внешних условиях. Чтобы оборудование служило долго и безотказно, важно соблюдать регламентированные условия эксплуатации.
Климатические требования
ШУНО должны устанавливаться в местах, где соблюдаются следующие климатические условия:
- отсутствие прямого воздействия атмосферных осадков на корпус (если степень защиты ниже IP54);
- защита от сильного ветра и механических повреждений;
- отсутствие резких перепадов температуры, вызывающих образование конденсата внутри шкафа;
- учёт сезонных изменений: зимой — низкие температуры, летом — нагрев корпуса под прямыми солнечными лучами.
Требования к окружающей среде
В месте установки ШУНО недопустимо наличие:
- токопроводящей пыли в высокой концентрации;
- агрессивных химических веществ, паров кислот, щелочей, солей;
- взрывоопасных или легковоспламеняющихся веществ;
- высокой концентрации водяных паров, тумана, брызг;
- коррозионно активных агентов (например, вблизи промышленных выбросов или морского побережья без дополнительной защиты).
Механические и сейсмические условия
- место установки должно быть устойчивым, исключающим вибрации и удары;
- не допускается монтаж в зонах с повышенной сейсмической активностью (свыше 6 баллов по шкале MSK 64 без специальных креплений);
- конструкция крепления должна выдерживать ветровые нагрузки и обледенение.
Требования к размещению и монтажу
Правильная установка ШУНО критически важна для надёжной работы:
- шкаф должен быть надёжно закреплён на прочной опоре (стене, столбе, фундаменте);
- необходимо обеспечить свободный доступ для обслуживания и ремонта (расстояние от стен, ограждений — не менее 0,8–1 м);
- подводящие кабели должны быть защищены от механических повреждений и атмосферных воздействий;
- обязательно выполнение заземления корпуса согласно ПУЭ (правилам устройства электроустановок);
- при установке на улице рекомендуется предусмотреть козырёк или навес для дополнительной защиты от осадков и солнца.
Степень защиты корпуса (IP)
Степень защиты выбирается в зависимости от условий размещения:
- IP54 — защита от пыли и брызг воды: подходит для большинства уличных условий.
- IP65 — полная защита от пыли и струй воды: рекомендуется для зон с сильным загрязнением, частыми осадками, вблизи дорог с мойкой.
- IP66 — защита от сильных струй воды и пыли: для экстремальных условий (промышленные зоны, прибрежные районы).
Соответствие степени защиты регламентируется ГОСТ 14254 96.
Нормативные документы
Эксплуатация ШУНО должна соответствовать следующим стандартам:
- ГОСТ 15150 69 — определяет климатические исполнения и категории размещения электрооборудования.
- ПУЭ (Правила устройства электроустановок) — требования к монтажу и заземлению.
- ГОСТ Р 51321.1 2007 (МЭК 60439 1) — общие требования к низковольтным комплектным устройствам.
- ГОСТ IEC 60947 1 2017 — требования к коммутационной аппаратуре.
Дополнительные рекомендации по эксплуатации
Чтобы продлить срок службы ШУНО и избежать аварийных ситуаций, рекомендуется:
- Проводить плановые осмотры не реже 1 раза в 6 месяцев: проверять состояние контактов, изоляции, заземления, защитных устройств.
- Контролировать температурный режим внутри шкафа, особенно в летний период; при необходимости — устанавливать вентиляционные решётки или терморегуляторы.
- Следить за чистотой корпуса и вентиляционных отверстий, удалять грязь, снег, наледь.
- Проверять работу автоматики (реле времени, фотодатчиков, контроллеров) и корректировать настройки в соответствии с сезоном.
Щиты питания для переносных светильников: безопасность и надёжность в опасных условиях
Работа с переносными осветительными приборами в сложных условиях требует особого внимания к безопасности. В помещениях с повышенной опасностью (например, во влажных подвалах, на строительных площадках или в цехах с металлическим оборудованием) питание установки от сетевого напряжения 220В может представлять серьёзную угрозу.
Почему нужно снижать напряжение?
Стандартное сетевое напряжение (220В) опасно при случайном контакте с токоведущими частями. В условиях повышенной влажности, наличия металлических конструкций или ограниченного пространства риск поражения электрическим током резко возрастает.
Чтобы минимизировать опасность, используют пониженное напряжение — не более 50, а в особо сложных случаях — всего 12В. Это существенно снижает риск травмы при случайном прикосновении к оголённым проводам или неисправному оборудованию.
Что такое щит питания для переносных светильников?
Это компактное устройство, которое делает работу с переносным освещением безопасной. Оно преобразует опасное сетевое напряжение в безопасное и распределяет его к осветительным приборам.
Типичный щит питания включает в себя три основных элемента:
- Понижающий трансформатор — он преобразует стандартные 220В сети в безопасные 12-50В.
- Автоматический выключатель — защищает оборудование от перегрузок и коротких замыканий. Если что то пойдёт не так, он мгновенно отключит питание, предотвращая аварию.
- Розетка — удобная точка подключения для переносных светильников. Просто вставляете вилку — и можете работать.
Когда нужно напряжение 12 В?
Хотя 50В уже достаточно безопасно для многих условий, иногда требуется ещё более низкое напряжение — 12 В. Его используют в самых сложных ситуациях, когда риск поражения током особенно высок.
Когда это необходимо:
- Тесные и замкнутые пространства. В колодцах, резервуарах, небольших технических помещениях сложно избежать случайных касаний металлических поверхностей. практически исключает опасность.
- Частый контакт с металлом. Если работник постоянно касается металлических конструкций (например, при сварке или монтаже), даже небольшое напряжение может быть рискованным.
- Неудобные рабочие позы. Когда приходится работать лёжа, в согнутом положении или в ограниченном пространстве, вероятность повредить кабель или задеть токоведущие части возрастает. Пониженное напряжение страхует на случай аварии.
- Высокая влажность. В сырых помещениях, подвалах, на открытых площадках в дождь вода может стать проводником тока.
Как подключить светильники?
У щита питания есть два варианта подключения:
- Через розетку — самый простой способ. Подключаете переносной светильник напрямую, как обычный электроприбор. Удобно для временного освещения.
- Через кабельные линии — если нужно стационарно подключить несколько светильников, можно развести кабели от щита напрямую к местам установки. Это подходит для организации постоянного локального освещения на участке.
Преимущества использования щитов питания переносных светильников
- Безопасность. Главное преимущество — защита людей от поражения электрическим током.
- Надёжность. Оборудование защищено от перегрузок и коротких замыканий.
- Простота использования. Не нужно самостоятельно собирать схему — всё уже готово к работе.
- Соответствие нормам. Такие щиты соответствуют требованиям ПУЭ (Правил устройства электроустановок) и других стандартов безопасности.
- Мобильность. Компактные ящики легко перемещать между объектами.

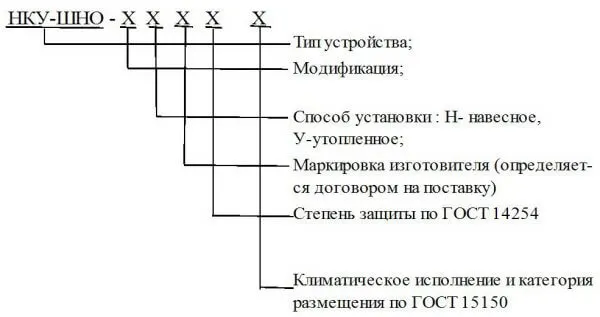

Структура обозначений
Стандартная общепринятая форма обозначения данных изделий:
ШУО-ХХХ-УУУ-ХХ-УУ
- ШУО – шкаф управления освещением;
- XXX – номинальный ток;
- YYY – режим управления с суточным таймером, фотореле, комбинированный;
- XX – степень защиты от пыли и влаги (IPXY);
- YY – климатическое исполнение.

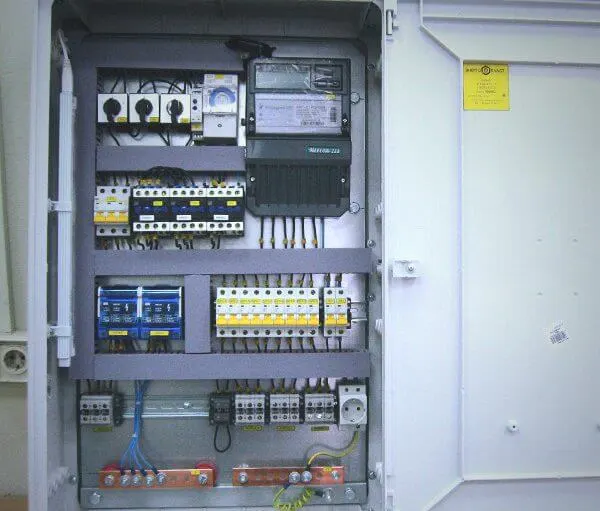

Пример состава шкафа управления освещением (ШУО)
Состав шкафа управления освещением зависит от задач объекта, но типовой ШУО включает следующие компоненты, которые можно сгруппировать по функциональным блокам.

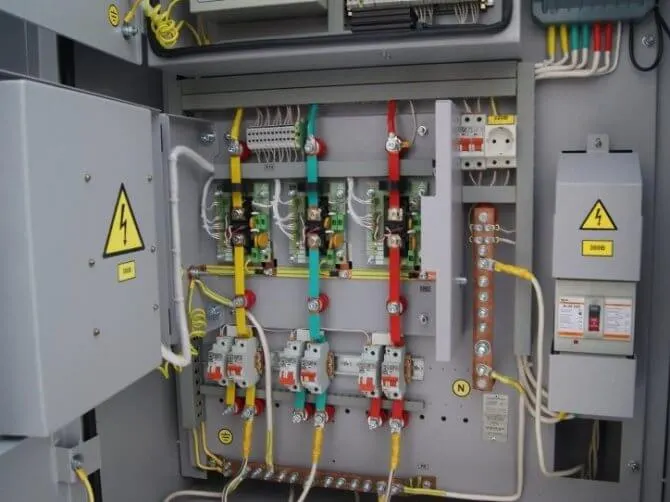

Силовой блок
- Вводной автоматический выключатель — защищает всю схему от перегрузок и коротких замыканий, позволяет безопасно отключать питание.
- Контакторы (магнитные пускатели) — коммутируют цепи питания групп освещения (включение/выключение мощных нагрузок). Количество зависит от числа управляемых линий.
- Автоматические выключатели групповых линий — обеспечивают индивидуальную защиту каждой цепи освещения.
- Устройство защитного отключения (УЗО) — защищает от токов утечки, повышает электробезопасность.
- Шины N (нулевая) и PE (заземления) — служат для подключения нулевых и защитных проводников.
Блок управления и автоматики
- Программируемый логический контроллер (ПЛК) или реле времени — задаёт расписание работы освещения (суточное, недельное, астрономическое).
- Фотореле (датчик освещённости) — включает/выключает свет в зависимости от уровня естественной освещённости (рассвет/закат).
- Датчики движения/присутствия — активируют освещение при обнаружении людей в зоне контроля.
- Регуляторы яркости (диммеры) — позволяют плавно изменять интенсивность света для экономии электроэнергии.
- Переключатель режимов (ручное/автоматическое управление) — даёт возможность оперативно переключиться на ручное управление при необходимости.
Измерительный и учётный блок
- Счётчик электроэнергии — фиксирует потребление энергии для учёта и анализа. Может передавать данные в АСКУЭ.
- Измерительные трансформаторы тока (при токах свыше 50-100 А) — используются для корректной работы счётчика непрямого включения.
- Амперметры и вольтметры — отображают текущие параметры сети (напряжение, ток).
Коммуникационный блок
- GSM модем или Ethernet модуль — обеспечивает удалённое управление и мониторинг через интернет или мобильную сеть.
- Интерфейс RS 485 — служит для связи с вышестоящей системой диспетчеризации.
- Антенна (для GSM модемов) — усиливает сигнал мобильной связи.
Элементы индикации и управления на двери шкафа
- Кнопки «Пуск»/«Стоп» — для ручного запуска и остановки системы освещения.
- Световые индикаторы (зелёный — питание, красный — авария) — показывают статус работы шкафа.
- Переключатель выбора режима (автоматический/ручной/отключено) — позволяет оперативно менять режим работы.
- Дисплей (в продвинутых моделях) — отображает параметры сети, ошибки, статистику потребления.
Вспомогательные компоненты
- Источник бесперебойного питания (ИБП) или аккумулятор — поддерживает работу контроллера и связи при пропадании сетевого напряжения.
- Нагреватель с терморегулятором (для уличных шкафов) — предотвращает образование конденсата и замерзание электроники зимой.
- Вентилятор с термостатом — охлаждает оборудование при перегреве.
- Сальники (кабельные вводы) — герметизируют вводы кабелей, защищают от влаги и пыли.
- Клеммные колодки — обеспечивают надёжное подключение проводов.
- Молниезащита и ограничители перенапряжений (ОПН) — защищают оборудование от импульсных перенапряжений.

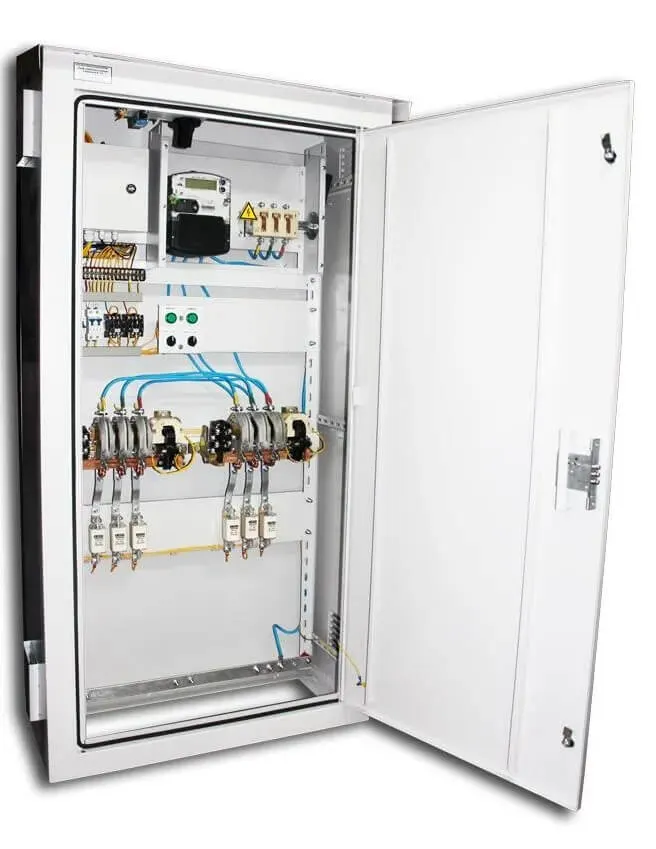

Конструктивные элементы корпуса
- Металлический корпус с антикоррозийным покрытием (степень защиты IP54 или IP65 для улицы, IP31 для помещений).
- Дверь с замком — защищает от несанкционированного доступа.
- Монтажные панели — служат основой для крепления аппаратуры.
- Заземляющие зажимы — гарантируют надёжное подключение к контуру заземления.

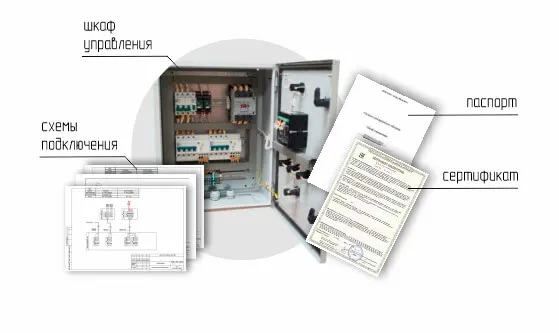

Комплектация ШУО
Стандартный пакет поставки ШУО:
- Сам шкаф управления;
- Паспорт-инструкция по эксплуатации изделия;
- Комплект электрических схем;
- Сертификат соответствия.
Шкафы управления освещением — это не просто электрощиты, а современные системы, которые делают освещение эффективным, экономичным и удобным. Внедрение ШУО позволяет не только сократить расходы на электроэнергию, но и повысить уровень комфорта и безопасности на любом объекте.
Современные технологии дают возможность подобрать решение под любые задачи — от простого уличного освещения до сложных интегрированных систем «умного города». Грамотно выбранный шкаф управления освещением прослужит долгие годы, окупая вложения за счёт экономии и надёжности работы.
- Рассчитаем требуемые параметры
- Подберем комплектующие
- Разработаем проект
