Терморегулятор ТР-340

Артикул
N002212
Назначение
Кровля
Способ установки
На DIN рейку
Датчик температуры
Выносной
Тип регулятора температуры
Электронный
Габариты, мм
70 х 95 х 60 мм
Все характеристики
WApp
Быстрый
ответ!
Бесплатная доставка

Основные характеристики

Артикул
N002212
Назначение
Кровля
Способ установки
На DIN рейку
Датчик температуры
Выносной
Тип регулятора температуры
Электронный
Габариты, мм
70 х 95 х 60 мм
Взрывозащита
Нет
Напряжение в сети, В
220 В
Диапазон измерения температур, °C
-20... 40 °C
Степень защиты IP
IP20
Потребляемая мощность, Вт
1.3 Вт
Максимальный ток нагрузки, А
16 А

Описание товара

Терморегулятор ТР-340 используется для корректировки работы системы обогрева кровли.

Комплект поставки включает в себя:

  • Регулятор температуры ТР-340, 1 шт.
  • Паспорт вместе с инструкцией, 1 шт.

Работа терморегулятора ТР-340

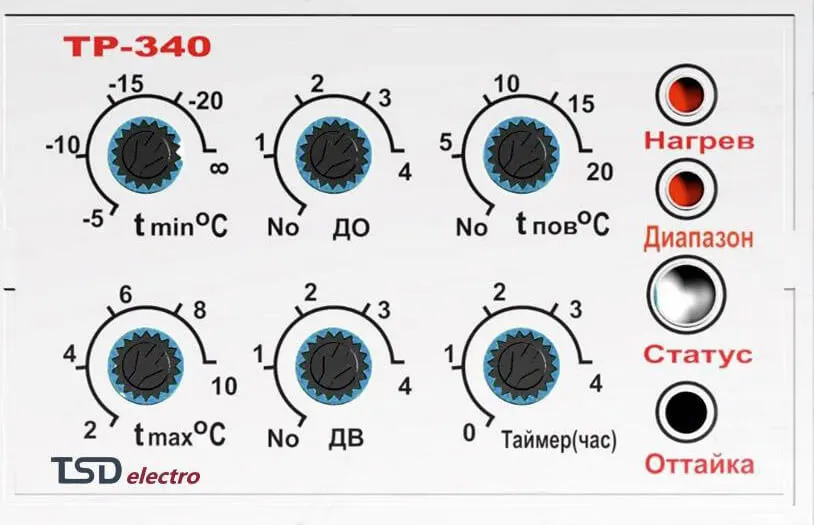

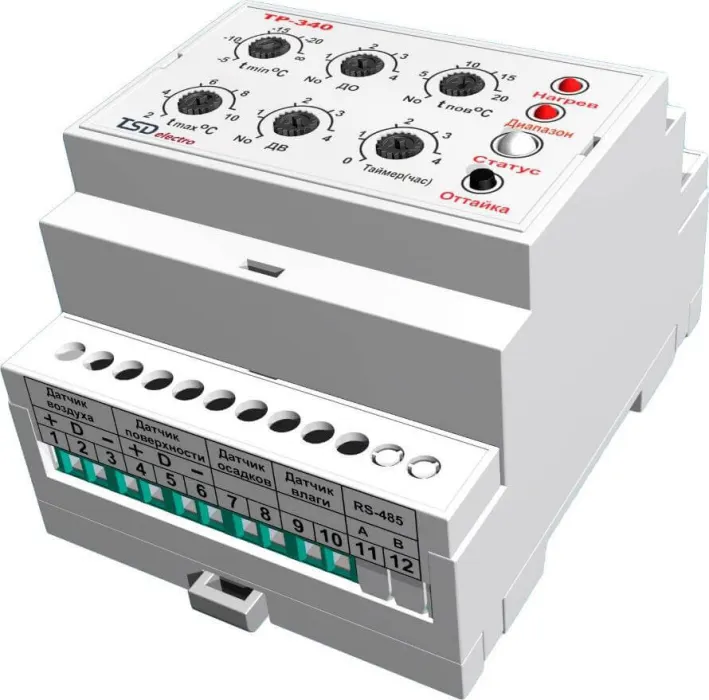

Регулятор температуры представляет из себя корпус с несколькими элементами управления на лицевой стороне. Внутри корпуса расположены электронный блок, предохранитель и два ряда клеммников, куда подключают детекторы, питание и нагрузку.

К ТР-340 подключают следующие измерительные устройства: температуры ST22, дождя/снега TSP 01, воды TSW01 или их аналоги.

Терморегулятор постоянно мониторит температуру окружающей среды и как только она пересекает пределы заданного диапазона — включается реле К1. Его можно задействовать для электропитания передатчика осадков.

Когда измерительные устройства снега, дождя и воды не применяются, запускается реле нагрузки К2. Параллельно отслеживаются показания датчика температуры окружающей среды, чтобы она оставалась в пределах необходимого диапазона.

При условии, что хотя бы один из передатчиков подключён к терморегулятору, то после срабатывания реле К1, прибор сразу же начинает отслеживать влагу и осадки. После того, как образуется жидкость на одном из измерительный устройств происходит включение реле К2. Обогрев продолжит работать, пока хотя бы один из детекторов будет фиксировать присутствие жидкости.

Для правильной работы терморегулятора нужен всего 1 датчик — температуры воздуха. Прочие — опциональны и выбираются под конкретную задачу.

Регуляторами датчиков устанавливается чувствительность к дождю, снегу и воде. При максимальной чувствительность, выставленной на 4 единицы, устройства будут срабатывать при наличии минимального количества осадков и влаги. Если выставить чувствительность на единицу, то потребуется гораздо большее количество влаги, дождя и снега для их срабатывания.

Регулятором «tпов» устанавливается необходимая температура нагреваемой поверхности.

Если регулятор какого-либо из датчиков вывернут в крайнее левое положение до обозначения «No», то датчик становится неиспользуемым для системы, даже если он подключён к реле.

При подключении детекторов снега, дождя, влаги и температуры воздуха необходимо выставить ручки регуляторов на нужные значения. Если какой-либо из передатчиков отсутствует, то его регулятор нужно выкрутить в положение «No».

«Оттайка» запускает работу системы обогрева вне зависимости от показаний датчиков на время, выставленное на таймере.

Гарантия

Устройство ТР-340 испытано на заводе производителя и признано пригодным к эксплуатации.

Гарантия — 2 года с момента реализации.

Во время действия гарантийного периода потребитель в праве рассчитывать на ремонт, либо замену неисправного прибора, при обнаружении дефектов, произошедших по вине изготовителя. При условии следования указаниям по эксплуатации и монтажу изложенных в инструкции.

Если в паспорте отсутствует записать от торгующей организация, то гарантия отчитывается с моменты выпуска устройства предприятием, на котором оно было изготовлено.

Все услуги по гарантии предоставляются только при наличии паспорта данного устройства.
