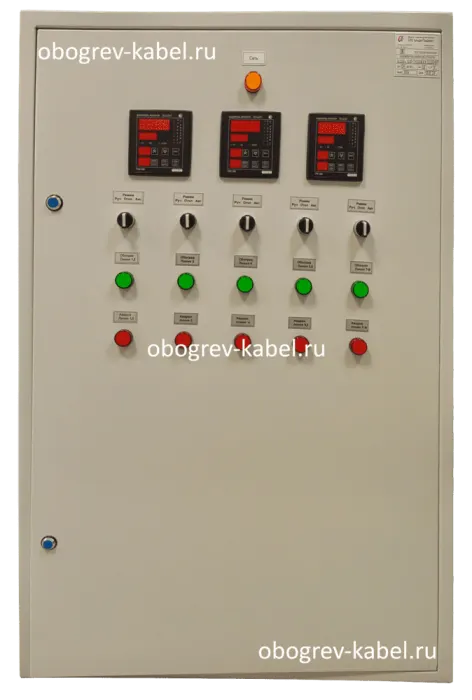

Шкаф управления ШУЭОт-6.10-Т42320БХХ-221202-07-Т S

Розничная цена:

520 000 р. / шт

1 040 000 р.

Артикул: N002508

Назначение: Трубопровод

Общая мощность системы, кВт: 6.57 кВт

Способ установки: Настенный

Размещение: В помещении

Страна производства: Россия

Бренд: СКО Альфа-Проджект

Все характеристики

WApp

Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Характеристики

Описание

Сертификаты

Отзывы

Основные характеристики

Артикул: N002508

Назначение: Трубопровод

Общая мощность системы, кВт: 6.57 кВт

Способ установки: Настенный

Размещение: В помещении

Страна производства: Россия

Габариты, мм: 1200 х 750 х 300 мм

Взрывозащита: Нет

Напряжение в сети, В: 220 В

Категория электроснабжения: 2

Количество фаз питания: 3

Производитель элементной базы: DEKraft

Оборудование управления: ТРМ-138В-Р

Степень защиты IP: IP31

Количество отходящих линий электрообогрева: 10

Материал корпуса: Сталь

Описание товара

Шкаф управления (ШУ) используется для размещения оборудования, которое отвечает за организацию и управление различными системами: приемом и распределением электроэнергии, защитой от перегрузок электрических цепей, коротких замыканий и утечки токов. Кроме того, он может управлять системой электрообогрева технологического или иного объекта (объектов) в автоматическом или ручном режиме.

В шкафу предусмотрен неавтоматический выбор источника питания с одного из двух силовых вводов. Реализована система взрывозащиты класса «искробезопасная цепь» для линий датчиков. Шкаф также обеспечивает передачу технологических и аварийных сигналов типа «сухой контакт» на верхний уровень автоматизированной системы управления технологическими процессами (АСУТП).

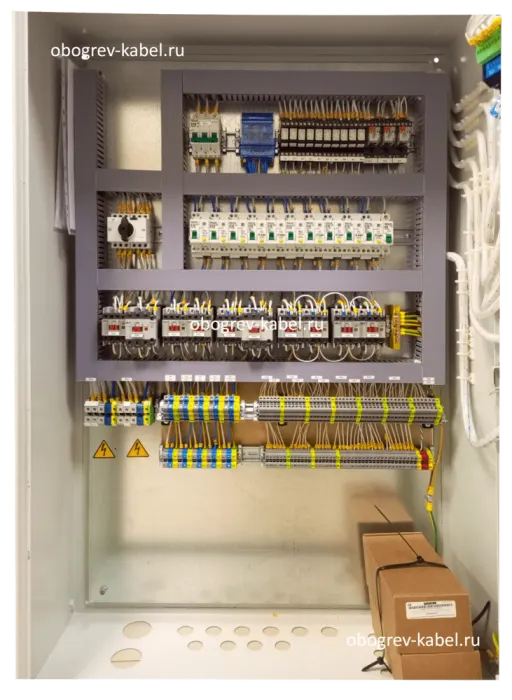

Силовая часть ШУ состоит из вводного переключателя нагрузки QS, обеспечивающего выбор работающего ввода. Через автоматический выключатель QF0 подключены 10 групп коммутационно-защитной аппаратуры, состоящих из дифференциальных автоматов QFD1… QFD10 и контакторов КМ1… КМ10. Группы образуют силовые линии питания нагревательных секций, расположенных на объектах обогрева. Дифференциальный автоматический выключатель обеспечивает защиту силовой цепи группы от перегрузок, токов к. з. и токов утечки на землю. Контактор осуществляет коммутацию цепей нагревательных секций по сигналам управления. От вводного автоматического выключателя запитан автомат защиты цепей управления SF1.

Комплектация шкафа управления

Наименование	Тип
Щит	1200х750х300 IP31 IEK
Выключатель реверсивный 3Р 2Н	40А OptiSwitch DI-40-3C
Авт. выкл.	3Р С40А ВА-101
Кросс-модуль	3L+PEN 4х7
Шина PE	6х9-14/2
Авт. выкл.	1Р С6А ВА-101
АВДТ	2Р С25А/30мА ДИФ-102
АВДТ	2Р С16А/30мА ДИФ-102
Kонтактор	25А 230В КМ-103
Kонтактор	18А 230В КМ-103
Переключатель	ПЕ-22 3 поз. 2NO
реле промежуточное, комплект	Hongfa 2CO 230В АС
Лампа сигнальная	AD22-DS-230 жел.
Лампа сигнальная	AD22-DS-230 зел.
Лампа сигнальная	AD22-DS-230 кр.
Регулятор температуры	ТРМ-138В-Р
Клемма	16мм2 серый
Клемма	16мм2 синий
Клемма	16мм2 РЕ ж-зел.
Клемма	10мм2 серый
Клемма	10мм2 синий
Клемма	10мм2 РЕ ж-зел.
Клемма	4мм2 серый
Клемма	4мм2 РЕ ж-зел.
Клемма	4мм2 красный
Заглушка для клеммника	ZCB061GR 2.5-10мм2
Провод	ПУГВ 1х6
Провод	ПУГВ 1х2,5
Провод	ПУГВ 1х0.5
Кабель	UTP
Ограничитель на Din-рейку	металл
Кабель-канал перф.	40х60 DKC
Маркер кабельный	МКН (комплект 0-9) 2,5мм2
Сальник	PG-42
Сальник	PG-29
Сальник	PG-21
Сальник	PG-16
Сальник	PG-13,5
Реле промежуточное, комплект	Hongfa 4CO 230В АС
Кронштейн Din-рейки	YDN10-KA-045
Лампа сигнальная	AD22-DS-230 зел.
Сальник	PG-11
