Шкаф управления ШУЭО-8/12-Т222ПИПх-220504-4-М ПС

Розничная цена:
608 944 р. / шт
Артикул
N002230
Способ установки
настенный
Назначение
трубопровод
Материал корпуса
сталь
Размещение
в помещении
Страна производства
Россия
Бренд
СКО Альфа-Проджект
Все характеристики

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Бесплатная доставка

Основные характеристики

Артикул
N002230
Способ установки
настенный
Назначение
трубопровод
Материал корпуса
сталь
Размещение
в помещении
Страна производства
Россия
Тип дополнительного оборудования
барьер искробезопасности
Габариты
1200х800х300 мм
Взрывозащита
нет
Напряжение в сети
220 В
Производитель элементной базы
DEKraft
Оборудование управления
ТРМ202-Щ1Р / ПЛК110
Степень защиты IP
IP54

Сертификаты

Сертификат соответствия №0366951
Сертификат соответствия №0366951

Описание товара

Шкаф управления (ШУ) – это неотъемлемый элемент системы электроснабжения, который предназначен для размещения аппаратуры, приема и распределения электроэнергии, а также защиты электрических цепей от перегрузок, коротких замыканий и токов утечки. Однако, его функциональность не ограничивается только этими задачами. ШУ также выполняет управление системой электрообогрева технологического или иного объекта в автоматическом или ручном режиме.

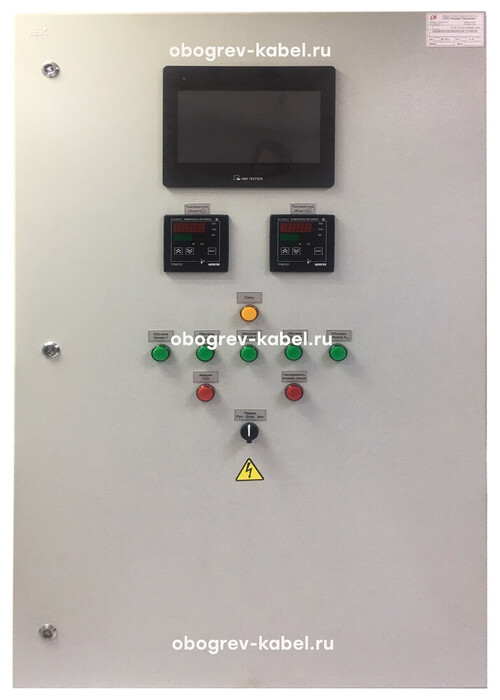

ШУ обеспечивает передачу информации о состоянии системы электрообогрева на верхний уровень АСУ по интерфейсу RS-485. Кроме того, в ШУ реализовано местное управление в ручном и автоматическом режимах с выводом индикации о состоянии температурных параметров и аппаратуры на панель индикации и индикаторные лампы, установленные на двери.

ШУ поставляется с предустановленным программным обеспечением, что позволяет значительно упростить процесс настройки и эксплуатации. Однако, для надежной работы ШУ необходимо эксплуатировать его в сухом отапливаемом помещении, где отсутствуют агрессивные примеси.

Кроме того, в ШУ организована система взрывозащиты типа «искробезопасная цепь» по измерительным линиям датчиков. Это гарантирует безопасность работы системы.

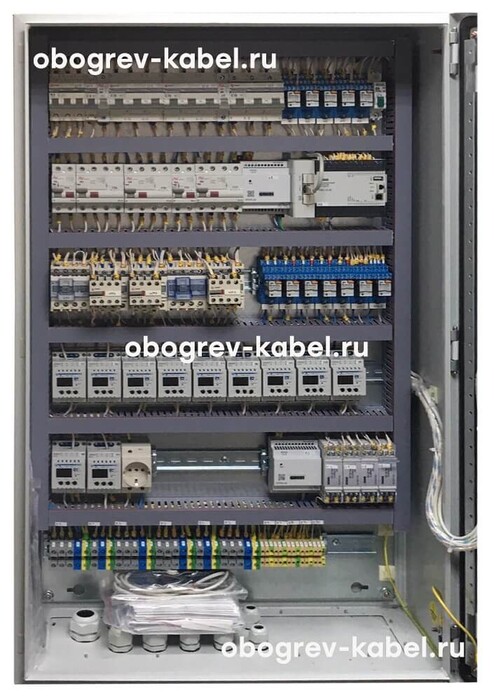

Комплектация

Наименование
Бокс 1200х750х300 YKM-06-54
Выключатель нагрузки ВН-32 3П 40А SL63-3-40-pro
Авт. выкл. AV-10 3P 16A (C) 10kA EKF AVERES mcb10-3-16C-av
Авт. выкл. AV-10 1P 25A (C) 10kA EKF AVERES mcb10-1-25C-av
Авт. выкл. AV-10 1P 16A (C) 10kA EKF AVERES mcb10-1-16C-av
Авт. выкл. ВА 47-63 1Р С6А mcb4763-1-06C-pro
УЗО DV 4P 25А/30мА (AC) EKF AVERES rccb-4-25-30-ac-av
УЗО DV 2P 25А/30мА (AC) EKF AVERES rccb-2-25-30-ac-av
Контактор КМЭ- 25А 230В ctr-s-25-220
Приставка конт. ПКЭ-22 ctr-sc-25
Реле 55.34.8.230.0040
Колодка 94.04.9SMA
Переключатель 2пол. 3поз. 2НО XB7ND33 3 поз.
Реле макс/мин. тока РМТ-101 РМТ-101
Програм. лог. контр Програм. лог. контр. ПЛК110-24.30.Р.М[02] Овен 24В DC
Блок питания БП60Б-Д4-24 (60Вт/24В)
Панель оператора 10.1″ Weintek cMT2108X (CODESYS, MQTT,OPC UA) + Лицензия EasyAccess 2.0
Терморегулятор ТРМ202-Щ1Р
Барьер ИБ ИСКРА-АТ.03
Резистор 50 Ом/0,125 Вт
Розетка DIN РДЕ-47
Лампа сигнальная AD22-DS 230 жел.
Лампа сигнальная AD22-DS 230 зел.
Лампа сигнальная AD22-DS 230 кр.
Клеммник DKC 16мм серый
Клеммник DKC 16мм синий
Клеммник DKC 16мм желто-зел.
Клеммник DKC 4мм беж.
Клеммник DKC 4мм желто-зел..
Кабель-канал перф. 25х40 L=2000 мм
Заглушка для клеммника ZCB061GR 2.5-10мм2
Провод ПУГВ 1х6
Провод ПУГВ 1х2,5
Провод ПУГВ 1х0.5
DIN-рейка 35х7,5 L=2000 мм
Ограничитель на Din-рейку Металл
Маркер кабельный МКН (комплект 0-9) 2,5мм2
Сальник PG-29
Сальник PG-21
Сальник PG-16
Приставка на переключатель Zbe-101
Изолятор Sm-25
Флеш накопитель 8gd db8001k
