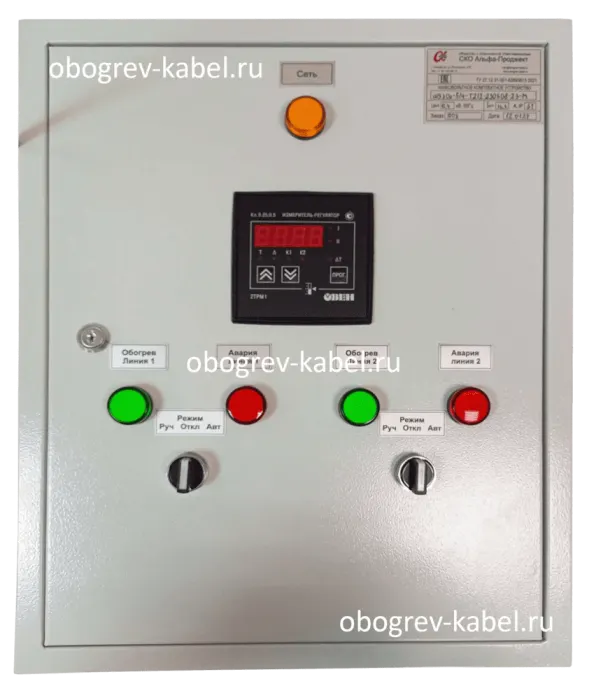

Шкаф управления ШУЭОр-5.4-Т212-230608-23-М S
- Артикул
- N002509
- Назначение
- Резервуар
- Общая мощность системы, кВт
- 4.56 кВт
- Способ установки
- Настенный
- Размещение
- В помещении
- Страна производства
- Россия
- Бренд
- СКО Альфа-Проджект
Внимание! Уточняйте цену шкафа!
Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!
Основные характеристики
- Артикул
- N002509
- Назначение
- Резервуар
- Общая мощность системы, кВт
- 4.56 кВт
- Способ установки
- Настенный
- Размещение
- В помещении
- Страна производства
- Россия
- Габариты, мм
- 500 х 400 х 220 мм
- Взрывозащита
- Нет
- Напряжение в сети, В
- 220 В
- Категория электроснабжения
- 3
- Количество фаз питания
- 3
- Производитель элементной базы
- DEKraft
- Оборудование управления
- 2ТРМ1-Щ1УРР
- Степень защиты IP
- IP31
- Количество отходящих линий электрообогрева
- 2
- Материал корпуса
- Сталь
Описание товара
Шкаф управления П03 ШУЭОр-5.4-Т212-230608-23-М S применяется для корректной работы системы электрического обогрева. Обеспечивает стабильную и безопасную функциональность нагревательной системы на объекте. Конструкционно ШУ выполняет роль стальной брони закрытого типа, которая ограничивает доступ к элементам контроля и защиты расположенным внутри.
Данный шкаф управления является стандартным, с общей мощностью системы 4,56 кВт. Спроектирован специально для управления кабельным электрообогревом, для регулирования процессов по установленному алгоритму с применением датчиков, контролирующих текущие параметры работы систем обогрева и ее среды:
- резервуарами;
- кровлями и водосточными системами;
- открытыми площадками;
- трубопроводами.
Способ монтажа настенный, внутри помещения с сухим климатом, во вне взрывоопасной зоне. Степень защиты IP31 препятствует проникновению пыли, твердых предметов и дождевания в металлический контейнер.
Управление запуском/отключением системы обогрева производится в ручном или автоматическом в режимом.
Комплектация: из 3-х питающих фаз, число подключаемых линий обогрева – 3.
Низковольтная элементная база: производства DEKraft, специально адаптирована под российские параметры электрооборудования.
Комплектация шкафа управления
Наименование | Тип DEK |
---|---|
Щит | 500х400х220 IP31 IEK |
Авт. выкл. | 3Р С32А ВА-101 |
Авт. выкл. | 1Р С6А ВА-101 |
АВДТ | 4Р С25А/30мА ДИФ-101 |
АВДТ | 2Р С6А/30мА ДИФ-102 |
Kонтактор | 25А 230В КМ-103 |
Kонтактор | 9А 230В КМ-103 |
Переключатель | ПЕ-22 3 поз. 2NO |
Реле промежуточное, комплект | Hongfa 2CO 230В АС |
Лампа сигнальная | AD22-DS-230 жел. |
Лампа сигнальная | AD22-DS-230 зел. |
Лампа сигнальная | AD22-DS-230 кр. |
Регулятор температуры | 2ТРМ1-Щ1УРР |
Клемма | 10мм2 серый |
Клемма | 10мм2 синий |
Клемма | 10мм2 РЕ ж-зел. |
Клемма | 4мм2 серый |
Клемма | 4мм2 РЕ ж-зел. |
Заглушка для клеммника | ZCB061GR 2.5-10мм2 |
Провод | ПУГВ 1х4 |
Провод | ПУГВ 1х2,5 |
Провод | ПУГВ 1х0.5 |
Наконечник | |
Ограничитель на Din-рейку | металл |
Кабель-канал перф. | 25х40 DKC |
DIN-рейка 35х7,5 мм DKC | |
Маркер кабельный | МКН (комплект 0-9) 2,5мм2 |
Наклейка | |
Сальник | PG-21 |
Сальник | PG-16 |
Сборочный комплект |
