Шкафы управления обогревом (ШУЭО, ШУ, ШУО, ШУН)

Шкаф управления ШУЭО-8.4-Т111-190718

Розничная цена:

64 750 р. / шт

Артикул: N002053

Способ установки: настенный

Назначение: резервуар

Материал корпуса: сталь

Размещение: в помещении

Страна производства: Россия

Бренд: СКО Альфа-Проджект

Все характеристики

Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Характеристики

Сертификаты

Инструкции

Описание

Отзывы

Основные характеристики

Артикул: N002053

Способ установки: настенный

Назначение: резервуар

Материал корпуса: сталь

Размещение: в помещении

Страна производства: Россия

Тип дополнительного оборудования: нет

Взрывозащита: нет

Напряжение в сети: 380 В

Категория электроснабжения: 1

Количество фаз питания: 3

Производитель элементной базы: DEKraft

Оборудование управления: ТРМ1-Щ1.У.Р

Степень защиты IP: IP54

Количество отходящих линий электрообогрева: 4

Сертификаты

Сертификат соответствия №0366951

Инструкции

Шкаф управления ШУЭО-8.4-Т111-190718.pdf

Описание товара

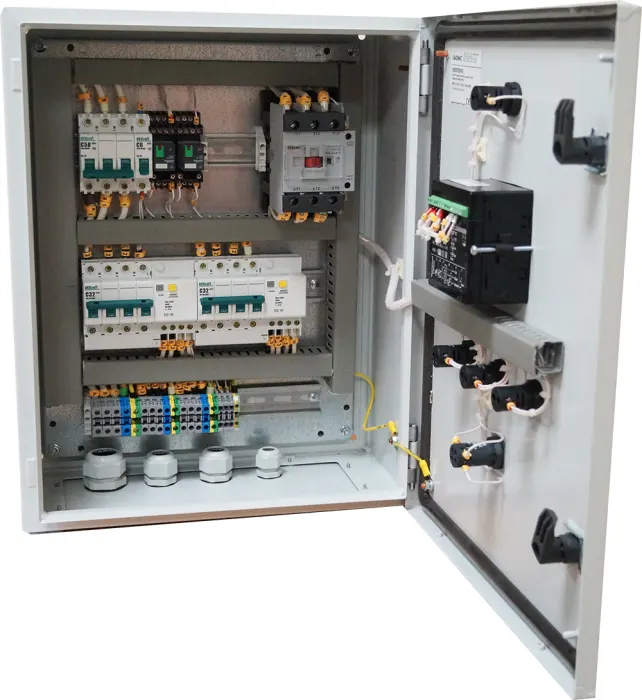

Шкаф управления электрообогревом ШУЭО-8/4-Т111-190718 предназначен для управления системой электрического обогрева вертикального резервуара РВС-500 с целью поддержания положительной температуры его стенки. Шкаф управления может работать как в ручном, так и в автоматическом режимах.

Наименование параметра	Значение
Установленная мощность нагрузки, кВт	7.92
Стартовая мощность нагрузки, кВт	23.76
Номинальная частота питающей сети, Гц	50
Номинальное напряжение питающей сети, В	380
Количество независимых каналов управления, шт	1
Количество подключаемых линий электрообогрева, шт	4
Габаритные размеры, не более, мм:
— Высота	500
— Ширина	400
— Глубина	200
Масса, не более, кг	15

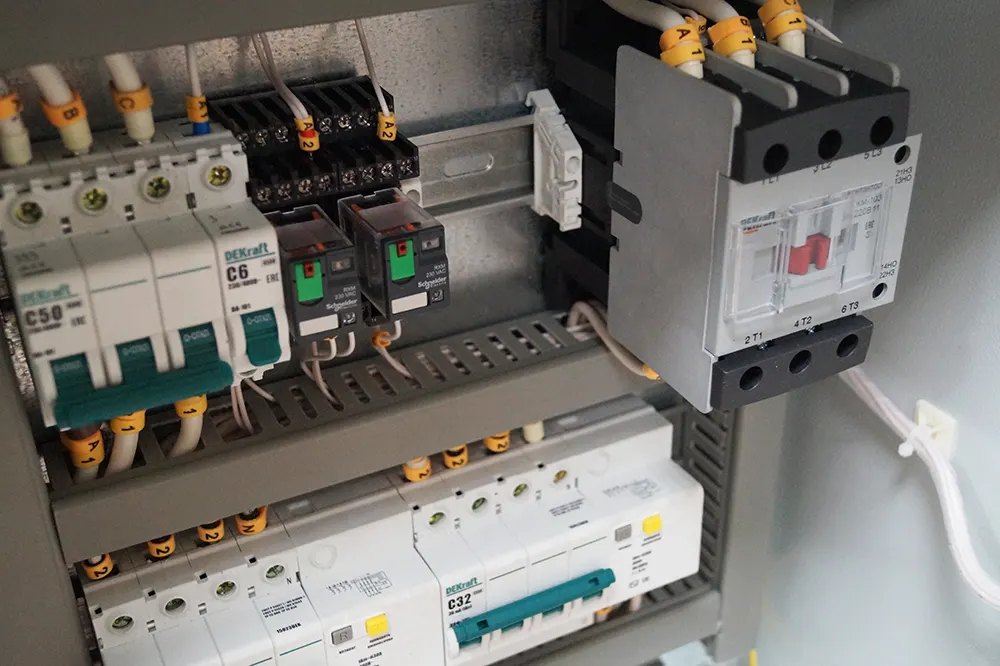

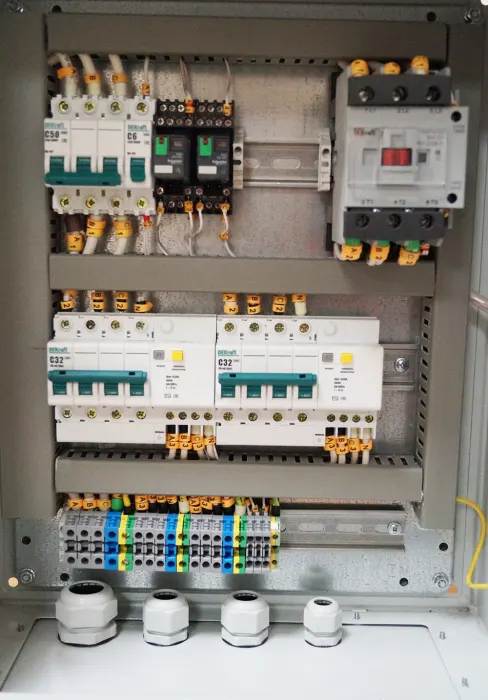

Комплектующие шкафа управления

Наименование	Тип ИЕК	Ед. изм	Кол-во
Бокс	ЩМП2-0 IP54	шт	1

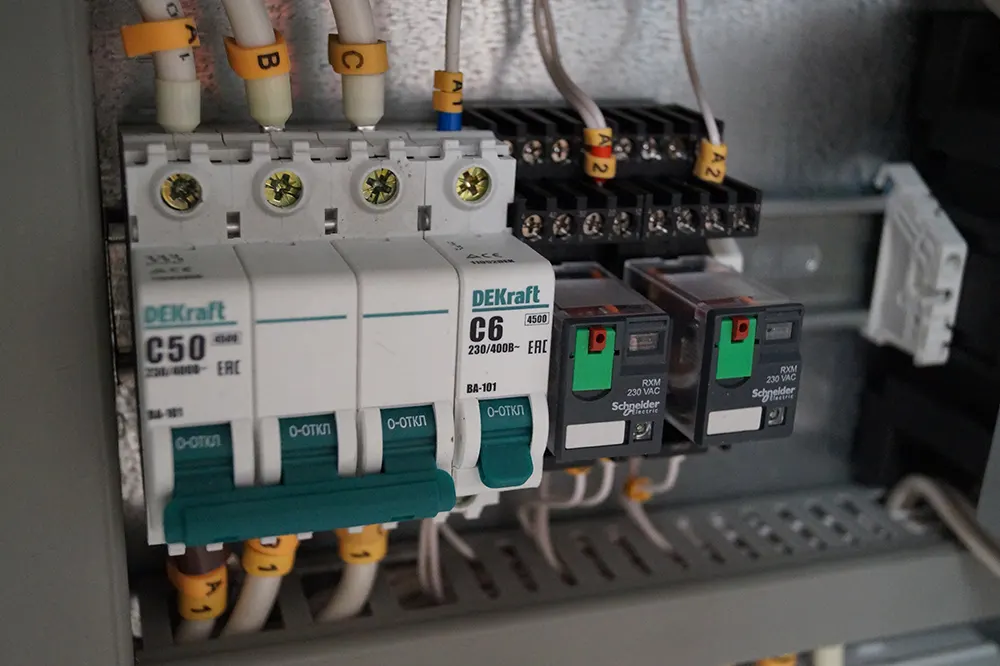

Вводной автомат	ВА47-29 3п 32А	шт	1
Контактор	КМИ-ххххх	шт	0
Реле контроля фаз	ЕЛ-13-М-15	шт	0
Вводной автомат	ВА-101 1п 6А С	шт	1
Вводной автомат	ВА-101 1п ххА С	шт	4
Автомат дифференциальный	ДИФ-101 4п ххА 30мА	шт	2

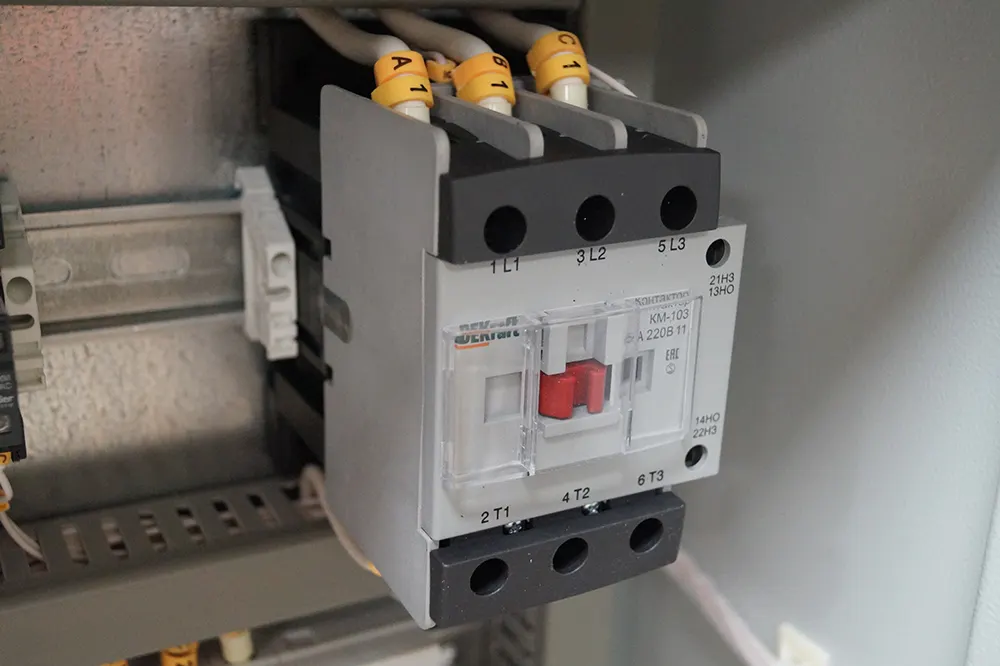

Контактор модульный	МК-103 4НО ххА	шт	1
Устройство плавного пуска	IceFree ПП 25А	шт	0
Реле промежуточное	ПР-102 5А 220В AC	шт	4
Разъем для реле	Розетка РР-102 4 контакта 5А для ПР102	шт	4
Переключатель	XB7 ND-33 3 пол.	шт	1

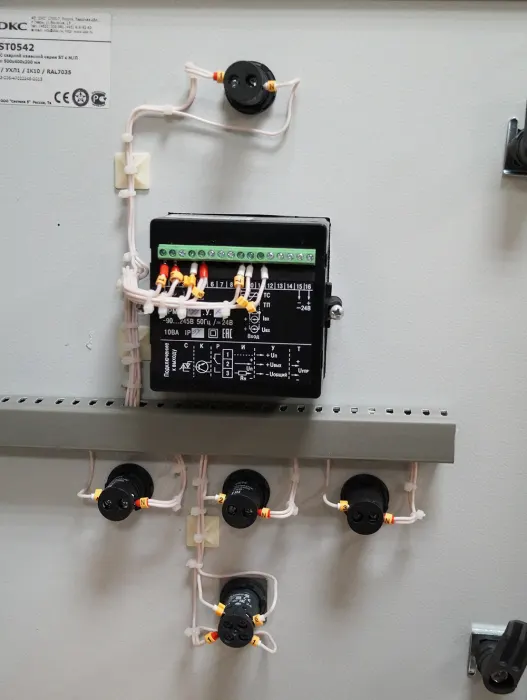

Лампа сигнальная	AD-22DS (зел.)	шт	2
Лампа сигнальная	AD-22DS (красн.)	шт	2
Обогреватель на дин-рейку		шт	0
Термостат для обогревателя		шт	0
Барьер искрозащиты	ОВЕН ИСКРА ТС02	шт	0
Реле времени	РЭВ-201М	шт	0
Реле максимального тока	РМТ-101	шт	0

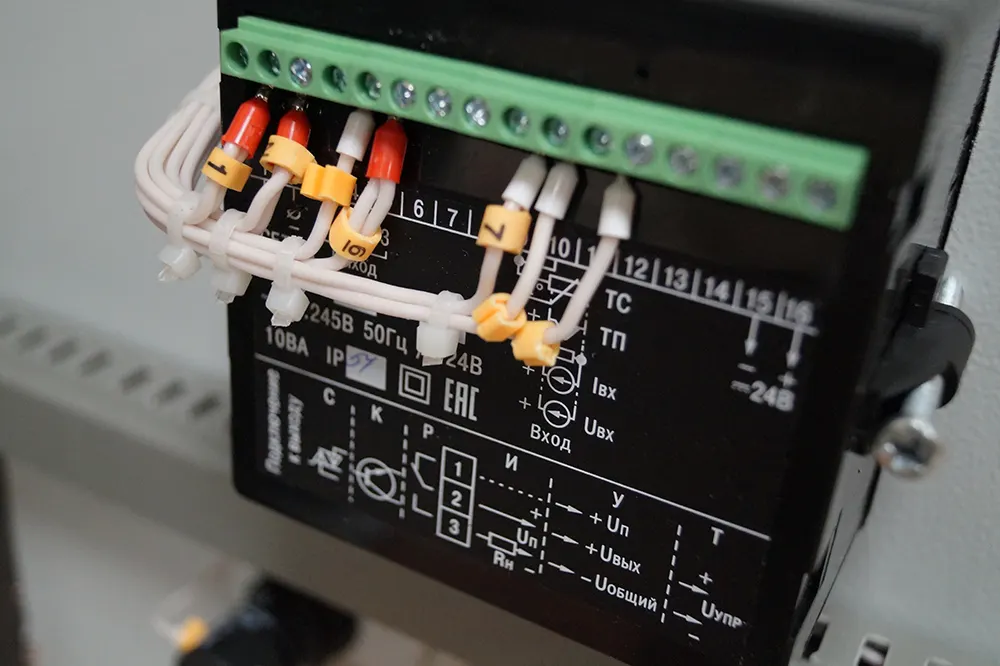

Регулятор температуры	ТРМ1-Щ1.У.Р	шт	1
Клеммник	ЗН-101 хх серый	шт	3
Клеммник	ЗН-101 хх синий	шт	1
Клеммник	ЗН-101 хх желто-зел.	шт	1
Клеммник	ЗН-101 хх	шт	7
Клеммник	ЗН-101 хх	шт	4
Клеммник	ЗН-101 хх	шт	5
Клеммный блок	РБД-1 125А	шт	1
Кабель-канал перфорированный	40х40х2000	шт	0.66
Провод	ПВ3х1.5	м	3
Провод	ПВ3х1	м	5
Провод	ПВ3х0.5	м	40
Наконечник	E1508	уп	1
Наконечник	E1008	уп	1
Наконечник	Е7508 1уп=100шт	уп	1
Ограничитель на Din-рейку	металл	шт	6
DIN-рейка	L=300мм	шт	3
Маркер кабельный	МКН (комплект 0-9) 2.5мм²	уп	1
Наклейка		шт	6
Сальник	PG-21	шт	3
