Шкаф управления ШУЭО-5.12-Т111Х-240112-Е S

Розничная цена:
400 000 р. / шт
Артикул
N002579
Назначение
Трубопровод
Общая мощность системы, кВт
4.7 кВт
Способ установки
Настенный
Размещение
Уличное
Страна производства
Россия
Бренд
СКО Альфа-Проджект
Все характеристики
WApp
Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Основные характеристики

Артикул
N002579
Назначение
Трубопровод
Общая мощность системы, кВт
4.7 кВт
Способ установки
Настенный
Размещение
Уличное
Страна производства
Россия
Тип теплоизоляции
Вспененный фольгированный полиэтилен
Тип дополнительного оборудования
Обогреватель с термостатом
Габариты, мм
1000 х 600 х 250 мм
Толщина теплоизоляции, мм
15 мм
Взрывозащита
Нет
Напряжение в сети, В
220 В
Категория электроснабжения
3
Количество фаз питания
3
Производитель элементной базы
DEKraft
Оборудование управления
NC
Степень защиты IP
IP65
Количество отходящих линий электрообогрева
12
Материал корпуса
Сталь

Описание товара

Шкаф управления (ШУ) представляет собой ключевой элемент в системе электроснабжения и управления. Его основная функция заключается в размещении аппаратуры, которая обеспечивает прием и распределение электроэнергии. Это позволяет оптимизировать работу электрических цепей, обеспечивая их защиту от различных негативных факторов. В частности, ШУ предназначен для защиты от перегрузок, коротких замыканий и токов утечки, что крайне важно для предотвращения аварийных ситуаций.

Кроме того, шкаф управления играет важную роль в управлении системой электрообогрева. В зависимости от потребностей объекта, управление может осуществляться как в автоматическом, так и в ручном режимах. ШУ может круглогодично эксплуатироваться на открытом воздухе.

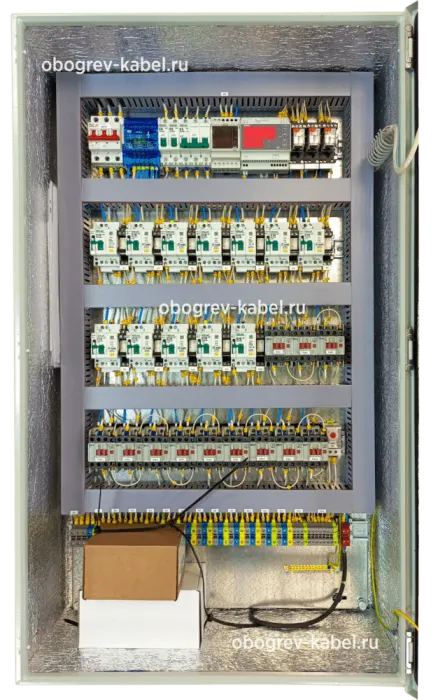

Силовая часть ШУ состоит из вводного выключателя нагрузки QSW1, к которому подключены двенадцать групп коммутационно-защитной аппаратуры, образующие силовые линии питания нагревательных секций, размещенных на обогреваемых объектах. В группе последовательно по силовой цепи соединены дифференциальный автомат QF и контактор КМ. Дифференциальный автоматический выключатель обеспечивает защиту силовой цепи группы от перегрузок, токов к.з. и токов утечки на землю. Контактор осуществляет коммутацию цепей нагревательных секций по сигналам управления. От вводного автоматического выключателя запитан автомат защиты цепей управления SF1 и автомат системы внутреннего электрообогрева SF2.

К силовой части конструктивно относятся также соединительные провода, клеммники.

Комплектация шкафа управления

Наименование Тип
Щит 1000х600х250 IP65 DKC
Вольтметр цифровой 3Ф на DIN Указатель напряжения WN-3
Изолон 10мм, самокл., фольг.
Термостат NC
Кабель греющий с/рег. 30Вт/м
Выключатель нагрузки 3Р 40А OptiDin ВМ63Р-340
Кросс-модуль 3L+PEN 4х7
Шина PE 6х9-14/2
Авт. выкл. 1Р С6А ВА-101
АВДТ 2Р С16А/30мА ДИФ-102
АВДТ 2Р С10А/30мА ДИФ-103
Контакт сигнальный 18101DEK
Kонтактор 18А 230В КМ-103
Терморегулятор ТРМ1-ДУ2Р
Переключатель ПЕ-22 3 поз. 2NO
Реле промежуточное, комплект Hongfa 2CO 230В АС
Лампа сигнальная СКЛ14-22-220 жел.
Лампа сигнальная СКЛ14-22-2-220 кр.
Лампа сигнальная СКЛ14-22-2-220 зел.
Регулятор температуры ТРМ1-ДУ2Р
Клемма 10мм2 серый
Клемма 10мм2 синий
Клемма 10мм2 РЕ ж-зел.
Клемма 4мм2 серый
Клемма 4мм2 РЕ ж-зел.
Заглушка для клеммника ZCB061GR 2.5-10мм2
Провод ПУГВ 1х4
Провод ПУГВ 1х2,5
Провод ПУГВ 1х0.5
Наконечник
Ограничитель на Din-рейку металл
Кабель-канал перф. 40х60 DKC
DIN-рейка 35х7,5 мм DKC
Маркер кабельный МКН (комплект 0-9) 2,5мм2
Наклейка
Сальник MG-29
Сальник MG-20
Сальник PG-16
Хомут заземления УХЗ 16-25/W2
Сборочный комплект
Авт. выкл. 3Р С3А ВА-101
Переключатель ПЕ-222поз. 1NO+1nc
Сальник MG-20
Клемма 4мм2 красные

Сертификаты

Сертификат соответствия №0366951
Сертификат соответствия №0366951
