Шкаф управления ШУЭО-3/12-П511Нч-241009_04-М Ех

Артикул: N003107

Назначение: Трубопровод

Общая мощность системы, кВт: 2.5 кВт

Способ установки: Настенный

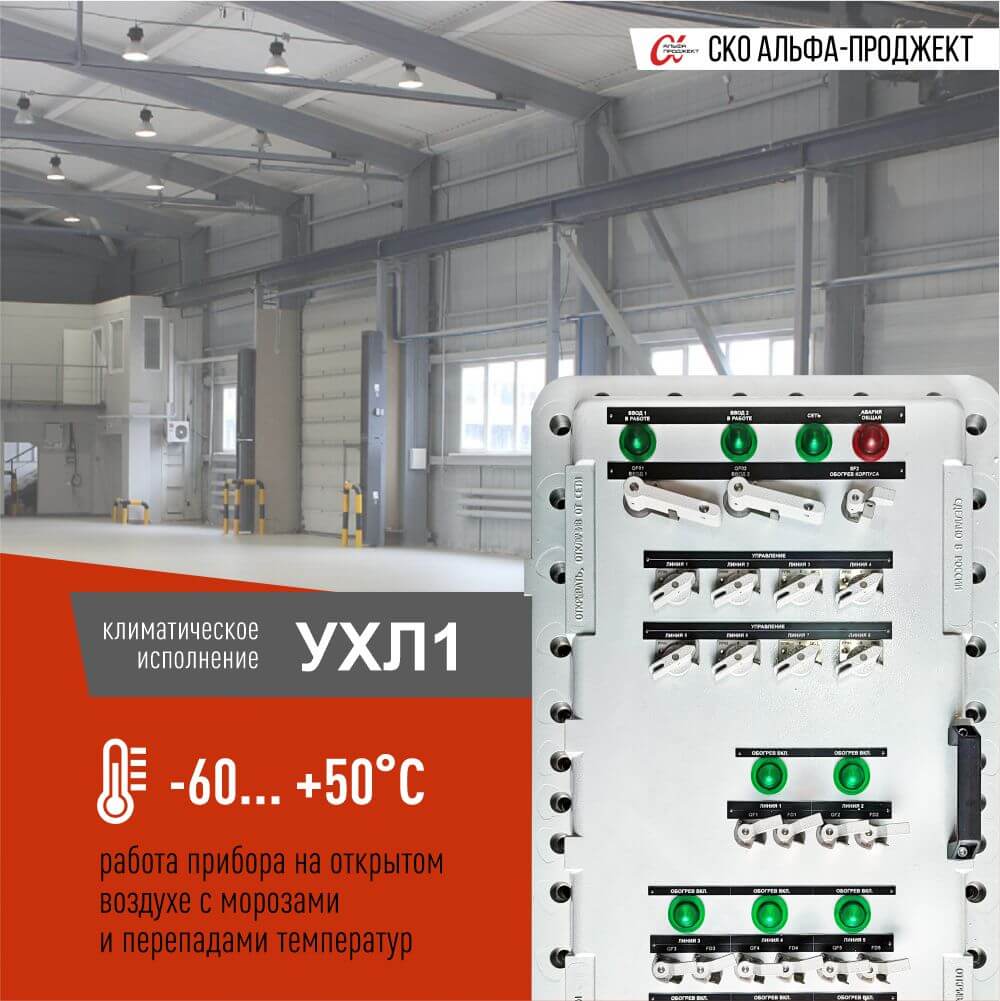

Размещение: Уличное

Страна производства: Россия

Бренд: СКО Альфа-Проджект

Все характеристики

Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Характеристики

Описание

Отзывы

Основные характеристики

Артикул: N003107

Назначение: Трубопровод

Общая мощность системы, кВт: 2.5 кВт

Способ установки: Настенный

Размещение: Уличное

Страна производства: Россия

Тип теплоизоляции: Двойной металлизированный армированный утеплитель

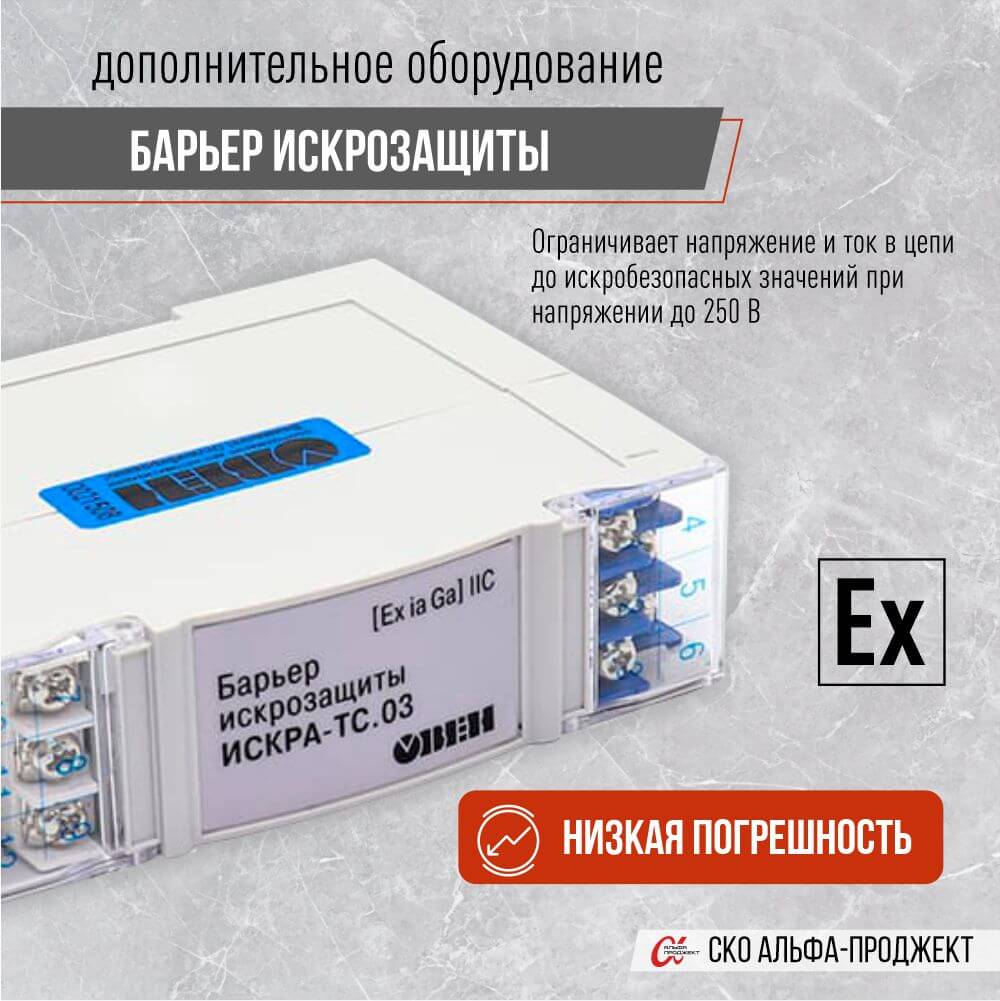

Тип дополнительного оборудования: Барьер искрозащиты / Программируемый логистический контроллер

Габариты, мм: 1128 х 648 х 439 мм

Взрывозащита: Да

Напряжение в сети, В: 380 В

Производитель элементной базы: DEKraft

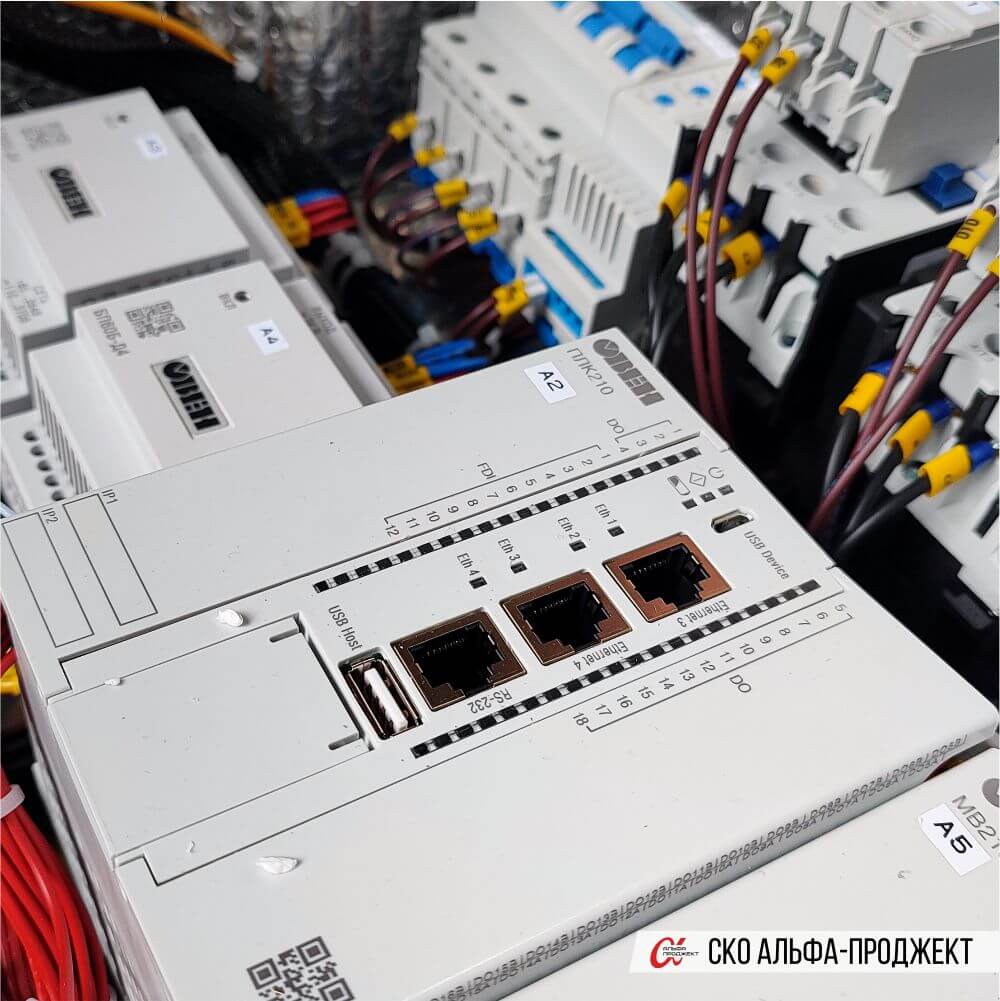

Оборудование управления: ПЛК 210

Степень защиты IP: IP67

Количество отходящих линий электрообогрева: 8

Материал корпуса: Алюминий

Описание товара

Шкаф управления электрообогревом ШУЭО-3/12-П551Нч-241009_04-М Ех предназначен для управления системой электрического обогрева трубопроводов факельной системы с целью поддержания положительной температуры их стенок и защиты от замерзания в холодный период. Шкаф управления может работать как в ручном, так и в дистанционном режиме.

Основные технические данные

Установленная мощность нагрузки, кВт	2,5
Стартовая мощность нагрузки, кВт	7,5
Номинальная частота питающей сети, Гц	50
Номинальное напряжение питающей сети, В	380
Количество независимых каналов управления, шт	8
Количество подключаемых линий электрообогрева, шт	8

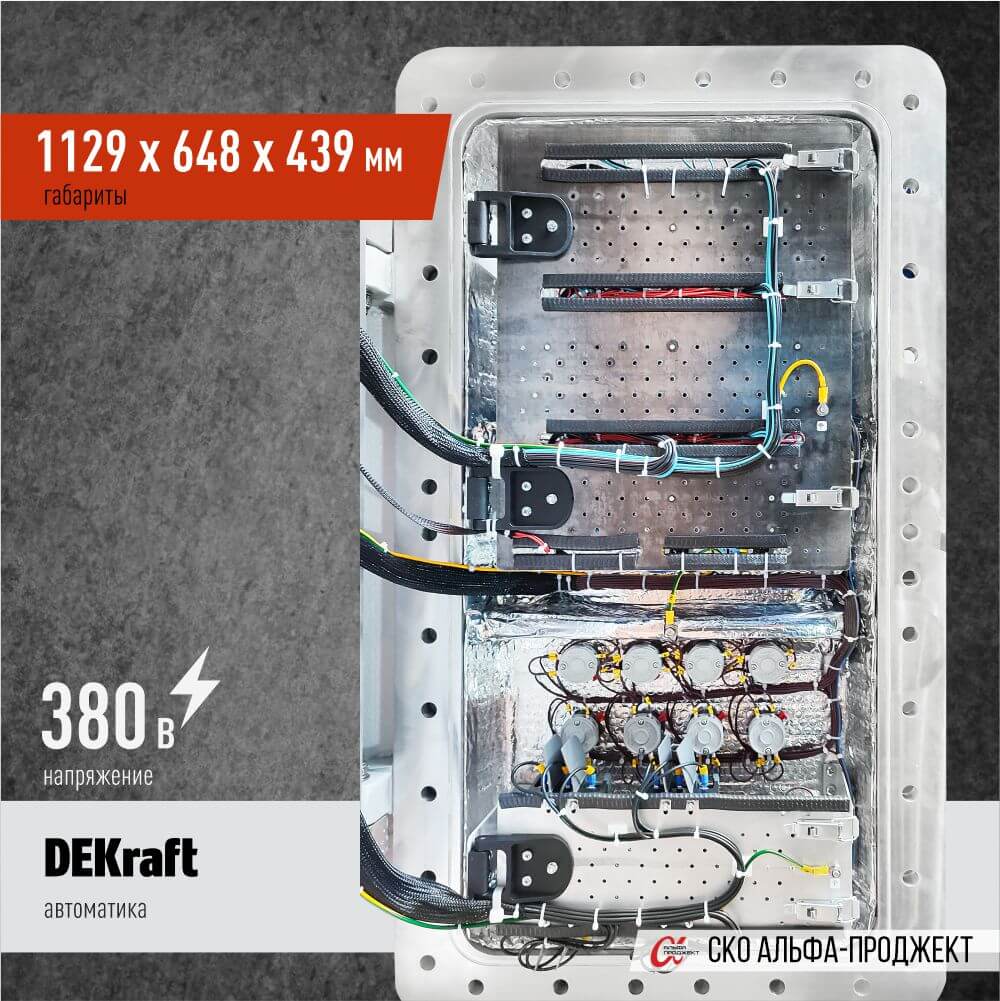

Габаритные размеры ВхШхГ, мм	1129х648х439
Маркировка взрывозащиты	1Ex db [ia Ga] IIB+H2 T5 Gb

Техническое описание шкафа управления

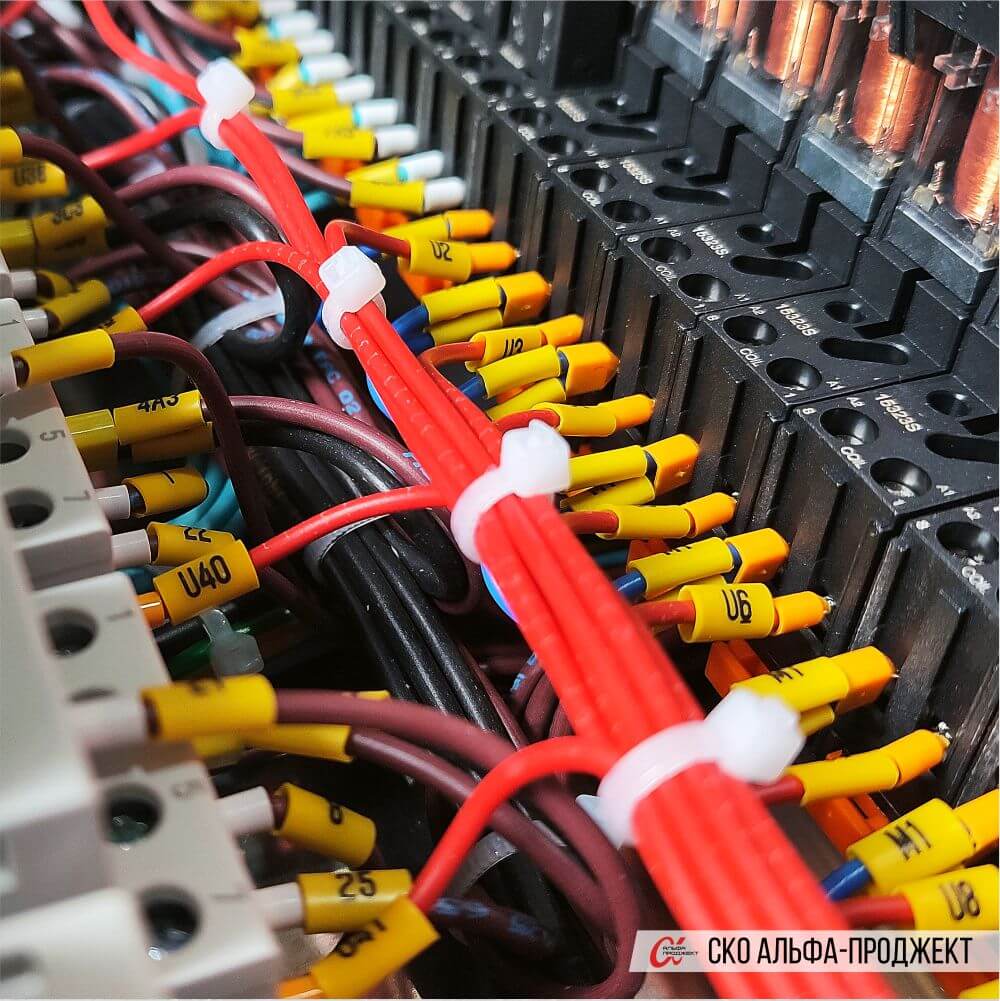

В шкафу управления электрообогревом предусмотрено 8 отходящих линий: 7 линий обеспечивают электрообогрев трубопроводов факельной системы, одна линия является резервной. В ШУЭО реализован АВР на контакторах, обеспечивающий питание шкафа от двух независимых вводов. Корпус шкафа взрывозащищенный вида Exd, утеплен изнутри. Внутри шкафа реализован обогрев внутренних элементов с помощью нагревательных пластин, управление обогревом внутри шкафа осуществляется от встроенного в шкаф термостата. Имеется контроль тока нагрузки на каждой отходящей линии электрообогрева с использованием трансформаторов тока, сигнал от которых передается на модуль аналогового ввода ПЛК.

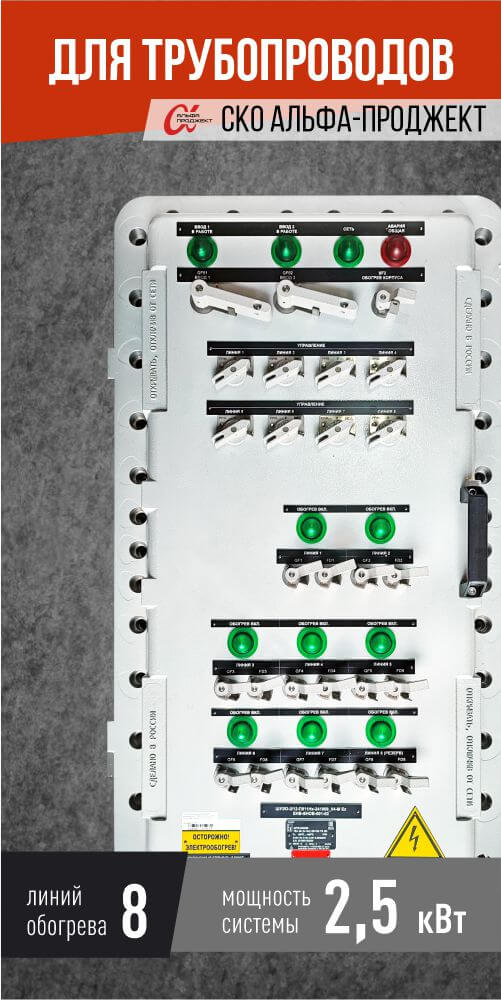

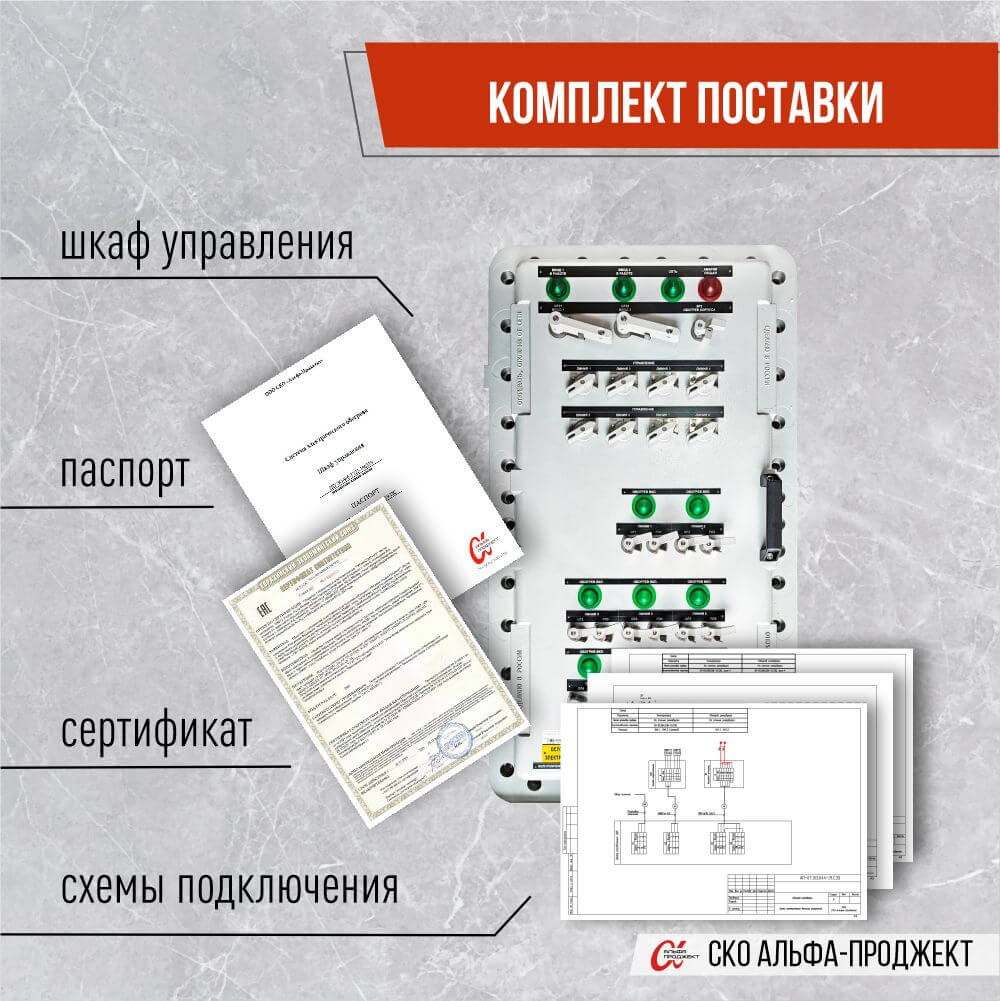

На лицевой панели шкафа установлены лампы «Ввод 1» и «Ввод 2» для индикации работы одного из вводов, «Сеть» для индикации наличия питания, «Обогрев включен» для каждой линии обогрева, «Общая авария» для индикации аварийных режимов. Также установлены 8 переключателей на 3 положения, с помощью которых можно выбрать ручной или дистанционный режим работы по каждому каналу отдельно. В дистанционном режиме управление осуществляется с помощью ПЛК по интерфейсу RS-485. Предусмотрено резервирование интерфейсной линии RS-485. Контакты состояния автоматов, УЗО и контакторов заведены на ПЛК, в котором ПО обрабатывает эти сигналы и далее передает на верхний уровень по интерфейсу RS-485. Шкаф управления обеспечивает подключение одного датчика температуры, установленного на открытом воздухе. Управление линиями обогрева осуществляется по данному датчику: при температуре ниже +3С обогрев включается, при температуре выше +7С выключается.

Для обеспечения надежной защиты ваших трубопроводов вы можете купить шкаф управления обогревом ШУЭО, соответствующий всем перечисленным характеристикам.
