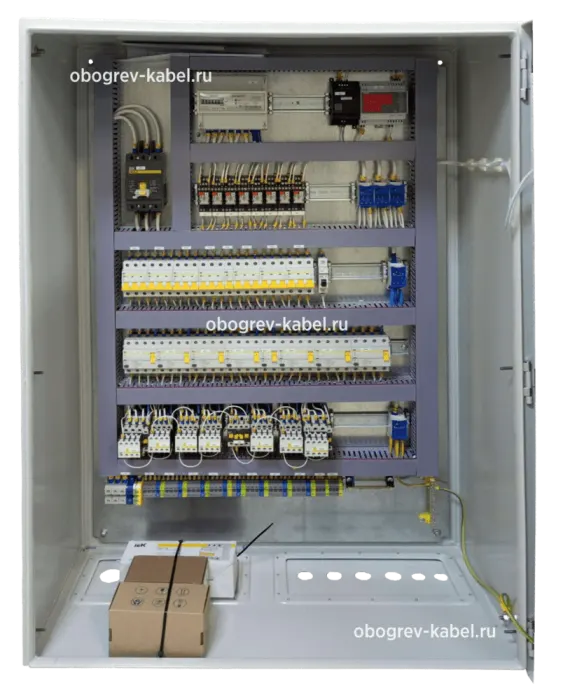

Шкаф управления ШУЭО-20.18-ТТ212У-230824-49-СМ S

Розничная цена:

432 916 р. / шт

865 832 р.

Артикул: N002575

Назначение: Трубопровод

Общая мощность системы, кВт: 20 кВт

Способ установки: Настенный

Размещение: В помещении

Страна производства: Россия

Бренд: СКО Альфа-Проджект

Все характеристики

WApp

Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Характеристики

Описание

Сертификаты

Отзывы

Основные характеристики

Артикул: N002575

Назначение: Трубопровод

Общая мощность системы, кВт: 20 кВт

Способ установки: Настенный

Размещение: В помещении

Страна производства: Россия

Тип дополнительного оборудования: Устройство защитного отключения

Габариты, мм: 1200 х 800 х 400 мм

Взрывозащита: Нет

Напряжение в сети, В: 220 В

Категория электроснабжения: 3

Количество фаз питания: 3

Производитель элементной базы: DEKraft

Оборудование управления: 2ТРМ1-ДУ2РР

Степень защиты IP: IP54

Количество отходящих линий электрообогрева: 8

Материал корпуса: Сталь

Описание товара

В шкафу управления размещается аппаратура, предназначенная для приема и распределения электроэнергии, что гарантирует защиту от перегрузок, коротких замыканий и утечки токов электрические цепи. Управление системой электрообогрева технологического или иного объекта (объектов) может осуществляться автоматически или вручную.

Шкаф может передавать сигналы типа «сухой контакт» на верхний уровень АСУТП, которые отображают состояние системы.

ШУ должен эксплуатироваться в сухом, отапливаемом помещении, не имеющем в атмосфере токопроводящей пыли или взрывоопасной смеси, а также паров кислот и щелочей.

Силовая часть ШУ состоит из вводного автоматического выключателя QF0, к которому подключено восемь групп коммутационно-защитной аппаратуры, образующих силовые линии питания электронагревательных секций, размещенных на объекте обогрева. В группе последовательно по силовой цепи соединены автоматический выключатель QF, УЗО FD и контактор КМ. Автоматический выключатель обеспечивает защиту силовой цепи группы от перегрузок и токов к. з., УЗО – от токов утечки на землю. Контактор осуществляет коммутацию цепей нагревательных секций по сигналам управления. От вводного автоматического выключателя запитан автомат защиты цепей управления SF1.

Питание на сборные шины шкафа поступает через электросчетчик А3, обеспечивающий технологический учет электроэнергии, потребляемой системой электрообогрева при работе.

Комплектация шкафа управления

Наименование	Тип
Щит	1200х800х250 IP54 TITAN5
Блок распред.	РБД-125
Эл. счетчик ЦЭ6803В	10-100А кл.1,0
Авт. выкл.	3Р 100А ВА88-32
Авт. выкл.	3Р В25А ВА47-29 MVA20-3-025-В
Авт. выкл.	3Р В10А ВА47-29 MVA20-3-010-В
Авт. выкл.	3Р В6А ВА47-29 MVA20-3-006-В
Авт. выкл.	3Р С6А ВА47-29 MVA20-3-006-В
Авт. выкл.	1Р В6А ВА47-29 MVA20-1-006-В
Авт. выкл.	1Р С6А ВА47-29 MVA20-1-006-С
УЗО	4Р 25А/30мА ВД1-63
УЗО	2Р 25А/30мА ВД1-62
Kонтактор	КМИ 32А 230В
Kонтактор	КМИ 18А 230В
Kонтактор	КМИ 9А 230В
Приставка контактная	ПКИ-22
Переключатель	ПЕ-22 3 поз. 2NO
Реле промежуточное, комплект	Hongfa 4CO 230В АС
Лампа сигнальная	AD22-DS-230 жел.
Лампа сигнальная	AD22-DS-230 зел.
Лампа сигнальная	AD22-DS-230 кр.
Регулятор температуры	2ТРМ1-ДУ2РР
Фильтр сетевой	БСФ-Д3-1,2
Клемма	35мм2 серый
Клемма	35мм2 синий
Клемма	35мм2 РЕ ж-зел.
Клемма	10мм2 серый
Клемма	10мм2 синий
Клемма	10мм2 РЕ ж-зел.
Клемма	4мм2 серый
Клемма	4мм2 РЕ ж-зел.
Заглушка для клеммника	ZCB061GR 2.5-10мм2
Провод	ПУГВ 1х16
Провод	ПУГВ 1х2,5
Провод	ПУГВ 1х0.5
Ограничитель на Din-рейку	металл
Кабель-канал перф.	40х60 DKC
Маркер кабельный	МКН (комплект 0-9) 2,5мм2
Сальник	PG-36
Сальник	PG-21
Сальник	PG-16
Шина нулевая N	9х6-11/2 син.
Шина нулевая PE	8х12-14/2 жел.
Хомут заземления брони	УХЗ 25-40
Хомут заземления брони	УХЗ 16-25
