Шкаф управления ШУЭО-16.24-Т224Н-240412-25-Т S

Шкаф управления (ШУ) – это модульный блок управления, необходимый для обеспечения надежного функционирования электрических систем. Его основной задачей является размещение аппаратуры, отвечающей за прием и распределение электроэнергии. При этом шкаф обеспечивает защиту электрических цепей от таких опасных явлений, как перегрузки, короткие замыкания и токи утечки.

Кроме того, шкаф управления играет важную роль в управлении системой электрообогрева технологических и иных объектов. Он может функционировать как в автоматическом, так и в ручном режиме, что позволяет адаптировать его работу под конкретные условия эксплуатации.

В схеме шкафа предусмотрены резервные групповые линии обогрева для каждого объекта.

ШУ может круглогодично эксплуатироваться на открытом воздухе.

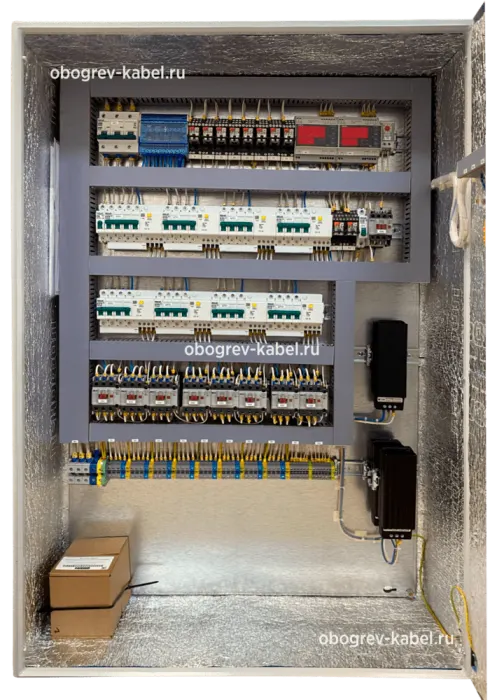

Силовая часть ШУ состоит из вводного автоматического выключателя QF0, к которому подключены восемь структурно идентичных групп коммутационно-защитной аппаратуры, образующие силовые линии основного и резервного питания электронагревательных секций, размещенных на двух обогреваемых объектах. Групповые линии на контакторах КМ1, КМ2 (КМ5, КМ6) – основные, соответственно для объекта 1 (2), линии на контакторах КМ3, КМ4 (КМ7, КМ8) резервные соответственно для объекта 1 (2). Резервные группы находятся в «горячем» резерве. В группе последовательно по силовой цепи соединены дифференциальный автоматический выключатель QFD и контактор КМ. Дифавтомат обеспечивает защиту силовой цепи группы от перегрузок, токов к.з и токов утечки на землю. Контактор осуществляет коммутацию цепей нагревательных секций по сигналам управления. От вводного автоматического выключателя запитан автомат защиты цепей управления SF1, а также автомат системы внутреннего электрообогрева SF2.

Комплектация шкафа управления
