Шкаф управления ШУЭ-40.14-Т911-221011-Е 9 S

Розничная цена:
80 000 р. / шт
Артикул
N002699
Назначение
Трубопровод
Общая мощность системы, кВт
30 кВт
Способ установки
Настенный
Размещение
В помещении
Страна производства
Россия
Бренд
СКО Альфа-Проджект
Все характеристики
WApp
Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Основные характеристики

Артикул
N002699
Назначение
Трубопровод
Общая мощность системы, кВт
30 кВт
Способ установки
Настенный
Размещение
В помещении
Страна производства
Россия
Габариты, мм
650 х 500 х 200 мм
Взрывозащита
Нет
Напряжение в сети, В
220 В
Категория электроснабжения
3
Количество фаз питания
3
Производитель элементной базы
DEKraft
Оборудование управления
ТР-320
Степень защиты IP
IP31
Количество отходящих линий электрообогрева
9
Материал корпуса
Сталь

Описание товара

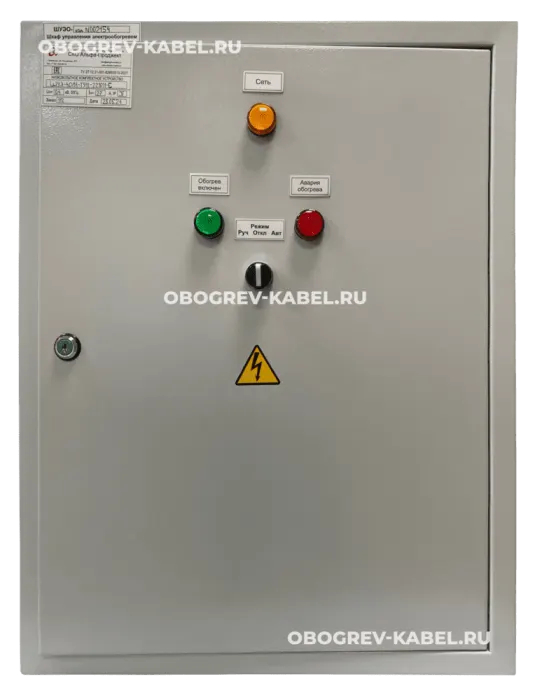

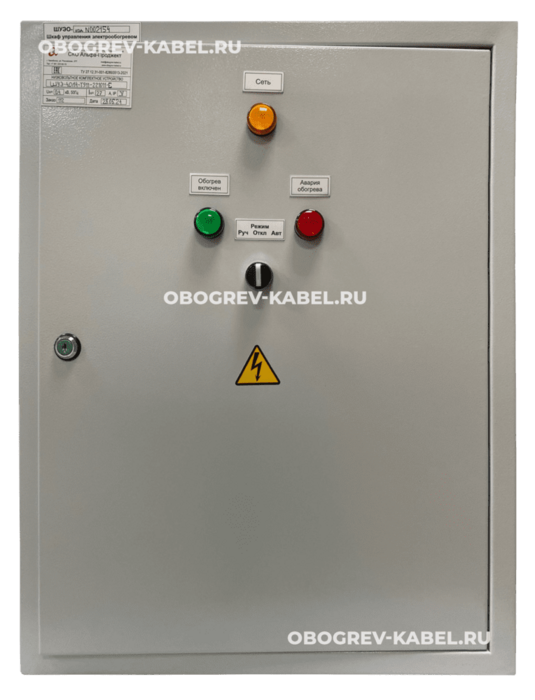

Шкаф управления ШУЭ-40.14-Т911-221011-Е S предназначен для управления обогревом системой трубопроводов, с номинальной мощностью обогрева в 30 кВт.

Шкаф выполнен без утепления и системы обогрева, поэтому должен устанавливаться и эксплуатироваться внутри помещения с отоплением.

ШУЭ поставляется в полной предпусковой готовности.

Схема контроля аппаратов защиты выполнена на промежуточных реле, обмотки которых подключены на выход одного из полюсов отдельного дифференциального автомата QFD. При включенном состоянии дифференциального автомата обмотка реле получает питание и контакт реле К разомкнут. При отключении автоматического выключателя, УЗО или падении напряжения ниже 160В обмотка реле обесточивается и контакт реле замыкается, подавая напряжения на соответствующую лампу сигнализации.

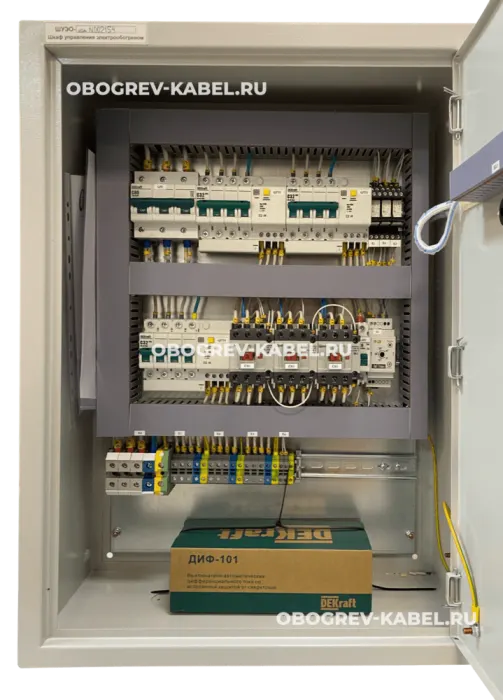

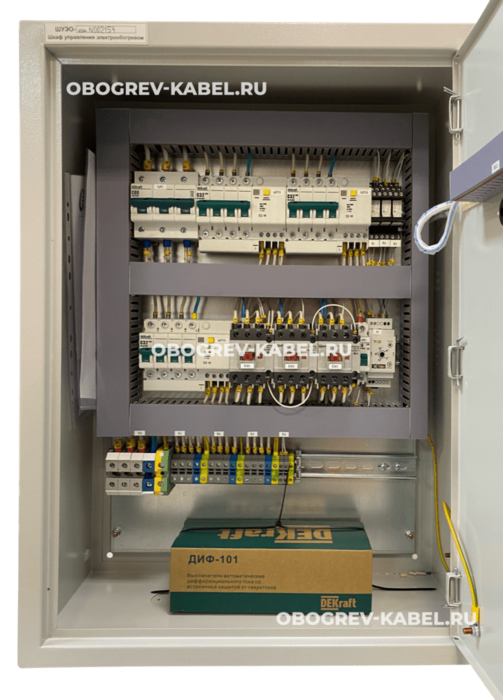

Комплектация шкафа управления

Наименование Тип DEK
Щит 650х500х220 IP31 IEK
Авт.выкл. 3Р С80А ВА-201
Авт. выкл. 1Р С6А ВА-101
АВДТ 4Р С32А/30мА ДИФ-101
Kонтактор 32А 230В КМ-103
Переключатель ПЕ-22 3 поз. 2NO
Реле промежуточное, комплект Hongfa 2CO 230В АС
Лампа сигнальная AD22-DS-230 жел.
Лампа сигнальная AD22-DS-230 зел.
Лампа сигнальная AD22-DS-230 кр.
Регулятор температуры ТР-320
Клемма 35мм2 сер.
Клемма 35мм2 син.
Клемма 35мм2 РЕ ж-зел.
Клемма 10мм2 серый
Клемма 10мм2 синий
Клемма 10мм2 РЕ ж-зел.
Клемма 4мм2 серый
Клемма 4мм2 РЕ ж-зел.
Заглушка для клеммника ZCB061GR 2,5-10мм2
Провод ПУГВ 1х10
Провод ПУГВ 1х2,5
Провод ПУГВ 1х0,5
Наконечник
Ограничитель на Din-рейку металл
Кабель-канал перф. 40х40 DKC
Кабель-канал перф. 25х40 DKC
DIN-рейка 35х7,5 мм DKC
Маркер кабельный МКН (комплект 0-9) 2,5мм2
Наклейка
Сальник PG-29
Сальник PG-21
Сальник PG-16
Сборочный комплект

Сертификаты

Сертификат соответствия №0366951
Сертификат соответствия №0366951
