Шкафы управления вентиляцией: принцип работы и состав

Представьте устройство, которое следит за тем, чтобы в помещении всегда было свежо и комфортно — без вашего участия. Это и есть шкаф управления вентиляцией (ШУВ): компактный «мозг» системы воздухообмена.

Он незаметно работает за стальной дверцей, управляя вентиляторами, нагревателями, клапанами и другими элементами вентиляции. Датчики передают ему данные о температуре, влажности и уровне СО₂, а встроенный контроллер мгновенно принимает решения: включить вентилятор, отрегулировать поток воздуха или активировать подогрев.

Есть два основных типа таких шкафов:

• Общеобменные — отвечают за обычный воздухообмен: приток, вытяжку, работу калориферов.
• Пожарные — управляют системами дымоудаления и огнезадерживающими клапанами, помогая обезопасить людей в экстренной ситуации.

Почему это важно? ШУВ не просто создаёт комфортный микроклимат — он экономит электроэнергию, предупреждает аварии, защищает оборудование от перегрузок и может работать по расписанию или даже под управлением со смартфона.

Такие шкафы уже стали нормой в современных зданиях: от жилых домов до промышленных цехов. Они делают вентиляцию рациональной, надёжной и почти незаметной — как и должно быть в эпоху технологий.

Что умеет шкаф управления вентиляцией: разбираем по пунктам

Шкаф управления вентиляцией - не просто металлический ящик с проводами, а настоящий «дирижёр» микроклимата в здании. Разберём, какие задачи он берёт на себя, и почему без него современная вентиляция уже немыслима.

1. Управление оборудованием

   • включение и выключение вентиляторов (приточных, вытяжных, дымоудаления);
   • контроль работы нагревателей (калориферов — водяных или электрических), охладителей, увлажнителей;
   • управление воздушными заслонками, клапанами (в т.ч. огнезадерживающими), сервоприводами;
   • координация работы рекуператоров, фильтров и других компонентов системы.

2. Автоматизация процессов

   • работа по заданным временным промежуткам (дневные/ночные, зимние/летние режимы);
   • автоматический переход на резервное оборудование при отказе основного (например, запуск резервного вентилятора);
   • переключение между ручным и автоматическим режимами управления.

3. Контроль параметров микроклимата

   • поддержание заданной температуры (с помощью датчиков температуры);
   • регулирование влажности (на основе данных гигрометров);
   • мониторинг уровня СО₂ и качества воздуха;
   • отслеживание давления и скорости воздушного потока в воздуховодах.

4. Регулировка производительности

   • изменение скорости вращения вентиляторов (через частотные преобразователи);
   • оптимизация воздухообмена в зависимости от текущей нагрузки и условий.

5. Защита оборудования

   • предотвращение перегрузок и коротких замыканий;
   • защита двигателей вентиляторов от перегрева, заклинивания ротора, перекоса фаз;
   • контроль состояния фильтров (индикация загрязнения);
   • предотвращение промерзания водяных калориферов в холодное время года.

6. Мониторинг и сигнализация

   • визуальная индикация состояния системы (светодиоды, ЖК экран на панели);
   • передача аварийных сигналов (перегрев, неисправность, отключение питания);
   • формирование отчётов работы для анализа;
   • возможность удалённого мониторинга через системы диспетчеризации или сетевые протоколы.

7. Энергоэффективность

   • снижение энергопотребления за счёт плавного пуска и регулировки скорости;
   • отключение неиспользуемых участков системы в режиме простоя;
   • оптимизация работы по реальным потребностям (адаптация к присутствию людей, времени суток).

8. Обеспечение безопасности

   • активация противодымной вентиляции и огнезадерживающих клапанов при пожаре;
   • аварийное отключение системы при критических неисправностях.

Как выбрать шкаф управления вентиляцией: гид без сложных терминов

Выбирая шкаф управления вентиляцией, легко потеряться в технических характеристиках. Но на самом деле всё проще, чем кажется: достаточно ответить на несколько ключевых вопросов о Вашем объекте и задачах. Ниже даны рекомендации на что нужно обращать внимание в первую очередь:

1. Тип и назначение объекта

   Характеристики здания определяют требования к ШУВ:

   • жилые дома, офисы — акцент на комфорт и энергоэффективность, плавное регулирование микроклимата, отсутствие чрезмерной шумовой нагрузки;
   • промышленные цеха — устойчивость к пыли, вибрации, агрессивным средам, высокая мощность;
   • торговые центры, кинотеатры, места общего пользования — управление большими объёмами воздуха, резервирование оборудования;
   • объекты с повышенными требованиями к пожарной безопасности (школы, больницы, гостиницы) — обязательная интеграция с системами дымоудаления и огнезадерживающими клапанами.

2. Тип вентиляционной системы

   От него зависит набор функций и компонентов ШУВ:

   • приточная — управление приточными вентиляторами, калориферами, фильтрами;
   • вытяжная — контроль работы вытяжных вентиляторов, заслонок;
   • приточно вытяжная — координация взаимодействия двух потоков приточного и вытяжного, рекуперация тепла;
   • противодымная — приоритет на быстрое включение дымоудаления, управление огнезадерживающими клапанами.

3. Мощность и производительность

   Параметры производительности должны соответствовать требованиям к кратности воздухообмена в помещении, где будет устанавливаться вентиляция. К ним относятся:

   • суммарная мощность вентиляторов;
   • тип и мощность нагревателей (электрических или водяных);
   • производительность системы (м³/ч);
   • количество управляемых устройств (вентиляторов, клапанов, секций).

4. Степень защиты корпуса (IP)

   Определяет устойчивость корпуса шкафа к внешним воздействиям:

   • IP31 — для сухих отапливаемых помещений (офисы, квартиры);
   • IP54 — защита от пыли и брызг (промышленные цеха, склады);
   • IP65 — полная пыленепроницаемость и защита от струй воды (уличная установка, влажные помещения).

5. Климатические условия эксплуатации

   Учитывается температура, влажность, агрессивность окружающей среды в месте установки шкафа:

   • диапазон рабочих температур;
   • влагозащищённость — особенно важно для бассейнов, кухонь, прачечных;
   • защита от коррозии — для объектов с агрессивными средами (химические производства, гаражи).

6. Функционал и автоматизация

   Подбирается набор опций под задачи объекта:

   • базовый — включение/выключение по датчикам температуры;
   • расширенный — программируемые режимы (день/ночь, зима/лето), плавный пуск вентиляторов, регулировка скорости через частотные преобразователи;
   • интеллектуальный — удалённое управление, интеграция с «умным зданием», аналитика энергопотребления.

7. Безопасность и защита

   Наличие в шкафу обязательных элементов:

   • автоматические выключатели и УЗО — защита от коротких замыканий и перегрузок;
   • тепловая защита двигателей — предотвращение перегрева электроприводов;
   • контроль фаз — защита от перекоса и пропадания фазы, нестабильные параметры питающей сети;
   • аварийное отключение — при пожаре, утечке газа и т.д.

8. Удобство обслуживания

   Важные нюансы для эксплуатации:

   • доступность компонентов для ремонта и замены;
   • понятная маркировка проводов и схем;
   • наличие индикации состояния (светодиоды, дисплей);
   • возможность диагностики без вскрытия шкафа.

Приточные и вытяжные ШУВ: в чём разница?

Мы проектируем шкафы под разные типы систем и учитываем их специфику:

• Шкафы управления приточной вентиляцией отвечают за подачу свежего воздуха в помещение. Они выполняют следующие функции:

  • контролируют подогрев воздуха через калорифер (водяной или электрический);
  • фильтруют приточный воздух;
  • регулируют скорость приточного вентилятора;
  • защищают калорифер от замерзания.

• Шкафы управления вытяжной вентиляцией контролируют удаление отработанного воздуха из помещения. Они выполняют следующие функции:

  • управляют вытяжными вентиляторами;
  • регулируют поток воздуха через заслонки и клапаны;
  • могут синхронизироваться с приточной системой для баланса воздухообмена.
• Приточно вытяжные ШУВ объединяют функции обоих типов вентиляции. Они координируют работу приточных и вытяжных вентиляторов, управляют рекуператором для экономии тепла и поддерживают оптимальный микроклимат с минимальными энергозатратами.

Шкафы управления противопожарной вентиляцией

Полнофункциональные шкафы управления противопожарной вентиляцией, дымоудаления и подпора — это ключевые элементы систем пожарной безопасности, обеспечивающие автоматическое и ручное управление вентиляторами и клапанами в воздуховодах в случае возгорания. Они критически важны для своевременного удаления дыма из помещения и поддержания безопасных условий эвакуации людей.

Основные функции

Такие шкафы выполняют следующие задачи:

• Управление вентиляторами дымоудаления и подпора воздуха. Включают и выключают оборудование по сигналу от системы пожарной сигнализации (АПС) или вручную.
• Контроль клапанов. Управляют дымовыми нормально-закрытыми клапанами и противопожарными нормально-открытыми клапанами, отслеживают их положение.
• Приём сигнала «Пожар». Получают команду на запуск от приборов пожарного управления (ППУ), приёмно-контрольных пожарных приборов (ППКП) или устройств дистанционного пуска (УДП).
• Защита от аварий. Автоматически отключают оборудование при перегрузке, коротком замыкании, перегреве, обрыве силовых цепей или неправильном чередовании фаз.
• Индикация и сигнализация. Отображают на панели состояния режимов работы («Сеть», «Авария сети», «Пожар», «Автоматика отключена», «Работа», «Авария вентилятора») и передают сигналы в систему диспетчеризации.
• Диспетчеризация. Передают внешние сигналы (сухие контакты) в систему пожарной автоматики о состоянии шкафа, работе, аварии и других событиях.
• Автоматический ввод резерва (АВР). При пропадании напряжения на основном вводе переключают питание на резервный источник.
• Контроль качества питания. Проверяют наличие напряжения, чередование фаз, перекос фаз и другие параметры.

Режимы работы

Шкафы управления противопожарной вентиляцией обычно имеют три режима работы:

1. Автоматический. Управление осуществляется по командам от приборов пожарного управления, приёмно-контрольных пожарных приборов или устройств дистанционного пуска. При получении сигнала «Пожар» шкаф запускает вентиляторы и управляет клапанами согласно заданной логике.
2. Ручной. Управление выполняется с передней панели шкафа с помощью кнопок «Пуск» и «Стоп».
3. Неисправность (или «Управление отключено»). В этом режиме шкаф не принимает команды, цепи управления могут находиться под опасным напряжением.

Требования к шкафам управления противопожарной вентиляцией

Такие шкафы должны соответствовать следующим нормам и стандартам:

В Российской Федерации проектирование и эксплуатация шкафов управления противопожарной вентиляцией регулируются рядом нормативных документов. Основные требования, которые необходимо знать при проектировке, изложены в следующих документах:

1. СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"

   Основные требования:

   Системы дымоудаления должны обеспечивать удаление дыма из помещений при пожаре. Шкафы управления противопожарной вентиляцией должны автоматически запускать вентиляторы дымоудаления и открывать клапаны при срабатывании пожарной сигнализации. Системы дымоудаления должны быть оснащены резервным источником питания для обеспечения работы в аварийных условиях. Управление системами дымоудаления должно быть возможно как в автоматическом, так и в ручном режиме. ШУПВ должен обеспечивать контроль состояния оборудования (вентиляторы, клапаны) и передавать сигналы о неисправностях.

2. Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

   Основные требования:

   Системы противодымной защиты должны соответствовать требованиям пожарной безопасности и обеспечивать безопасную эвакуацию людей. ШУПВ должен быть сертифицирован и соответствовать установленным стандартам.

3. ГОСТ Р 53300-2009 "Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний"

   Основные требования:

   ШУПВ должен проходить приемосдаточные и периодические испытания для подтверждения работоспособности. Испытания включают проверку автоматического и ручного управления, работы резервного питания и взаимодействия с другими системами.

4. СП 484.1311500.2020 "Системы противопожарной защиты. Установки пожаротушения и системы противопожарной защиты. Нормы и правила проектирования"

   Основные требования:

   ШУПВ должен быть интегрирован с системой пожарной сигнализации и автоматикой. Оборудование должно обеспечивать управление вентиляторами дымоудаления и клапанами в соответствии с заранее заданными алгоритмами. ШУПВ должен иметь индикацию состояния и сигнализацию неисправностей.

5. ПУЭ (Правила устройства электроустановок)

   Основные требования:

   Электропитание ШУПВ должно быть организовано с учетом требований к надежности и безопасности. ШУПВ должен быть защищен от коротких замыканий и перегрузок. Кабельные линии должны быть выполнены с использованием огнестойких материалов.

6. РД 009-01-96 "Правила производства и приемки работ. Установки противодымной защиты"

   Основные требования:

   ШУПВ должен обеспечивать управление вентиляторами и клапанами в соответствии с проектной документацией. Оборудование должно быть установлено в соответствии с требованиями производителя и нормативными документами.

7. СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование"

   Основные требования:

   Системы дымоудаления должны проектироваться с учетом архитектурных и конструктивных особенностей здания. ШУПВ должен обеспечивать управление оборудованием в соответствии с расчетными параметрами системы.

Особенности проектирования ШУПВ

Полнофункциональные шкафы управления противопожарной вентиляцией — важный элемент системы пожарной безопасности, от корректной работы которого зависит эффективность удаления дыма и обеспечение безопасных условий для эвакуации людей при пожаре. Их выбор и проектирование требуют учёта множества факторов и строгого соблюдения нормативных требований.

При проектировании шкафа ШУПВ учитывают:

• особенности объекта, где требуется организовать противопожарную вентиляцию;
• необходимое оборудование для решения задачи эффективной противопожарной вентиляции (тип и мощность вентиляторов, количество и тип клапанов, автоматика для управления оборудованием и т.д.);
• условия эксплуатации (климатическое исполнение, степень защиты корпуса);
• требования к интеграции в общую систему пожарной безопасности объекта.

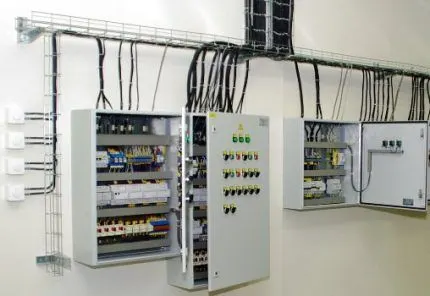

Примерный состав шкафа управления вентиляцией (ШУВ)

1. Основные управляющие элементы

   • Контроллер или программируемое реле — центральный блок управления, обрабатывает данные от датчиков и отдаёт управляющие команды на включение оборудования;
   • Частотный преобразователь (инвертор) — регулирует скорость вращения вентиляторов, экономит электроэнергию.

2. Силовое и коммутационное оборудование

   • Контакторы — коммутируют мощные нагрузки (вентиляторы, нагреватели).
   • Реле управления — переключают цепи малой мощности, управляют клапанами и заслонками.
   • Рубильник/разъединитель — позволяет полностью обесточить шкаф для обслуживания.

3. Датчики и измерительные устройства

   • Датчик температуры (наружного и приточного воздуха) — для поддержания заданного микроклимата.
   • Датчик влажности — контролирует уровень влажности в помещении.
   • Датчик давления/перепада давления — отслеживает состояние фильтров и проходимость воздуховодов.
   • Датчик CO₂ или качества воздуха — контролирует уровень загазованности в помещении.
   • Датчики положения клапанов — контролируют открытие/закрытие воздушных заслонок.

4. Элементы защиты

   • Автоматические выключатели — защищают цепи от коротких замыканий и перегрузок.
   • УЗО (устройство защитного отключения) — контроль и отключение питания при возникновении токов утечки.
   • Тепловое реле — защита двигателей вентиляторов от перегрева.
   • Реле контроля фаз — следит за качеством электропитания (наличие фаз, чередование, перекос, параметры питающей сети).
   • Ограничители перенапряжений — защищают электронику от скачков напряжения.

5. Интерфейс и индикация

   • Панель управления с дисплеем (кнопочная или сенсорная) — отображает текущие параметры (температура, влажность, статус системы, аварийные режимы), а также служит для настройки режимов работы оборудования. Устанавливается опционально.
   • Световые индикаторы (светодиоды) — показывают режимы работы («Сеть», «Работа», «Авария» и т.д.).
   • Кнопки «Пуск»/«Стоп» — ручное управление системой.

6. Коммуникационные модули

   • Интерфейсы связи (RS 485, Ethernet, Profinet) — для интеграции в систему диспетчеризации.
   • Протоколы связи — обмен данными с «умным домом» или иной системой автоматизации здания.
   • GSM модуль (опционально) — удалённое управление и оповещения через SMS.

7. Вспомогательные компоненты

   • Блок питания — формирует постоянное напряжение для питания контроллера и датчиков.
   • Клеммные колодки — для подключения питания, оборудования, внешних устройств и датчиков.
   • Устройство автоматического ввода резерва (АВР) — переключает питание на резервную линию при пропадании основного напряжения.
   • Нагреватель с термостатом (для холодных помещений) — поддерживает рабочую температуру внутри шкафа.

8. Корпус и монтаж

   • Металлический корпус со степенью защиты IP (степень в зависимости от места размещения) (для шкафов управления противопожарной вентиляцией может быть красного цвета).
   • Замок и уплотнители — защита от несанкционированного доступа и влаги.
   • Кабельные вводы — организованный ввод/вывод кабелей.

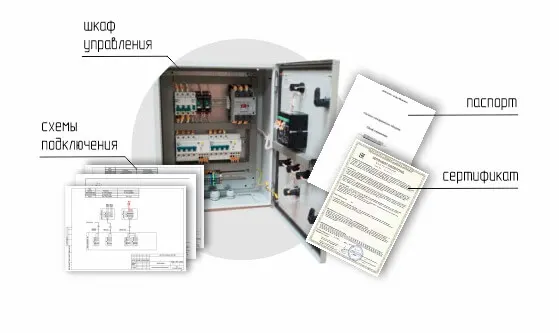

Комплект поставки ШУВ

• Сам шкаф автоматики;
• Паспорт изделия;
• Электрические схемы;
• Инструкция по эксплуатации;
• Техническая документация.
