Шкафы управления насосами: надёжность, автоматизация и экономия
Современные инженерные системы — будь то водоснабжение жилого комплекса, отопительный контур промышленного предприятия, нефтегазовое оборудование или противопожарная инфраструктура — немыслимы без эффективной работы насосного оборудования. Ключевой элемент, обеспечивающий его бесперебойную работу, — шкафы управления насосами (ШУН). Разберёмся, что это такое, какие задачи они решают, какими бывают и почему их использование — разумное и рациональное решение для любого объекта.
Что такое ШУН и зачем они нужны?
Шкафы управления насосами — это специализированные устройства, которые обеспечивают грамотное управление и надёжную защиту насосных агрегатов в промышленных и бытовых системах. Их роль сложно переоценить: они не просто включают и выключают насосы, а делают это максимально эффективно и безопасно.
Ключевые задачи ШУН
- Организованный пуск и остановка. ШУН гарантируют «мягкий» старт и контролируемое отключение насосов. Это снижает риск гидравлических ударов и уменьшает механическую нагрузку на компоненты системы — в результате оборудование служит дольше.
- Защита от нештатных режимов. В составе ШУН предусмотрены защитные модули, которые оперативно реагируют на критические ситуации: перегрузку, короткое замыкание и другие аварийные случаи. При обнаружении проблемы система автоматически отключает насос, предотвращая дорогостоящие поломки и простои.
- Поддержание уровня жидкости. Шкафы отслеживают уровень рабочей среды в резервуарах и самостоятельно активируют или деактивируют насосные агрегаты, поддерживая заданный уровень без участия оператора.
- Контроль давления. В отопительных контурах, системах водоснабжения, пожаротушения и др. важно поддерживать определённое давление. ШУН успешно справляются с этой задачей.
- Гибкое регулирование параметров. Модели с функцией частотного регулирования позволяют тонко настраивать производительность насосов под текущие потребности системы. Это экономит электроэнергию и снижает износ оборудования.
- Непрерывный мониторинг. Встроенная система в режиме реального времени отслеживает ключевые показатели: силу тока, напряжение, давление в системе и температуру компонентов. При отклонениях от нормы подаётся сигнал тревоги — это позволяет оперативно реагировать на неполадки.
- Резервирование и ротация. Если система включает несколько насосов, ШУН автоматически переключает их согласно заложенному алгоритму: по времени наработки или при выходе одного из строя. Это обеспечивает бесперебойную работу.
- Интеграция с системами автоматизации. ШУН легко встраиваются в АСУ ТП (автоматизированные системы управления технологическими процессами). Благодаря этому можно централизованно управлять всем насосным оборудованием с единого диспетчерского пункта — это повышает эффективность эксплуатации и упрощает обслуживание.
Разнообразие решений: как выбрать подходящий ШУН?
Шкафы управления насосами различаются по ряду критериев — это помогает подобрать оптимальное решение под конкретные задачи:
По количеству управляемых насосов:
- одиночные — для одного насосного агрегата (частные дома, небольшие системы);
- групповые (до 4–6 насосов) — для каскадного управления с гибкой регулировкой производительности.
По типу системы управления:
- релейные — простые и доступные, но с ограниченной гибкостью;
- на базе ПЛК (программируемых логических контроллеров) — функциональные модели с возможностью реализации сложных алгоритмов;
- с частотным регулированием — экономят до 50 % электроэнергии и обеспечивают точное поддержание параметров.
По назначению:
- для водоснабжения (поддержание давления);
- для канализации (контроль уровня жидкости, защита от засоров);
- для противопожарных систем (повышенная надёжность и резервирование);
- для отопления (управление циркуляционными насосами);
- для различных отраслей промышленности (нефтегазовая, химическая и др.)
По режиму работы насосов:
- основной резервный — один насос работает постоянно, второй в резерве;
- попеременный — поочерёдная работа для равномерного износа;
- одновременный — все насосы включаются вместе для максимальной производительности.
По уровню автоматизации:
- с ручным управлением — операции выполняются оператором;
- автоматические — работают по заданной программе;
- с дистанционным управлением — контроль через сети связи или интернет.
Почему стоит использовать ШУН: главные преимущества
Внедрение шкафов управления насосами даёт ощутимые преимущества:
- Надёжность. Комплексная защита от перегрузок, коротких замыканий и других аварийных ситуаций минимизирует риск поломок.
- Долговечность. Плавный пуск и регулирование производительности снижают механическую нагрузку, продлевая срок службы насосов.
- Экономия энергии. Частотное регулирование оптимизирует работу насоса в зависимости от текущей потребности, сокращая энергопотребление.
- Автоматизация. Устранение необходимости в постоянном присутствии обслуживающего персонала снижает затраты на эксплуатацию.
- Удобство мониторинга. Дистанционное управление и мониторинг позволяют контролировать работу насоса из любой точки мира.
- Масштабируемость. Интеграция с системами автоматизации обеспечивает централизованное управление всем технологическим процессом.
Шкафы управления насосами — это не просто оборудование, а инвестиция в надёжность, экономию и комфорт. Они превращают разрозненные насосы в единую, слаженно работающую систему, способную адаптироваться к любым условиям. Внедрение ШУН особенно актуально для объектов, где критически важны бесперебойность работы, экономия ресурсов и минимизация человеческого фактора: промышленных предприятий, объектов ЖКХ, коммерческих зданий и сельскохозяйственных комплексов.
Стандарты производства шкафов управления насосами: гарантия безопасности и надёжности
Производство и испытания шкафов управления насосами (ШУН) подчиняются строгим нормативным требованиям — это не формальность, а залог безопасной и бесперебойной эксплуатации оборудования на протяжении всего срока службы. Современные стандарты задают чёткие параметры по электробезопасности, климатической устойчивости, степени защиты от внешних воздействий и качеству конструкторской документации.
Разберём ключевые нормативные документы, которые сегодня определяют правила проектирования и изготовления ШУН.
Основные ГОСТы
ГОСТ IEC 61439 1 2013 — основополагающий стандарт для низковольтных комплектных устройств распределения и управления, к которым относятся и шкафы управления насосами. Документ устанавливает:
- требования к конструкции и материалам;
- нормы электробезопасности;
- правила испытаний на соответствие заявленным характеристикам;
- требования к маркировке и документации.
- ГОСТ 15150 69 определяет климатическое исполнение и категории размещения оборудования. Например, обозначение УХЛ4 указывает, что шкаф рассчитан на работу в умеренно холодном климате и предназначен для установки в закрытых помещениях с искусственно регулируемыми климатическими условиями. Для уличных установок выбирают исполнения У1 или У2, обеспечивающие работоспособность при значительных перепадах температуры и влажности.
- ГОСТ 14254 2015 (соответствует международному стандарту IEC 60529:2013) регламентирует степени защиты оболочек электрооборудования от проникновения твёрдых предметов и влаги (маркировка IP). Для насосных станций типичным является исполнение IP54 — защита от пыли и брызг воды с любого направления. В условиях повышенной влажности, на пищевых производствах или в зонах возможного затопления применяют шкафы с классом IP65 или IP66 (полная пылезащита и защита от струй воды). Для экстремальных условий, например, при установке вблизи водоёмов или в системах дренажа, выбирают исполнение IP67 — полная пылезащита и возможность кратковременного погружения в воду.
ГОСТ 2.701 2008 входит в Единую систему конструкторской документации (ЕСКД) и устанавливает правила выполнения электрических схем. Соблюдение этого стандарта обеспечивает:
- единообразие документации;
- понятность схем для монтажников и обслуживающего персонала;
- минимизацию ошибок при сборке и наладке оборудования.
Технические регламенты Таможенного союза (ТР ТС)
Помимо ГОСТов, производство ШУН должно соответствовать обязательным требованиям технических регламентов Таможенного союза:
- ТР ТС 004/2011 «О безопасности низковольтного оборудования» — гарантирует, что шкаф управления не представляет угрозы для жизни и здоровья людей, имущества и окружающей среды при эксплуатации в штатном режиме. Регламент охватывает требования к изоляции, защите от поражения электрическим током, стойкости к перегреву и возгоранию.
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — обеспечивает корректную работу ШУН в условиях внешних электромагнитных помех и исключает создание помех для другого оборудования. Это особенно важно для промышленных объектов с высокой плотностью электроустановок.
Соблюдение этих стандартов — не просто формальное соответствие нормативам. Это комплексная система гарантий:
- безопасность персонала и оборудования;
- надёжность работы в заданных условиях эксплуатации;
- долговечность за счёт использования проверенных материалов и технологий;
- прозрачность при проектировании, монтаже и обслуживании благодаря единой системе документации.

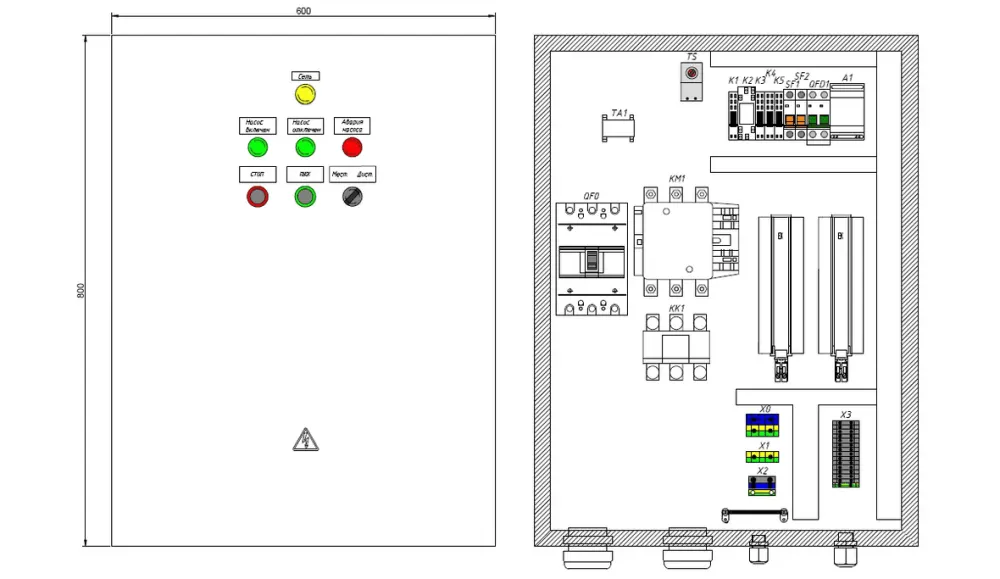

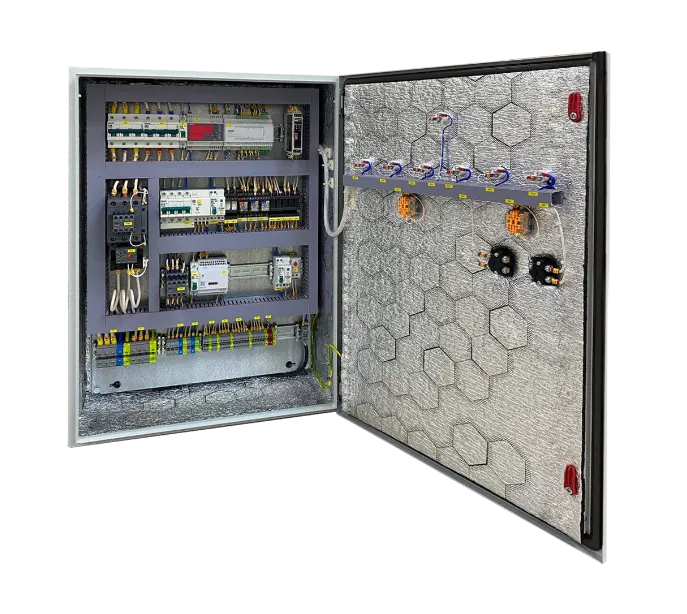

Пример состава шкафа управления насосами (ШУН)
Состав шкафа управления насосами зависит от его назначения, количества управляемых насосов и уровня автоматизации. Ниже представлен типовой состав ШУН для системы водоснабжения с двумя насосами (основной + резервный) и частотным регулированием.

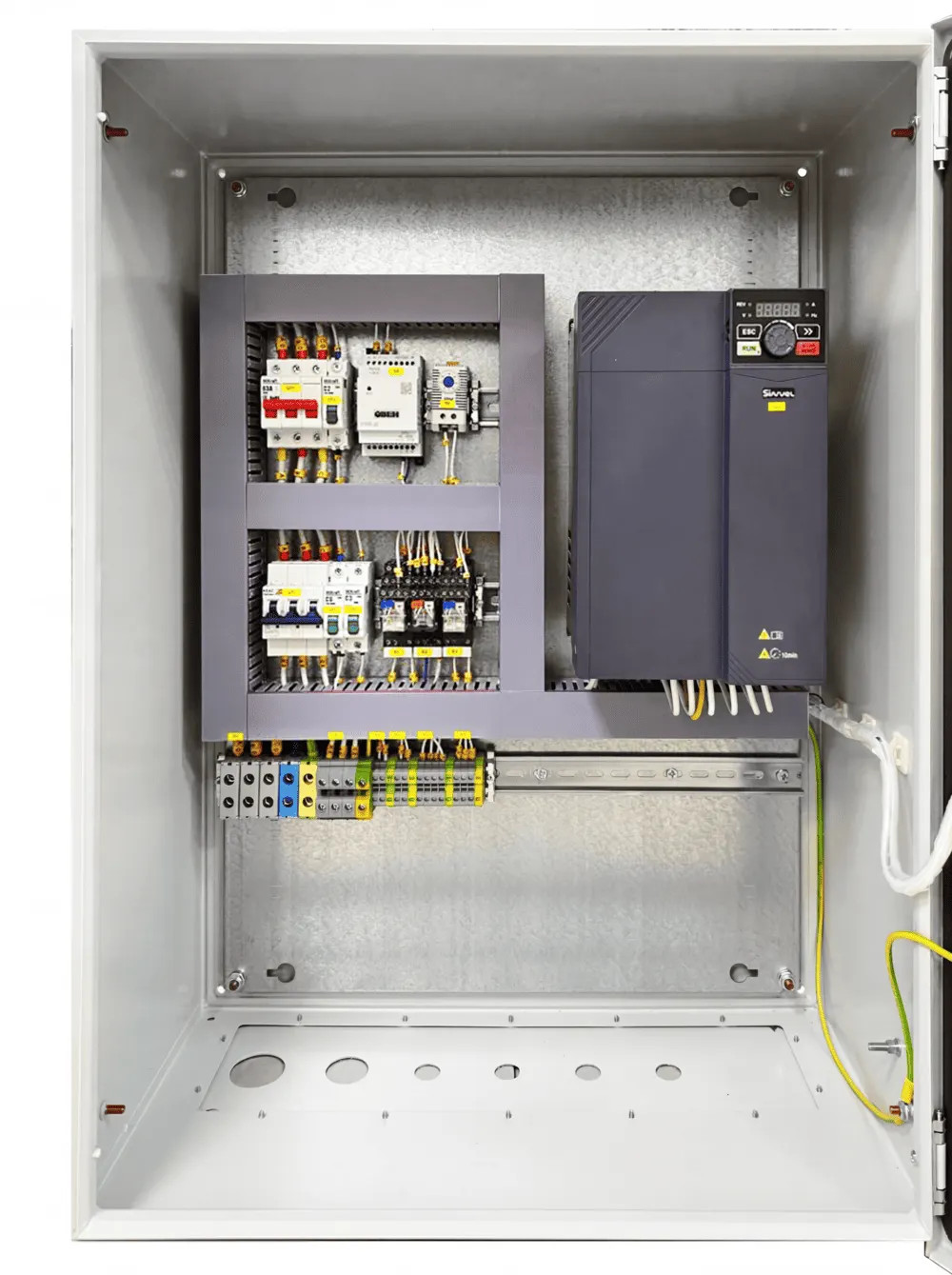

Силовая часть
- Автоматический выключатель — обеспечивает защиту всей схемы от коротких замыканий и перегрузок, позволяет вручную отключать питание.
- Контакторы (по одному на каждый насос) — электромагнитные устройства для дистанционного включения/отключения силовых цепей насосов.
- Тепловые реле (или мотор автоматы) — защищают электродвигатели насосов от перегрузки и асимметрии фаз.
- Частотный преобразователь — регулирует скорость вращения двигателя основного насоса, обеспечивая плавный пуск и поддержание заданного давления в системе. Экономит электроэнергию и снижает нагрузку на оборудование.
- Устройства плавного пуска (опционально) — могут использоваться вместо частотного преобразователя для снижения пусковых токов.
- Рубильник с видимым разрывом (вводной) — обеспечивает видимый разрыв цепи для безопасного обслуживания.

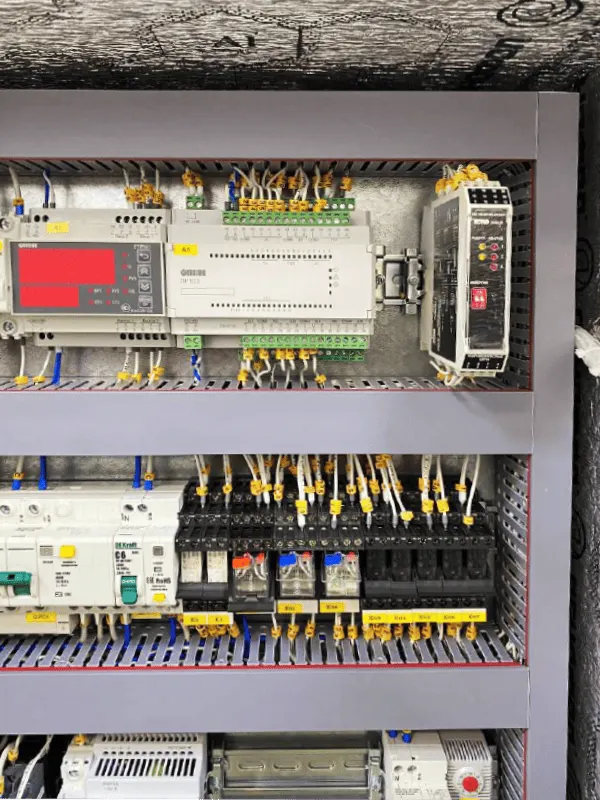

Управляющая часть
- Программируемый логический контроллер (ПЛК) — «мозг» системы. Обрабатывает сигналы от датчиков, реализует логику работы (резервирование, чередование насосов, защита от «сухого хода»), управляет контакторами и частотным преобразователем.
- Реле контроля фаз — отслеживает качество сетевого напряжения, отключает оборудование при пропадании фазы, перекосе напряжений или нарушении чередования фаз.
- Промежуточные реле — используются для размножения сигналов управления и гальванической развязки цепей.
- Таймер — задаёт временные задержки (например, между пусками насосов или для чередования их работы).
Измерительные и контрольные устройства
- Датчики давления (аналоговые) — измеряют давление в напорном трубопроводе, передают сигнал на ПЛК или частотный преобразователь для поддержания заданного значения.
- Поплавковые датчики уровня или гидростатические уровнемеры — контролируют уровень жидкости в резервуаре, предотвращают работу насоса «на сухую».
- Амперметры/вольтметры — отображают токи нагрузки и напряжение в сети (могут быть цифровыми с выводом на панель).
- Термореле — защищают двигатель от перегрева (реагируют на температуру обмотки).

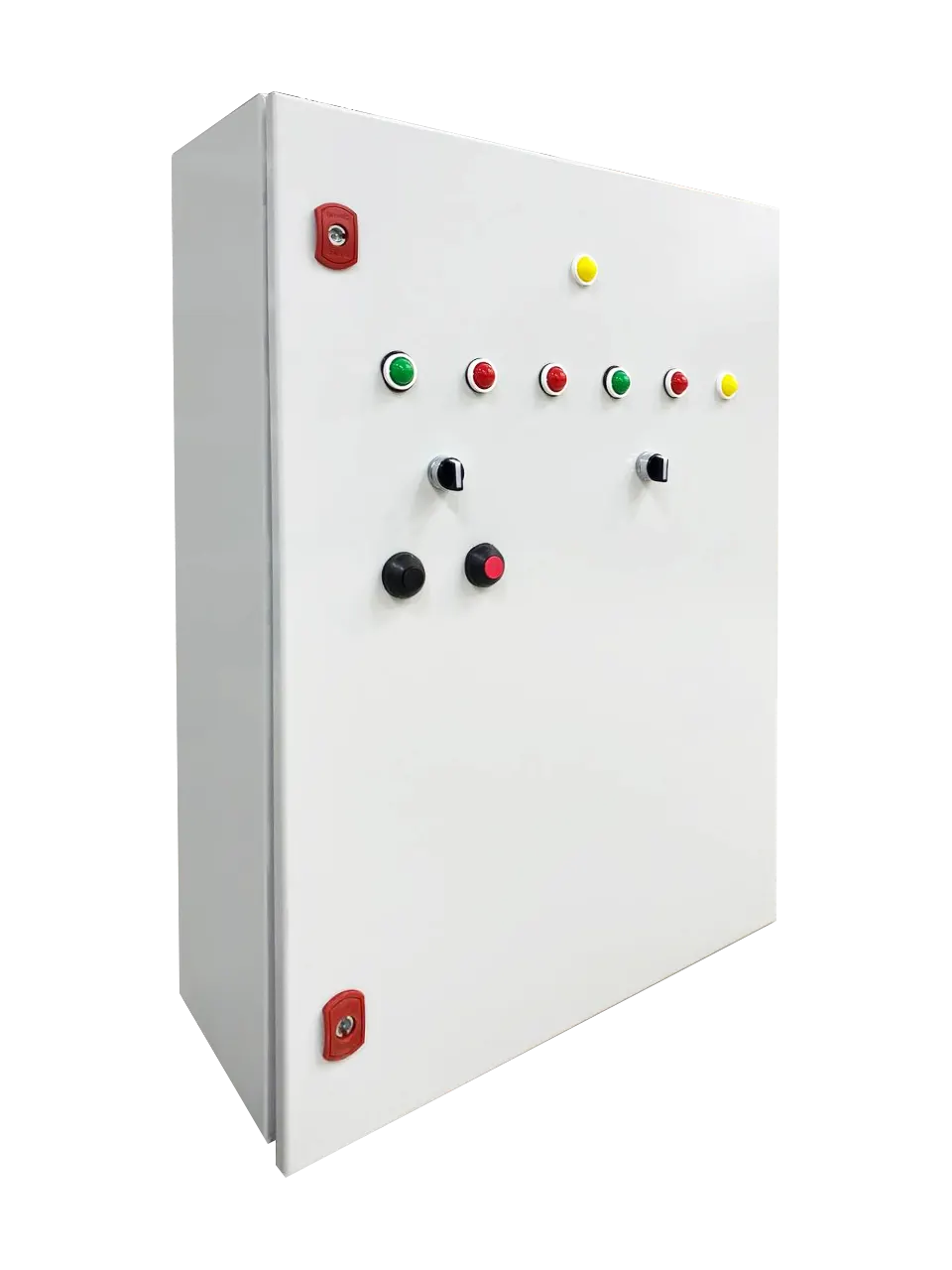

Элементы индикации и управления
- Панель оператора (HMI) — дисплей для отображения параметров работы (давление, ток, состояние насосов), настройки режимов и просмотра журнала аварий.
Светосигнальная арматура:
- зелёные лампы — «Сеть», «Работа насоса 1», «Работа насоса 2»;
- жёлтые лампы — «Предупреждение» (например, низкий уровень);
- красные лампы — «Авария» (перегрузка, пропадание фазы и т.д.).
Кнопки управления:
- «Пуск»/«Стоп» для каждого насоса;
- «Сброс аварии»;
- переключатель режимов («Ручной»/«Автоматический»).
Переключатель выбора режима работы:
- ручной (управление кнопками);
- автоматический (работа по программе);
- дистанционное управление (через АСУ ТП).
Коммуникационное оборудование (для автоматизированных систем)
- Модули ввода вывода — расширяют возможности ПЛК, позволяя подключать дополнительные датчики и исполнительные устройства.
- Коммуникационные модули (RS 485, Ethernet, Profibus и т.п.) — обеспечивают связь с верхним уровнем АСУ ТП, SCADA системами или облачными сервисами.
- GSM модем (опционально) — для удалённого оповещения об авариях и дистанционного управления через SMS или мобильное приложение.
Вспомогательные элементы
- Блок питания — преобразует сетевое напряжение в низковольтное (например, 24 В DC) для питания ПЛК, датчиков и реле.
- Клеммники — обеспечивают надёжное подключение внешних цепей (датчиков, насосов, линий связи).
- Шина заземления — обязательный элемент для защиты персонала и оборудования от поражения электрическим током.
- Нагревательный элемент с термостатом (для уличных шкафов) — предотвращает образование конденсата и замерзание оборудования при низких температурах.
- Вентилятор с фильтром (при необходимости) — обеспечивает охлаждение компонентов внутри шкафа.
Конструктивные элементы корпуса
- Корпус шкафа (металлический или пластиковый) с соответствующей степенью защиты (например, IP54 или IP66).
- Дверца с замком — защищает оборудование от несанкционированного доступа.
- Монтажные панели — для крепления аппаратуры внутри шкафа.
- Кабельные вводы — герметичные сальники для ввода кабелей.
Некоторые элементы, указанные в составе типового шкафа, могут быть установлены как опция или не установлены вовсе. Точный состав ШУН подбирается индивидуально под задачу. Например:
- для простой системы с одним насосом может не быть ПЛК и частотного преобразователя (достаточно релейной схемы);
- для противопожарных систем добавляют специальные реле контроля целостности линий и модули управления задвижками;
- в промышленных установках с каскадным управлением нескольких насосов увеличивают количество контакторов, реле и датчиков, а также применяют контроллеры ПЛК.

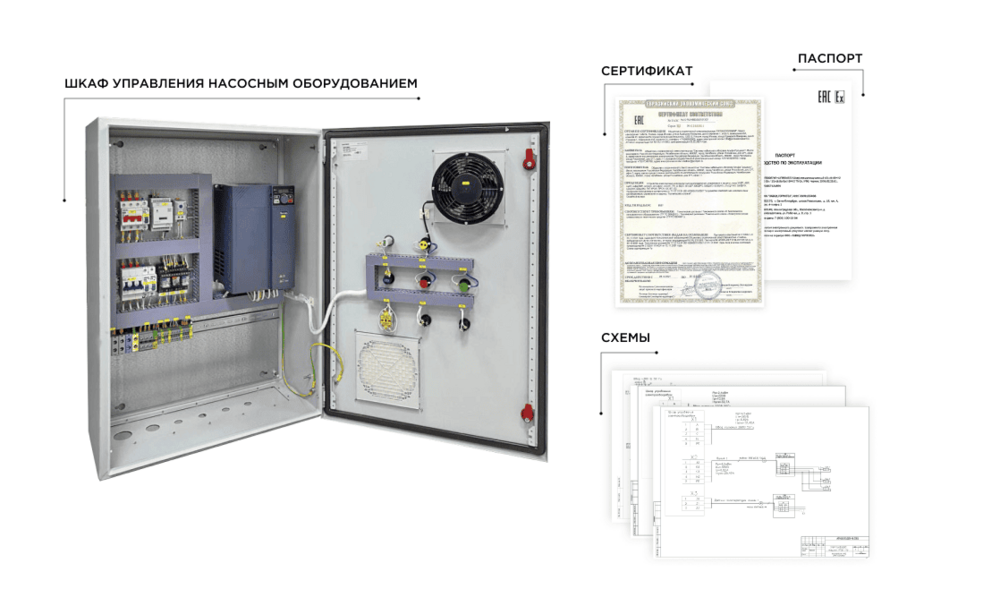

Комплект поставки ШУН
- Сам шкаф управления
- Инструкция по эксплуатации и паспорт изделия
- Комплект электрических схем
