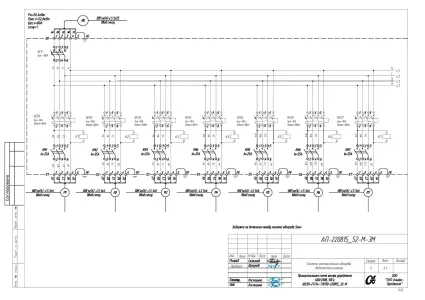

Схема: Шкаф управления ШУЭО-27.24-Т1013В-220815-52-М
Предназначен для управления обогревом кровли и водостока в автоматическом или ручном режиме. Для уменьшения стартового тока системы в ШУ применена «ступенчатая» схема включения электрообогрева.
Изготовлен по ТУ 27.12.31-001-82893513-2021.
| Наименование параметра | Значение |
|---|---|
| Номинальный ток нагрузки, А, не более | 62 |
| Стартовый ток нагрузки, А, не более | 97.9 |
| Номинальная частота питающей сети, Гц | 50 |
| Номинальное напряжение питающей сети, кВ | 0.4 |
| Вид заземления питающей сети | TN-S |
| Габаритные размеры, не более, мм: | |
| — Высота | 1400 |
| — Ширина | 800 |
| — Глубина | 300 |
| Степень защиты (ГОСТ 14254-2015) | Не ниже IP 54 |
| Исполнение и категория размещения (ГОСТ 15150-69) | УХЛ4 |
| Монтаж | Навесной |
| Масса, не более, кг | 90 |
