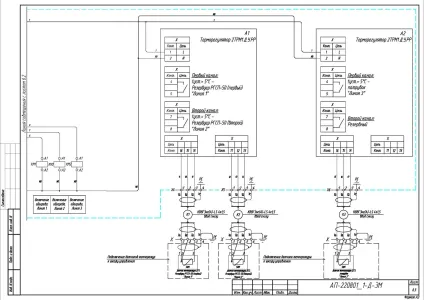

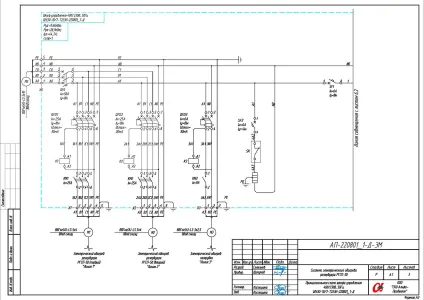

Схема: Шкаф управления ШУЭО-10.7-Т223Н-220801-1-Д
Предназначен для управления системой обогрева резервуара РГСП-50.
Изготовлен по ТУ 27.12.31-001-82893513-2021.
| Наименование параметра | Значение |
|---|---|
| Номинальный ток нагрузки, А | 14.9 |
| Стартовый ток нагрузки, А | 44.7 |
| Номинальная частота питающей сети, Гц | 50 |
| Номинальное напряжение питающей сети, кВ | 0.4 |
| Вид заземления питающей сети | TN-S |
| Габаритные размеры, не более, мм: | |
| — Высота | 700 |
| — Ширина | 500 |
| — Глубина | 200 |
| Степень защиты (ГОСТ 14254-2015) | Не ниже IP 54 |
| Исполнение и категория размещения (ГОСТ 15150-69) | УХЛ1 |
| Монтаж | Навесной |
| Масса, не более, кг | 30 |
