Шкаф управления ШУЭО-18.16-Т3212Н-231225-67-М S

Розничная цена:
215 600 р. / шт
Артикул
N002511
Назначение
Резервуар / Трубопровод
Общая мощность системы, кВт
17.3 кВт
Способ установки
Настенный
Размещение
Уличное
Страна производства
Россия
Бренд
СКО Альфа-Проджект
Все характеристики
WApp
Быстрый
ответ!

Внимание! Уточняйте цену шкафа!

Цена зависит от индивидуальных характеристик и рыночной стоимости комплектующих!

Основные характеристики

Артикул
N002511
Назначение
Резервуар / Трубопровод
Общая мощность системы, кВт
17.3 кВт
Способ установки
Настенный
Размещение
Уличное
Страна производства
Россия
Тип теплоизоляции
Вспененный фольгированный полиэтилен
Тип дополнительного оборудования
Обогреватель с термостатом
Габариты, мм
1000 х 800 х 300 мм
Толщина теплоизоляции, мм
10 мм
Взрывозащита
Нет
Напряжение в сети, В
220 В
Категория электроснабжения
3
Количество фаз питания
3
Производитель элементной базы
DEKraft
Оборудование управления
Термодат 11М6
Степень защиты IP
IP65
Количество отходящих линий электрообогрева
3
Материал корпуса
Сталь

Описание товара

Шкаф управления ШУЭО-18.16-Т3212Н-231225-67-М S является стальным щитом, вмещающим аппаратуру, приема и распределения электроэнергии. Разработан для защиты от перегрузок электрических цепей, коротких замыканий и утечки тока.

Устройство шкафа управления:

  • силовая часть;
  • управляющая часть;
  • схема контроля аппаратов защиты;
  • органы управления и индикации;
  • система внутреннего электрообогрева.

ШУЭО-18.16-Т3212Н-231225-67-М S управляет системой электрического обогрева резервуаров и трубопроводов с общей мощностью 17.3 кВт. Размещение силового шкафа уличное в невзрывоопасной зоне, со степенью защиты класса IP65, означающим, что шкаф имеет высокую герметичность к дождеванию и попаданию внутрь пыли и твердых тел. Внутренняя теплоизоляция из вспененного фольгированного полиэтилена и дополнительным обогревателем с термостатом.

Компоновка шкафа выполнена по требованию заказчика с учетом его технологических задач и требований к обогреваемому объекту. Наполнение компонентов может меняться, без ухудшений технических характеристик.

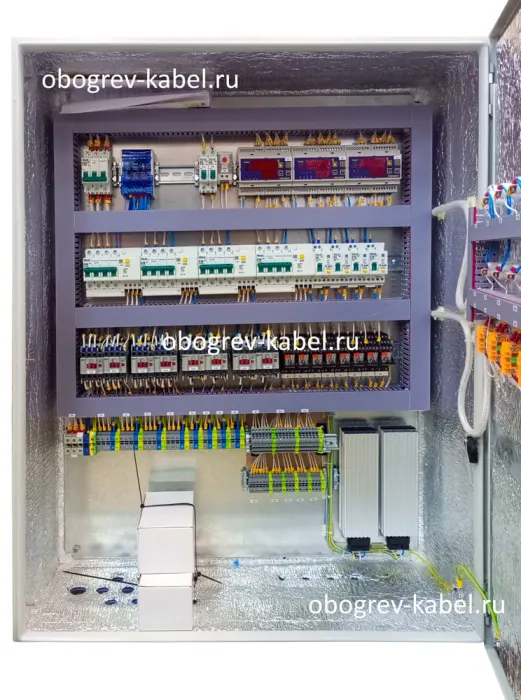

Комплектация шкафа управления

Наименование Тип DEK
Щит 1000х800х300 IP66 Титан
Изолон 10мм, самокл., фольг.
Термостат NC
Обогреватель 150Вт
Кросс-модуль 3L+PEN 4х7
Авт. выкл. 3Р С50А ВА-101
Авт. выкл. 1Р С6А ВА-101
АВДТ 4П C16А/30мА ДИФ-101
АВДТ 2П С10А/30мА ДИФ-102
АВДТ 2П С6А/30мА ДИФ-102
Kонтактор 18А 230В АС КМ-101
Kонтактор 12А 230В АС КМ-102
Kонтактор 9А 230В АС КМ-103
Переключатель ПЕ-22 3 поз. 2NO
Реле промежуточное, комплект Hongfa 4CO 230В АС
Лампа сигнальная СКЛ14-2-220 жел.
Лампа сигнальная СКЛ14-2-220 зел.
Лампа сигнальная СКЛ14-2-220 кр.
Регулятор температуры Термодат 11М6
Клемма 16мм2 серый
Клемма 16мм2 синий
Клемма 16мм2 РЕ ж-зел.
Клемма 10мм2 серый
Клемма 10мм2 синий
Клемма 10мм2 РЕ ж-зел.
Клемма 4мм2 серый
Клемма 4мм2 РЕ ж-зел.
Заглушка для клеммника ZCB061GR 2.5-10мм2
Провод ПУГВ 1х6
Провод ПУГВ 1х2,5
Провод ПУГВ 1х0,5
Наконечник
Ограничитель на Din-рейку металл
Кабель-канал перф. 40х60 DKC
DIN-рейка 35х7,5 мм DKC
Маркер кабельный МКН (комплект 0-9) 2,5мм2
Наклейка
Сборочный комплект
Сальник MG-32
Сальник MG-25
Сальник MG-16

Сертификаты

Сертификат соответствия №0366951
Сертификат соответствия №0366951
