Обогрев двух вертикальных шахт нории (взрывозащищённый, уличный)

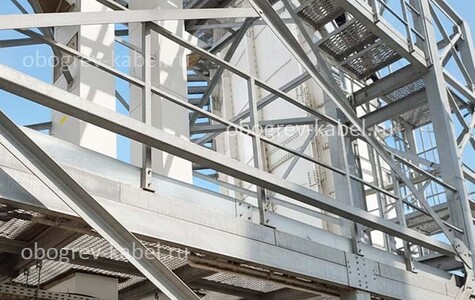

Система электрического обогрева предназначена для двух вертикальных стальных шахт (норий) габаритами 300×500×36000 мм каждая. Оборудование расположено на открытой улице, внутри шахт — ленточный транспортер с ковшами, перемещающий пыльный продукт (шрот соевый, соевая гранулированная оболочка).

Назначение системы обогрева

Система поддерживает температуру стенок шахт в пределах от 0 до +5°C при минимальной температуре окружающей среды −20°C, предотвращая замерзание остатков продукта, конденсата и обеспечивая стабильную работу норий в зимний период.

Техническое решение

Проблема:

При отрицательных температурах внутри вертикальных шахт возможно обмерзание ковшей, стенок и забивка продуктом, что приводит к остановке транспортера, аварийным ситуациям и простою технологического процесса. Кроме того, внутри присутствует взрывоопасная среда (пыльный продукт).

Решение:

Установка системы электрического обогрева во взрывозащищённом исполнении (температурный класс Т6) по наружной поверхности каждой шахты. Нагревательный кабель монтируется продольно, тремя нитками по высоте 36 м на каждой шахте. Поверх кабеля установлена теплоизоляция из минплиты ПП-80 толщиной 50 мм с покрытием оцинковкой 0,7 мм (теплоизоляция входит в смежный проект).

Особенности системы обогрева

Для обогрева применён взрывозащищённый саморегулирующийся греющий кабель 17ATL-2CP. Выбор обусловлен:

• достаточной мощностью для компенсации теплопотерь при уличной температуре −20°C;
• возможностью эксплуатации во взрывоопасной зоне (температурный класс Т6, что соответствует максимально жёстким требованиям по искробезопасности);
• способностью кабеля автоматически менять теплоотдачу по длине без риска перегрева;
• устойчивостью к уличным условиям и механическим воздействиям под слоем изоляции.

Укладка кабеля выполнена:

• на каждой шахте — продольно, в три нитки для равномерного прогрева по высоте;
• крепление — с помощью оцинкованной ленты ТП и крепёжных зажимов СР.3-50 Ц.

Все соединительные и концевые муфты — взрывозащищённые (SKN, RN). Холодные концы от соединительных коробок до кабеля проложены в металлорукаве с ПВХ-изоляцией (РЗ-ЦПнг 20).

Система управления и контроля

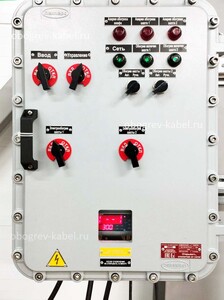

Управление системой осуществляется уличным взрывозащищённым шкафом управления ШУЭО-10/16-Т212БН(ex) с искробезопасными цепями питания датчиков. Шкаф устанавливается рядом с норией (вблизи) и обеспечивает:

• контроль температуры наружного воздуха и стенок шахт;
• автоматическое включение/отключение обогрева по заданному алгоритму;
• защиту от короткого замыкания, перегрузок и токов утечки (30 мА, система TN S);
• искробарьеры для подключения датчиков во взрывоопасной зоне.

Датчики температуры (ДТС014-50М.В3.25/3.0 Ехi-Т6, 4 шт.) установлены на поверхности каждой шахты на разной высоте. Все цепи датчиков выполнены через взрывозащищённые соединительные коробки (УВГ1776Р23Ф000034-В).

Режим работы: обогрев включается при наружной температуре от +5°C до −15°C (диапазон настраивается). Целевая температура стенки шахты поддерживается в пределах +5°C.

Состав системы обогрева (на 2 шахты)

Основные расчётные параметры системы обогрева:

• Номинальная мощность (общая) — 10.20 кВт
• Расчётная мощность (общая) — 30.60 кВт
• Номинальный ток — 15.45 А
• Расчётный ток — 46.36 А
• Питание — 3 фазы, 230/400 В, 50 Гц

Реализованное решение обеспечивает стабильную работу норий при уличной температуре до −20°C, исключая риск обмерзания и аварийных остановов. Применение взрывозащищённого оборудования с температурным классом Т6 гарантирует безопасность во взрывоопасной среде пыльного продукта. Система автоматически поддерживает заданный температурный режим, минимизируя энергозатраты и участие обслуживающего персонала.
