Неисправности кабельного теплого пола

Неисправность кабельного теплого пола

Если в работе теплого пола наблюдаются отклонения от параметров, указанных в технической документации, можно говорить о неисправности системы обогрева. Неисправности могут возникнуть как на этапе монтажа, так и при эксплуатации. В инструкции производителя указаны технические характеристики и правила установки, при которых действует гарантия на теплый пол.

Чаще всего проблемы возникают в результате неправильного выбора или монтажа системы обогрева пола.

При возникновении проблем в первую очередь проверяют терморегулятор!

Неисправности теплого пола, возникающие на этапе монтажа

Кабельный теплый пол не включается

  1. Неправильно подключен терморегулятор (терморегулятор неисправен). Для выявления неисправности терморегулятора необходимо проверить напряжение на клеммах для подключения теплого пола на терморегуляторе и соответствие его значения паспортным данным. Если терморегулятор исправен, необходимо проверить правильность подключения теплого пола.

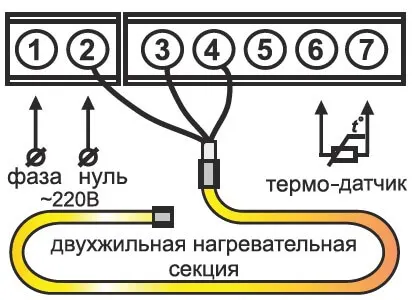

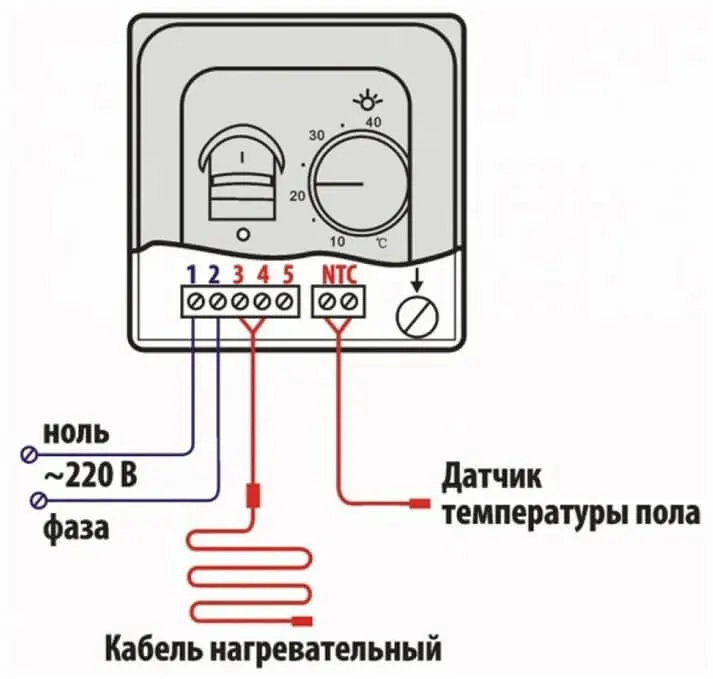

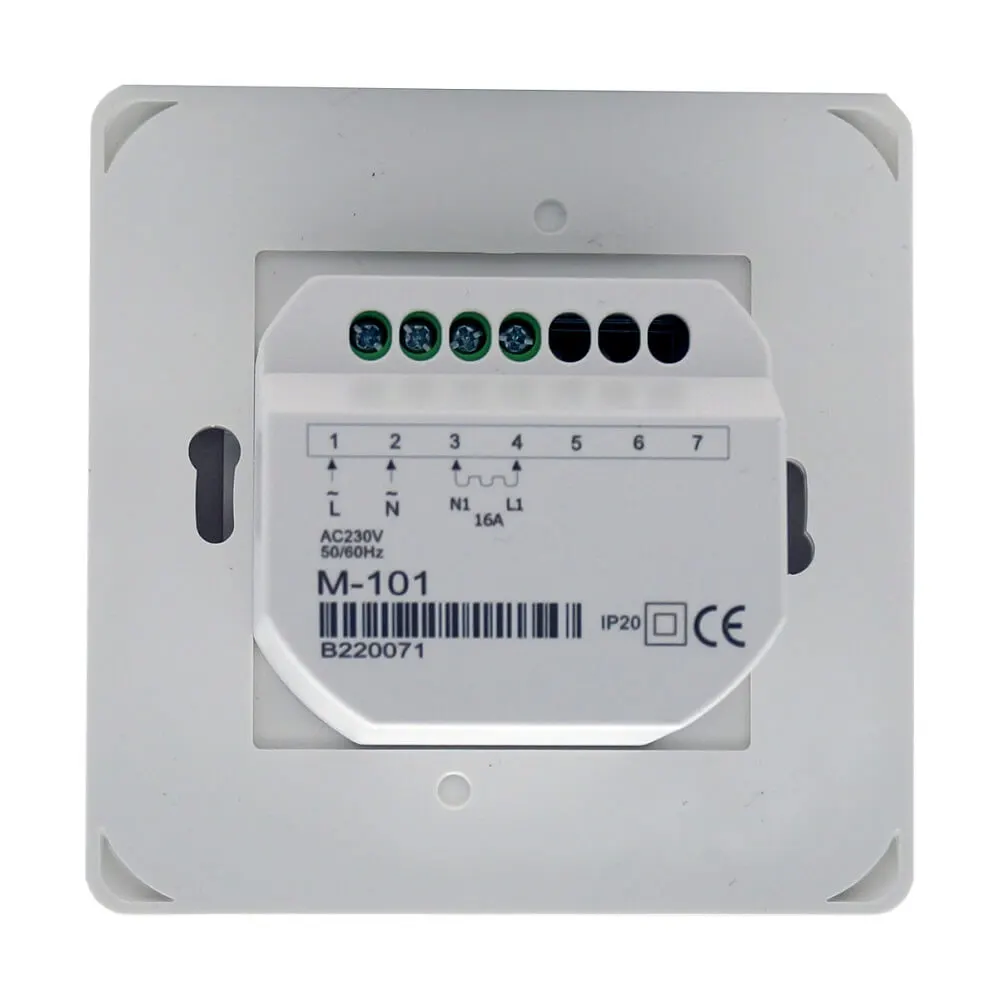

    Схема подключения терморегулятора Клеммы терморегулятора Intermo M-101 Подключение терморегулятора
  2. Повреждение соединительной/концевой муфты при монтаже. Герметичность соединительной и концевой муфты обеспечивает безопасную работу нагревательной секции. В случае, если зрительно обнаруживается нарушение их целостности – муфты необходимо заменить при помощи комплекта для ремонта теплого пола (ремкомплекта).

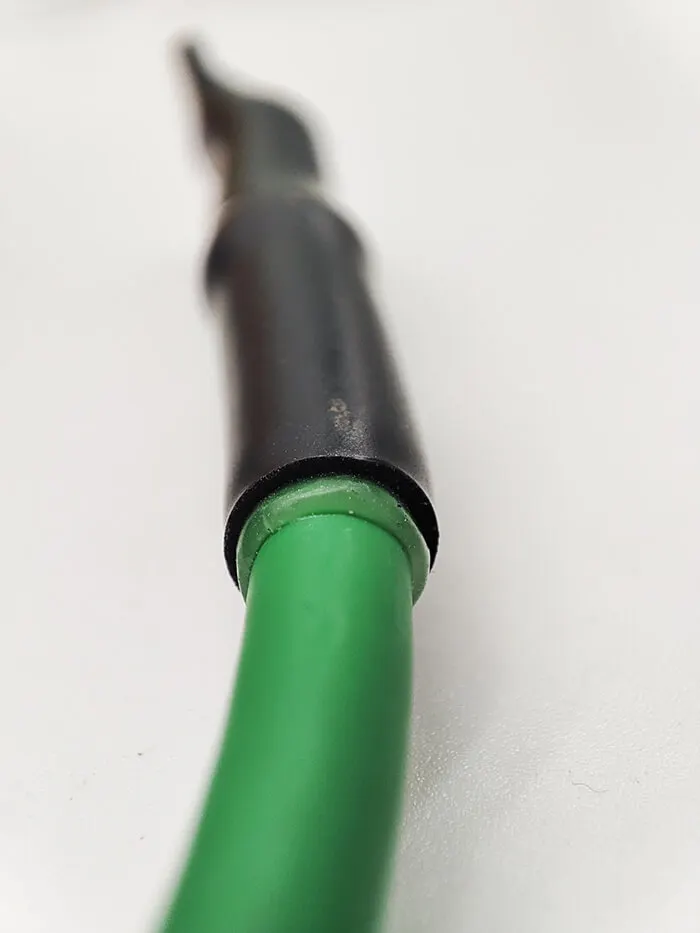

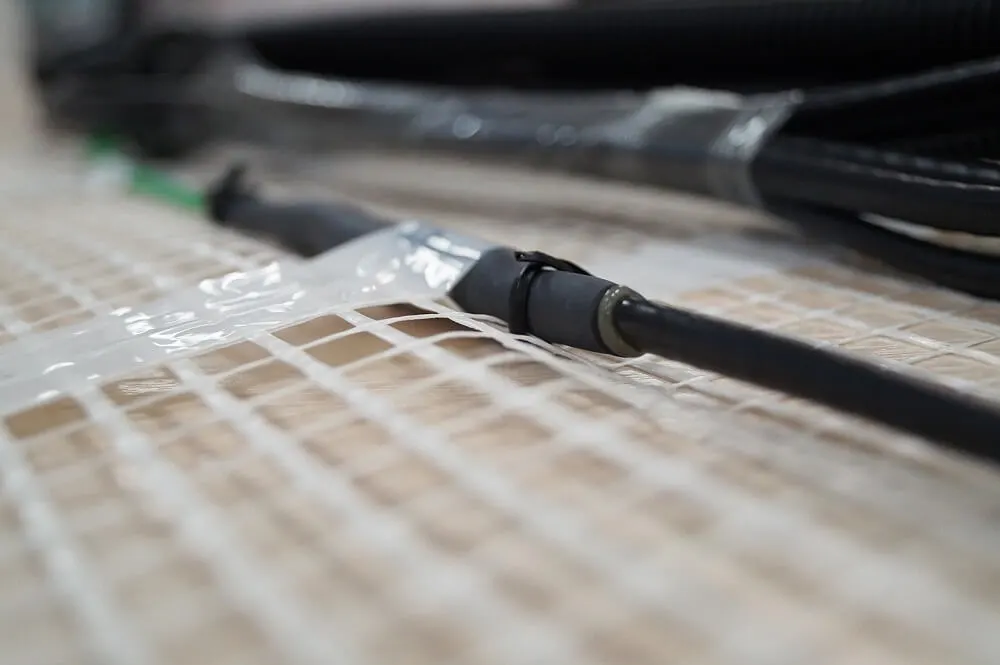

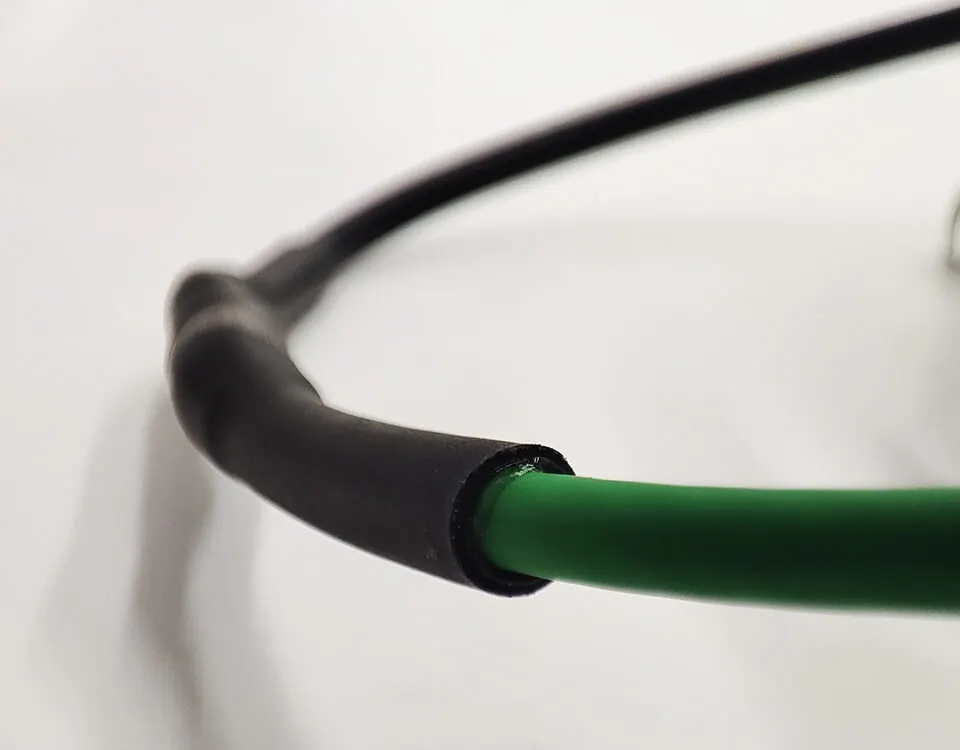

    Соединительная муфта греющего кабеля Саморегулирующийся кабель с концевой муфтой Повреждение муфты при монтаже нагревательной секции
  3. Если внешних повреждений кабеля не обнаружено, необходимо проверить сопротивление секции. В случае обрыва (короткого замыкания) сопротивление будет стремиться к бесконечности. В данном случае можно говорить о внутреннем повреждении кабеля в результате передавливания или растяжения. Место обрыва можно установить методом «прожигания» - кратковременной подачи высокого напряжения, в результате которого токоведущая жила спаивается в месте повреждения и при включении нагревательной секции повреждение можно обнаружить при помощи тепловизора (на данном отрезке прибор покажет повышенную температуру относительно других участков кабеля).

    Необходимое оборудования для поиска повреждения кабельного теплого пола:

    • трансформатор
    • генератор сигналов
    • электромагнитный приемник сигналов
    • тепловизор

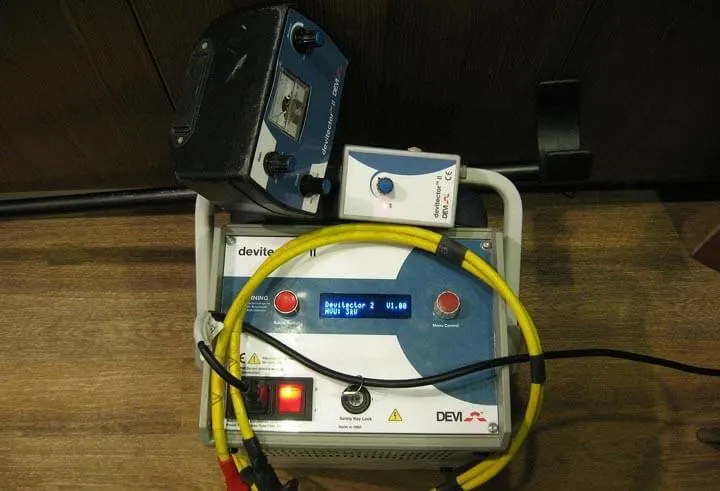

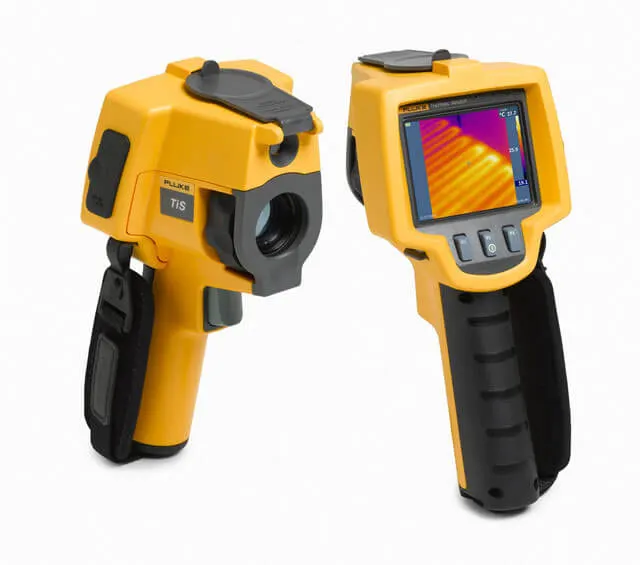

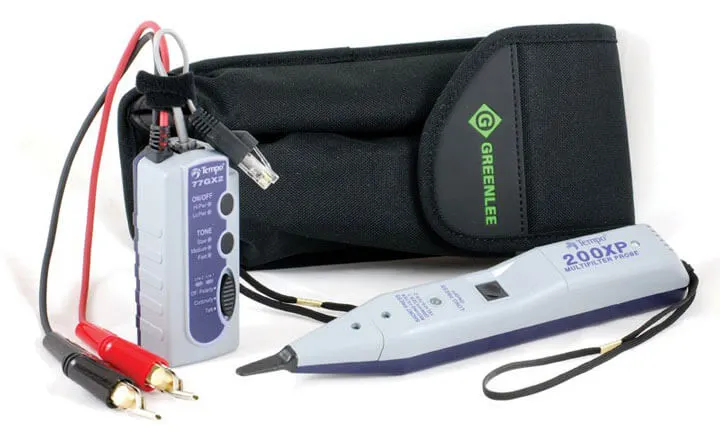

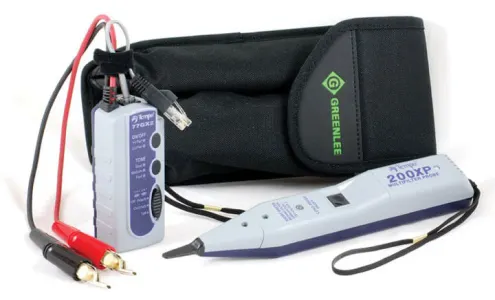

    Транфсорматор для прожига саморегулирующегося кабеля Электромагнитный приемник сигналов для поиска повреждения кабельного теплого пола Тепловизор для поиска перегрева греющего кабеля
  4. Слишком маленький радиус изгиба кабеля. Чрезмерное напряжение (натяжение) кабеля в месте изгиба создает тепловую нагрузку при эксплуатации. Данное нарушение может возникнуть при попытке уложить излишек кабеля или обойти выступ стены. В месте изгиба может возникнуть локальный перегрев участка кабеля, и секция выйдет из строя.

Сопротивление кабельного теплого пола проверяется:

  1. до укладки (перед монтажом) – иначе Вы можете уложить уже неисправную секцию/нагревательный мат;
  2. после монтажа системы – исключается повреждение секции при укладке;
  3. после монтажа финишного покрытия – исключаются повреждения при укладке стяжки/плитки.

На каждом этапе фактические данные сверяются с приведенными в инструкции и заносятся в паспорт изделия. Это необходимо для последующей проверки работоспособности системы в процессе использования, либо при возникновении гарантийного случая.

При обнаружении повреждения дальнейший монтаж и использование системы категорически запрещается!

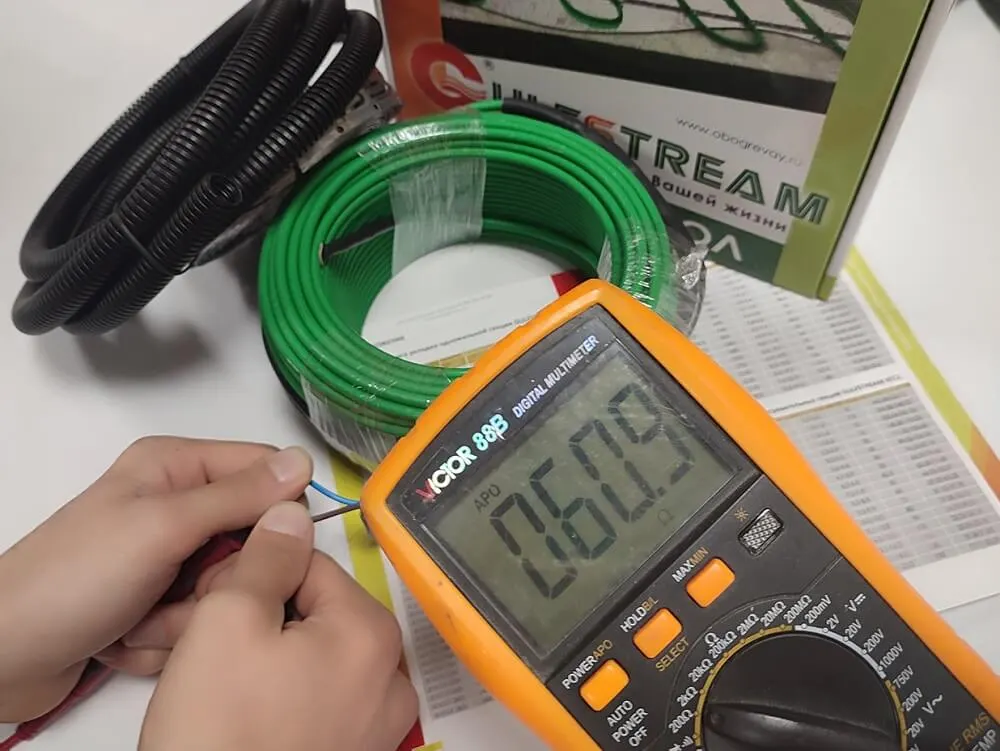

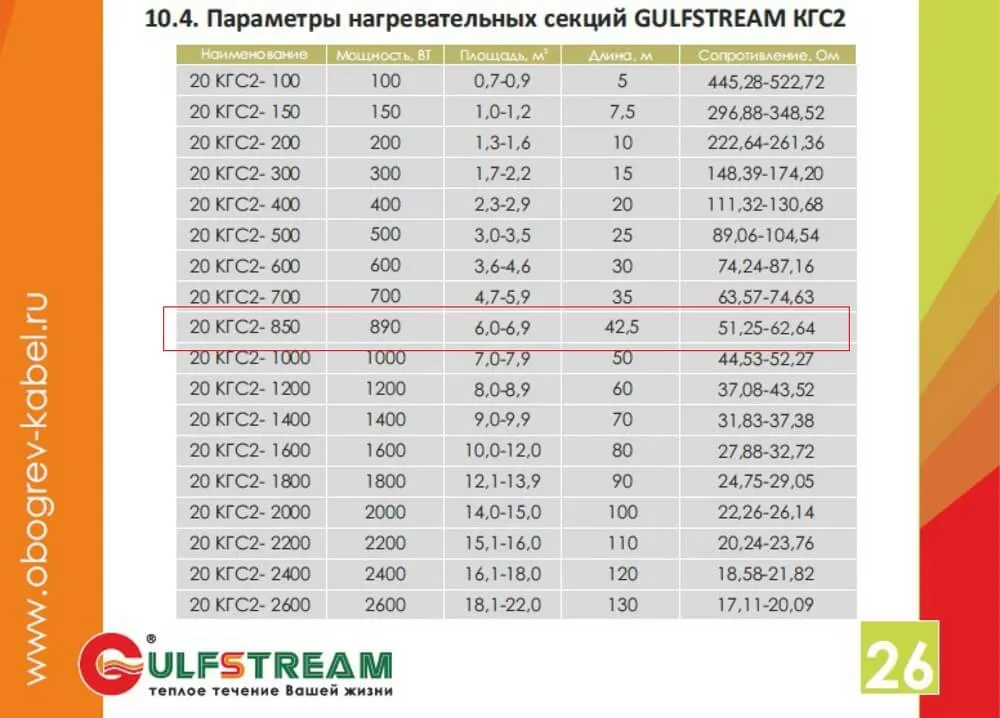

Проверка сопротивления кабельного теплого пола Параметры нагревательных секций Gulfstream КГС2

Теплый пол перегревается

  1. При монтаже секция была укорочена. При неправильном расчете шага укладки или изначальном несоответствии комплекта площади укладки может остаться лишний отрезок кабеля, который некуда уложить. Если отрезать часть кабеля (даже при условии последующей установки концевой муфты) электротехнические параметры теплого пола нарушаются и дальнейшее использование приведет к выходу секции из строя. Если отрезанная часть кабеля сохранилась, секцию необходимо восстановить при помощи ремонтного комплекта, а оставшуюся часть смонтировать на стену или вывести в другую комнату, соблюдая шаг укладки. В противном случае вся секция подлежит замене.
  2. Неправильная установка датчика температуры. Датчик температуры пола должен быть установлен между витками кабеля (не пересекая их) и на равном расстоянии. В противном случае он будет передавать неверные показания на терморегулятор, и управление системой будет некорректным.
  3. Неправильный выбор вида кабельного теплого пола. Вместо тонкого нагревательного мата под плитку уложили секцию, предназначенную для укладки в стяжку. Удельная мощность кабеля в секции больше (для прогрева стяжки) поэтому в плиточном клее такой кабель может перегреваться, что приводит также к растрескиванию самого клеевого слоя и разрушению декоративного покрытия – плитка может отойти от основания пола.

Теплый пол не греет или слабо

  1. Неправильные настройки терморегулятора (выставлена слишком низкая температура).
  2. Управление осуществляется по датчику воздуха, а не пола. Необходимо проверить настройки терморегулятора.
  3. Слишком большой шаг укладки (секция выбрана на меньшую площадь, а кабель «размазали» по поверхности пола). В данном случае мощности комплекта кабеля не будет хватать на полноценный обогрев и её следует заменить на более мощную, соответствующую площади укладки.
  4. Неправильно выбран тип теплого пола. Если в стяжку уложен нагревательный мат, даже при соответствии мощности комплекта площади помещения, кабель не сможет эффективно прогревать стяжку пола. Линейная мощность кабеля в нагревательном мате 12 Вт/м, а в нагревательной секции – 20Вт/м – поэтому для укладки в стяжку используют именно нагревательные секции.
  5. Плохая теплоизоляция пола. Для помещений, расположенных на первых этажах, а также имеющих в основании неотапливаемые подвалы или бетонные блоки, необходимо компенсировать теплопотери. Для этого удельную мощность (Вт/м2) увеличивают на 20-30% за счет уменьшения шага укладки кабеля. Для этого подбирается нагревательная секция большей мощности – например:

    Площадь обогрева 1.5 м2 – в обычном случае подошла бы секция Gulfstream общей мощностью 200 Вт. При удельной мощности 20 Вт/м данная секция может быть уложена с различным шагом укладки на площадь от 1.0 до 1.5 м2. Для увеличения общей мощности системы берется секция на 300 Вт и укладывается с минимальным шагом укладки, указанным в инструкции.

  6. Неправильная установка датчика температуры. Если Датчик установлен слишком близко к нагревательному кабелю – он будет считывать не температуру пола, а температуру кабеля, выключая его до того, как пол полностью прогреется. Если в целом система работает стабильно, достаточно просто увеличить температуру в настройках терморегулятора.

Теплый пол нагревается неравномерно

  1. Разница в шаге укладки на поверхности пола. Если при неправильном расчете шага укладки или подборе комплекта в процессе монтажа шаг укладки был изменен – на разных участках пола будет разная мощность, а следовательно – разное тепловыделение. В бытовых терморегуляторах используется один датчик температуры, он определяет температуру только одного участка пола. Следовательно, на другом участке интенсивность нагрева будет всегда отличаться. Данный момент следует исключать при монтаже, так как при эксплуатации разница в тепловыделении может привести к выходу системы из строя.
  2. Разница оснований, либо сред, в которых установлен кабельный теплый пол. Иногда в целях экономии одну секцию/нагревательный мат устанавливают в двух смежных помещениях с разным уровнем основы пола, материалом стяжки, толщиной плиточного клея или теплоизоляции. По инструкции один комплект нельзя использовать в двух помещениях (можно наоборот – в одном помещении два комплекта), и материалы для монтажа используются одинаковые.

Неисправности теплого пола, возникающие при эксплуатации

Локальный перегрев теплого пола

Происходит при «запирании» кабеля стационарной мебелью, бельевыми корзинами, мягкими игрушками, ящиками, сумками и другими предметами, препятствующими теплообмену поверхности пола с помещением. Датчик температуры считывает показания в месте его установки – кабель продолжает нагреваться, а на другом участке температура кабеля уже поднялась выше допустимой. Происходит перегрев кабеля с последующим обрывом и поврежденную часть нагревательной жилы придется заменять, разбирая декоративное покрытие пола.

Поэтому при перестановке мебели в помещении с установленным теплым полом необходимо сверяться со схемой укладки, которая заносится в паспорт теплого пола при монтаже.

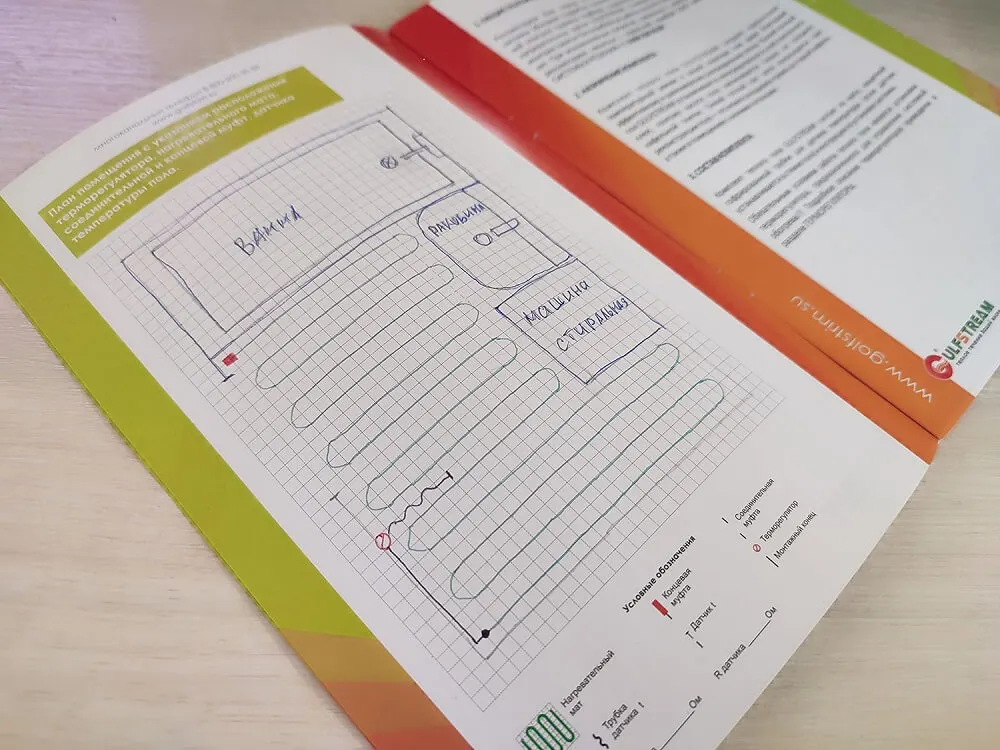

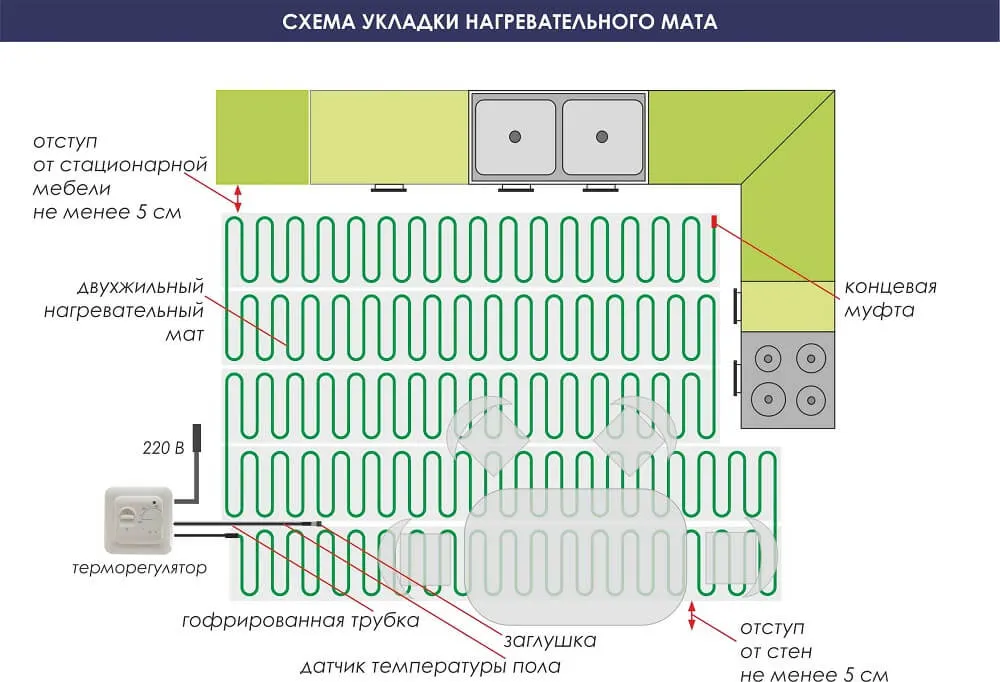

План помещения для теплого пола Схема укладки нагревательного мата Локальный перегрев теплого пола

Обрыв или повреждение греющего кабеля в результате механического воздействия

При замене плитки или ремонте коммуникаций кабель может быть пережат или даже оборван. В случае полного разрыва кабеля место повреждения обнаружить невозможно, и секция подлежит замене.

Евгений Щипунов
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
